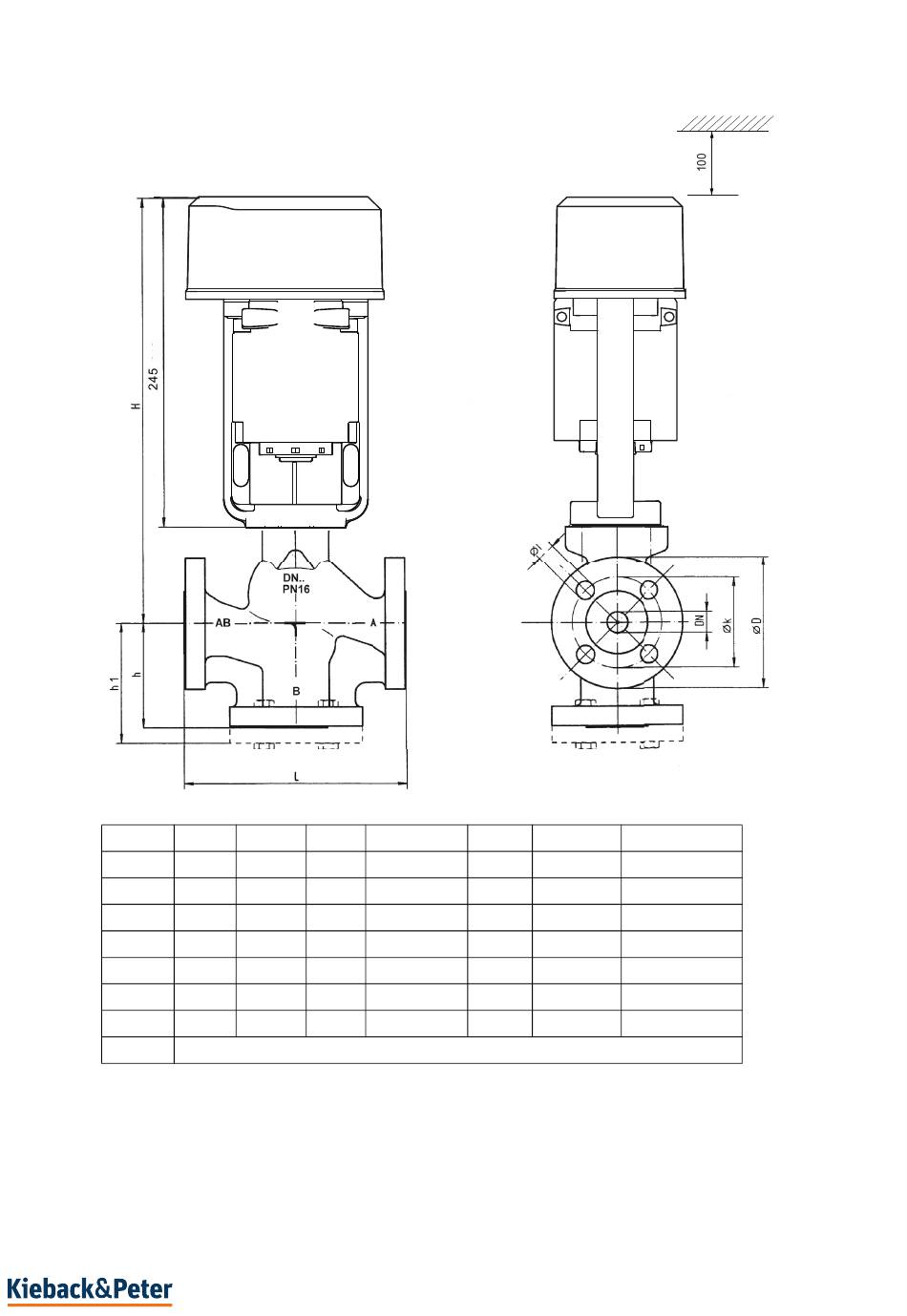

Abmessungen
DN L Ø D
15 130 95
20 150 105
25 160 115
32 180 140
40 200 150
50 230 165
65 290 185
Maße L bis h1 in mm, Flansche nach DIN, PN16
Ø k Ø l H
65 4x Ø 14 287
75 4x Ø 14 292
85 4x Ø 14 297
100 4x Ø 14 300
110 4x Ø 14 303
125 4x Ø 14 303
145 4x Ø 14 352
3.10-40.105-80-DE | 2024-04-08
h h1 (RF..-BF)
65 79
70 84
75 91
95 111
100 116
100 118
120 150
