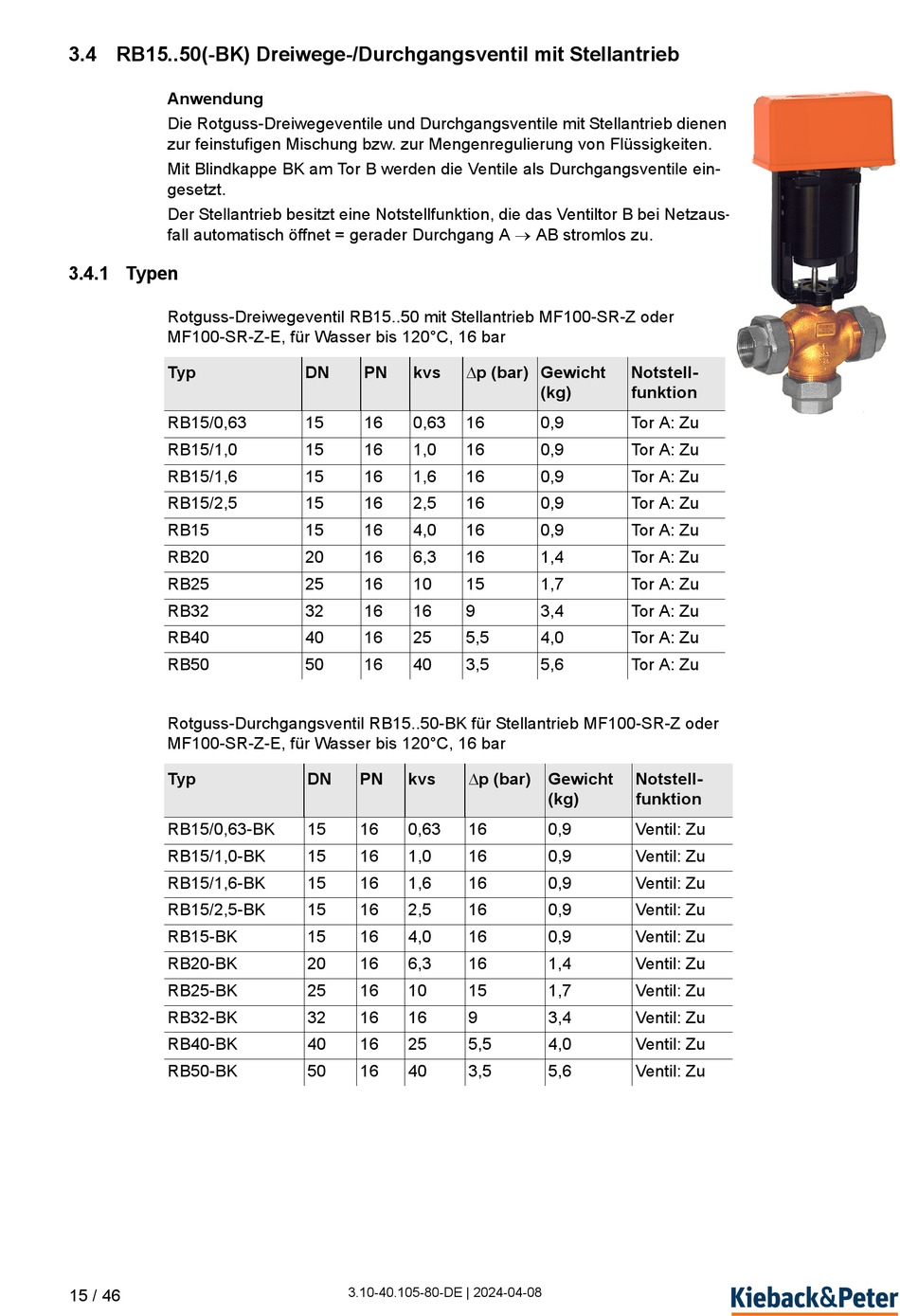

3.4 RB15..50(-BK) Dreiwege-/Durchgangsventil mit Stellantrieb
Anwendung
Die Rotguss-Dreiwegeventile und Durchgangsventile mit Stellantrieb dienen
zur feinstufigen Mischung bzw. zur Mengenregulierung von Flüssigkeiten.
Mit Blindkappe BK am Tor B werden die Ventile als Durchgangsventile ein-
gesetzt.
Der Stellantrieb besitzt eine Notstellfunktion, die das Ventiltor B bei Netzaus-
fall automatisch öffnet = gerader Durchgang A AB stromlos zu.
3.4.1 Typen
Rotguss-Dreiwegeventil RB15..50 mit Stellantrieb MF100-SR-Z oder
MF100-SR-Z-E, für Wasser bis 120°C, 16 bar
Typ
RB15/0,63
RB15/1,0
RB15/1,6
RB15/2,5
RB15
RB20
RB25
RB32
RB40
RB50
Rotguss-Durchgangsventil RB15..50-BK für Stellantrieb MF100-SR-Z oder
MF100-SR-Z-E, für Wasser bis 120°C, 16 bar
Typ
RB15/0,63-BK
RB15/1,0-BK
RB15/1,6-BK
RB15/2,5-BK
RB15-BK
RB20-BK
RB25-BK
RB32-BK
RB40-BK
RB50-BK
15 / 46
p (bar) Gewicht
DN
PN
kvs
15
16
0,63
16
15
16
1,0
16
15
16
1,6
16
15
16
2,5
16
15
16
4,0
16
20
16
6,3
16
25
16
10
15
32
16
16
9
40
16
25
5,5
50
16
40
3,5
p (bar) Gewicht
DN
PN
kvs
15
16
0,63
16
15
16
1,0
16
15
16
1,6
16
15
16
2,5
16
15
16
4,0
16
20
16
6,3
16
25
16
10
15
32
16
16
9
40
16
25
5,5
50
16
40
3,5
3.10-40.105-80-DE | 2024-04-08
Notstell-
(kg)
funktion
0,9
Tor A: Zu
0,9
Tor A: Zu
0,9
Tor A: Zu
0,9
Tor A: Zu
0,9
Tor A: Zu
1,4
Tor A: Zu
1,7
Tor A: Zu
3,4
Tor A: Zu
4,0
Tor A: Zu
5,6
Tor A: Zu
Notstell-
(kg)
funktion
0,9
Ventil: Zu
0,9
Ventil: Zu
0,9
Ventil: Zu
0,9
Ventil: Zu
0,9
Ventil: Zu
1,4
Ventil: Zu
1,7
Ventil: Zu
3,4
Ventil: Zu
4,0
Ventil: Zu
5,6
Ventil: Zu
