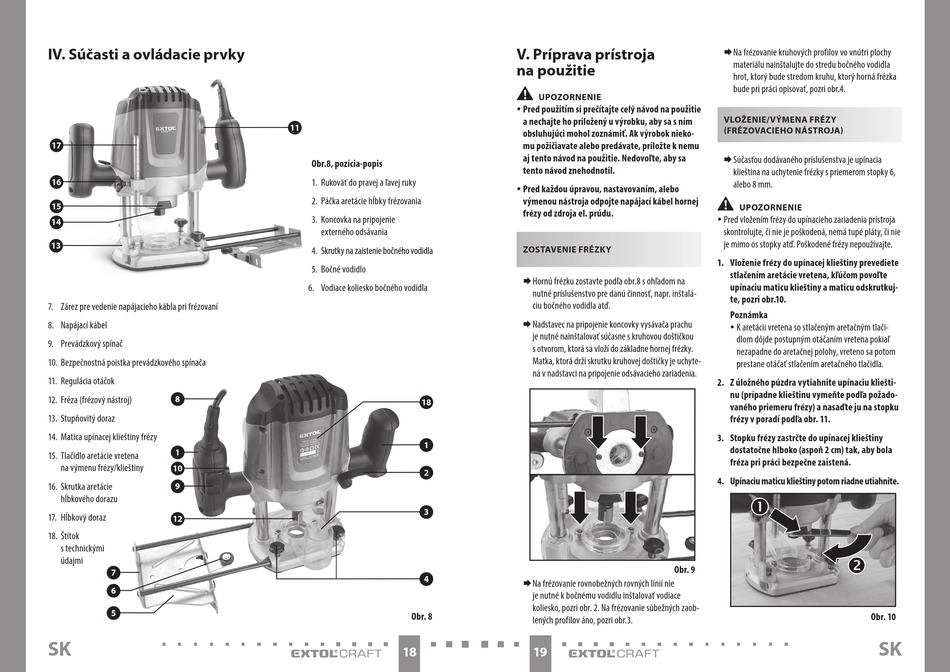

IV. Súčasti a ovládacie prvky
17
16
15
14
13
7. Zárez pre vedenie napájacieho kábla pri frézovaní
8. Napájací kábel
9. Prevádzkový spínač
10. Bezpečnostná poistka prevádzkového spínača
11. Regulácia otáčok
12. Fréza (frézový nástroj)
8
13. Stupňovitý doraz
14. Matica upínacej klieštiny frézy
1
15. Tlačidlo aretácie vretena
na výmenu frézy/klieštiny
10
16. Skrutka aretácie
9
hĺbkového dorazu
17. Hĺbkový doraz
12
18. Štítok
s technickými
údajmi
7
6
5
SK
11
Obr.8, pozícia-popis
1. Rukoväť do pravej a ľavej ruky
2. Páčka aretácie hĺbky frézovania
3. Koncovka na pripojenie
externého odsávania
4. Skrutky na zaistenie bočného vodidla
5. Bočné vodidlo
6. Vodiace koliesko bočného vodidla
18
1
2
3
4
Obr. 8
18
V. Príprava prístroja
na použitie
•
UPOZORNENIE
y Pred použitím si prečítajte celý návod na použitie
a nechajte ho priložený u výrobku, aby sa s ním
obsluhujúci mohol zoznámiť. Ak výrobok nieko-
mu požičiavate alebo predávate, priložte k nemu
aj tento návod na použitie. Nedovoľte, aby sa
tento návod znehodnotil.
y Pred každou úpravou, nastavovaním, alebo
výmenou nástroja odpojte napájací kábel hornej
frézy od zdroja el. prúdu.
ZOSTAVENIE FRÉZKY
H ornú frézku zostavte podľa obr.8 s ohľadom na
nutné príslušenstvo pre danú činnosť, napr. inštalá-
ciu bočného vodidla atď.
Nadstavec na pripojenie koncovky vysávača prachu
je nutné nainštalovať súčasne s kruhovou doštičkou
s otvorom, ktorá sa vloží do základne hornej frézky.
Matka, ktorá drží skrutku kruhovej doštičky je uchyte-
ná v nadstavci na pripojenie odsávacieho zariadenia.
Obr. 9
N a frézovanie rovnobežných rovných línií nie
je nutné k bočnému vodidlu inštalovať vodiace
koliesko, pozri obr. 2. Na frézovanie súbežných zaob-
lených profilov áno, pozri obr.3.
19
N a frézovanie kruhových profilov vo vnútri plochy
materiálu nainštalujte do stredu bočného vodidla
hrot, ktorý bude stredom kruhu, ktorý horná frézka
bude pri práci opisovať, pozri obr.4.
VLOŽENIE/VÝMENA FRÉZY
(FRÉZOVACIEHO NÁSTROJA)
S účasťou dodávaného príslušenstva je upínacia
klieština na uchytenie frézky s priemerom stopky 6,
alebo 8 mm.
•
UPOZORNENIE
y Pred vložením frézy do upínacieho zariadenia prístroja
skontrolujte, či nie je poškodená, nemá tupé pláty, či nie
je mimo os stopky atď. Poškodené frézy nepoužívajte.
1. Vloženie frézy do upínacej klieštiny prevediete
stlačením aretácie vretena, kľúčom povoľte
upínaciu maticu klieštiny a maticu odskrutkuj-
te, pozri obr.10.
Poznámka
y K aretácii vretena so stlačeným aretačným tlači-
dlom dôjde postupným otáčaním vretena pokiaľ
nezapadne do aretačnej polohy, vreteno sa potom
prestane otáčať stlačením aretačného tlačidla.
2. Z úložného púzdra vytiahnite upínaciu kliešti-
nu (prípadne klieštinu vymeňte podľa požado-
vaného priemeru frézy) a nasaďte ju na stopku
frézy v poradí podľa obr. 11.
3. Stopku frézy zastrčte do upínacej klieštiny
dostatočne hlboko (aspoň 2 cm) tak, aby bola
fréza pri práci bezpečne zaistená.
4. Upínaciu maticu klieštiny potom riadne utiahnite.
Obr. 10
