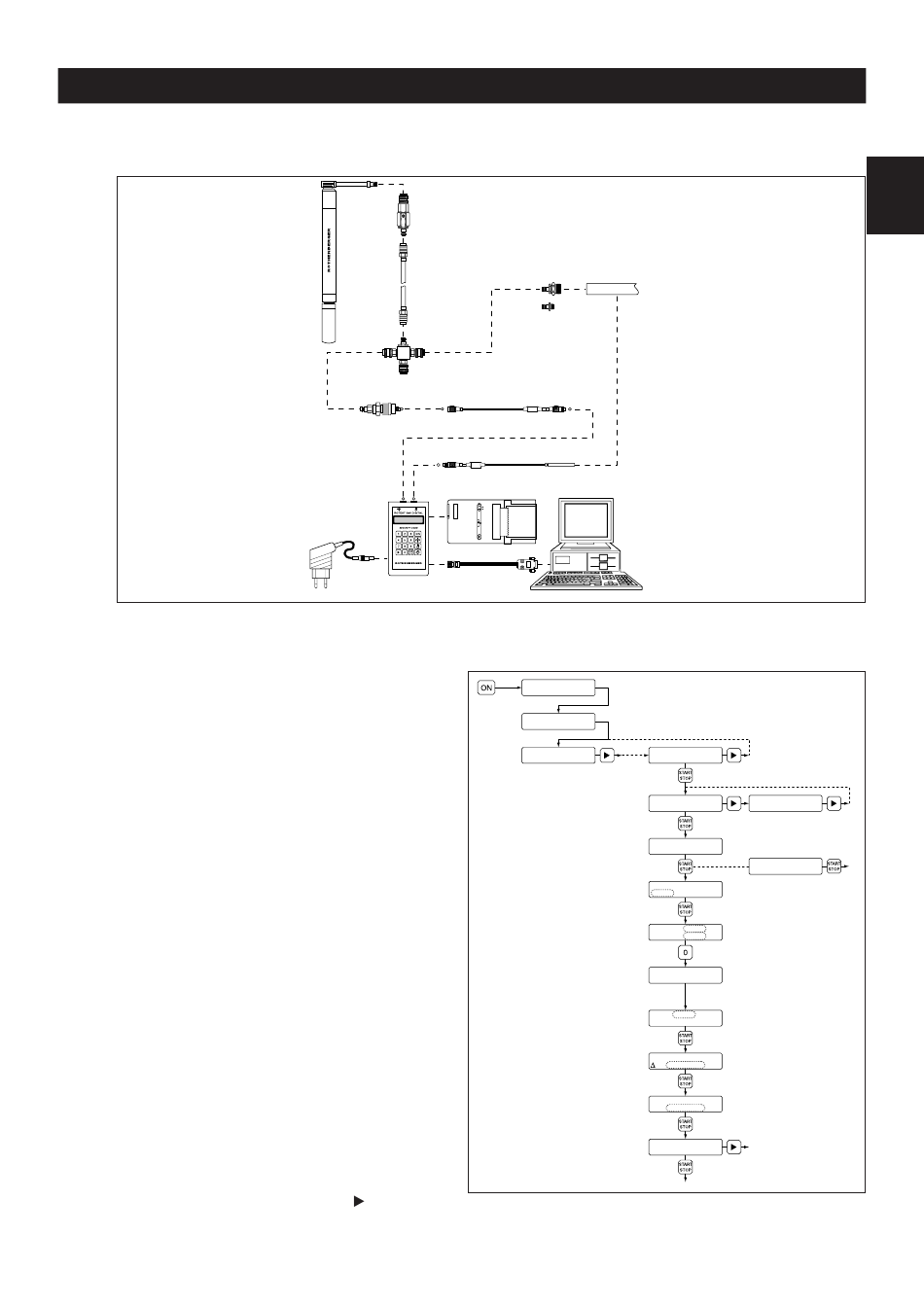

3.6.3 Prüfanordnung Druckprobe mit Prüfmedium Luft
3.6.4 Durchführen und Dokumentieren der Druckprobe
• Stellen Sie die Verbindungen der einzelnen Elemen-
te gemäß der Abb. unter Punkt 3.6.3 in der
folgenden Reihenfolge her. Achten Sie dabei auf
dichte Verbindungen.
• Setzen Sie einen der Adapter in die Gasleitung ein
und verbinden Sie ihn mit dem Kreuzadapter.
• Verbinden Sie den Kreuzadapter über den
Verbindungsschlauch mit dem Absperrventil (rot)
und dieses mit der Druckpumpe.
• Stecken Sie den Hochdrucksensor auf den Kreuz-
adapter und schließen Sie ihn mit dem Druck-
sensorkabel an das Gerät an.
• Wählen Sie den Menüpunkt „Druckprobe".
• Geben Sie den Soll- Prüfdruck ein, wenn die vorein-
gestellten Werte nicht auf Sie zutreffen und bestäti-
gen Sie diese.
Beachten Sie die landesspezifisch geltenden
Vorschriften!
• Drücken Sie die Taste "0", um den Nullpunkt zu
kalibrieren.
• Bauen Sie mit der Druckpumpe den Prüfdruck in
der Leitung auf und schließen Sie danach das
Absperrventil.
• Starten Sie mit „START/STOP" die Druckprobe.
• Beenden Sie nach 3 bis 5 min. die Druckprobe mit
„START/STOP" und kehren Sie mit
menü zurück.
Sie können die Einstellung protokollieren (siehe 3.2.6).
Druckpumpe
Absperrventil
rot Gas
Verbindungsschlauch
Kreuz-Adapter
Hochdrucksensor 20 bar
mit Adapter (rot)
Drucksensorkabel
Thermosensor mit Kabel
Thermodrucker
HP 82240 B
ROTHENBERGER
ROTEST GW DIGITAL
Netzteil
ROTEST GW DIGITAL
Übertragungs-
kabel
ins Haupt-
*Deutschland: gem. DVGW-Regelwerk.
Bedienung des Gerätes
zu prüfende
Leitung Gas
Adapter
Wasser
ROTHENBERGER
ROTEST GW DIGITAL
TEST
***
***
GASLEITUNG ?
VERLUSTMENGE ?
JA:START
NEIN:>
JA:START
NEIN:>
DRUCKPROBE ?
JA:START
NEIN:>
HOCHDR. SENSOR ?
ANLEGEN: START
P-SOLL:
xx,xx bar START
xx,xx bar
P-IST:
P-SOLL:
xx,xx bar
KALIBRIERUNG
0-PUNKT
P-IST: xx,xx mbar
WEITER:
START
DRUCKPROBE
t.
hh:mm:ss
hh:mm:ss
ENDE DRUCKPROBE
hh:mm:ss
hh:mm:ss
PROTOKOLL ?
JA:START
NEIN:>
D
LECKMESSUNG ?
JA:START
NEIN:>
SENSOR FALSCH
OFF:
START
