• Stecken Sie den Schlauchadapter in die Prüföffnung des Druckgerätes und verbinden Sie ihn mit
Hilfe des Verbindungsschlauches mit dem Drucksensor.
Der mitgelieferte Verbindungsschlauch darf nur für Prüfungen mit einem
Prüfdruck bis maximal 7 bar verwendet werden!
Warnung
Der mitgelieferte Schlauchadapter darf nur für Prüfungen mit einem
Prüfdruck bis maximal 200 mbar verwendet werden!
Verwenden Sie für Prüfungen mit höheren Drücken andere geeignete
Adaptionsmittel!
• Schalten Sie das zu prüfende Gerät ein und stellen Sie den gewünschten Druck ein.
Ihre Einstellung wird Ihnen zur Kontrolle auf dem Display des ROTEST GW DIGITAL angezeigt.
Beenden Sie die Einstellung mit "START/STOP".
Sie können die Einstellung protokollieren (siehe 3.2.6).
3.6
Verlustmengenmessung mit Prüfmedium Luft
Gasanlagen müssen vor einer Verlustmengenmessung unbedingt drucklos
gemacht und vollständig entleert werden!
Warnung
Schließen Sie die Drucksensoren ausschließlich an Rohrleitungen in
drucklosem Zustand an!
Vorsicht
Berühren Sie die Leckmengenpumpe während der Messung niemals mit
der Hand! Es besteht die Gefahr einer Verfälschung des Messergebnisses!
Wichtig

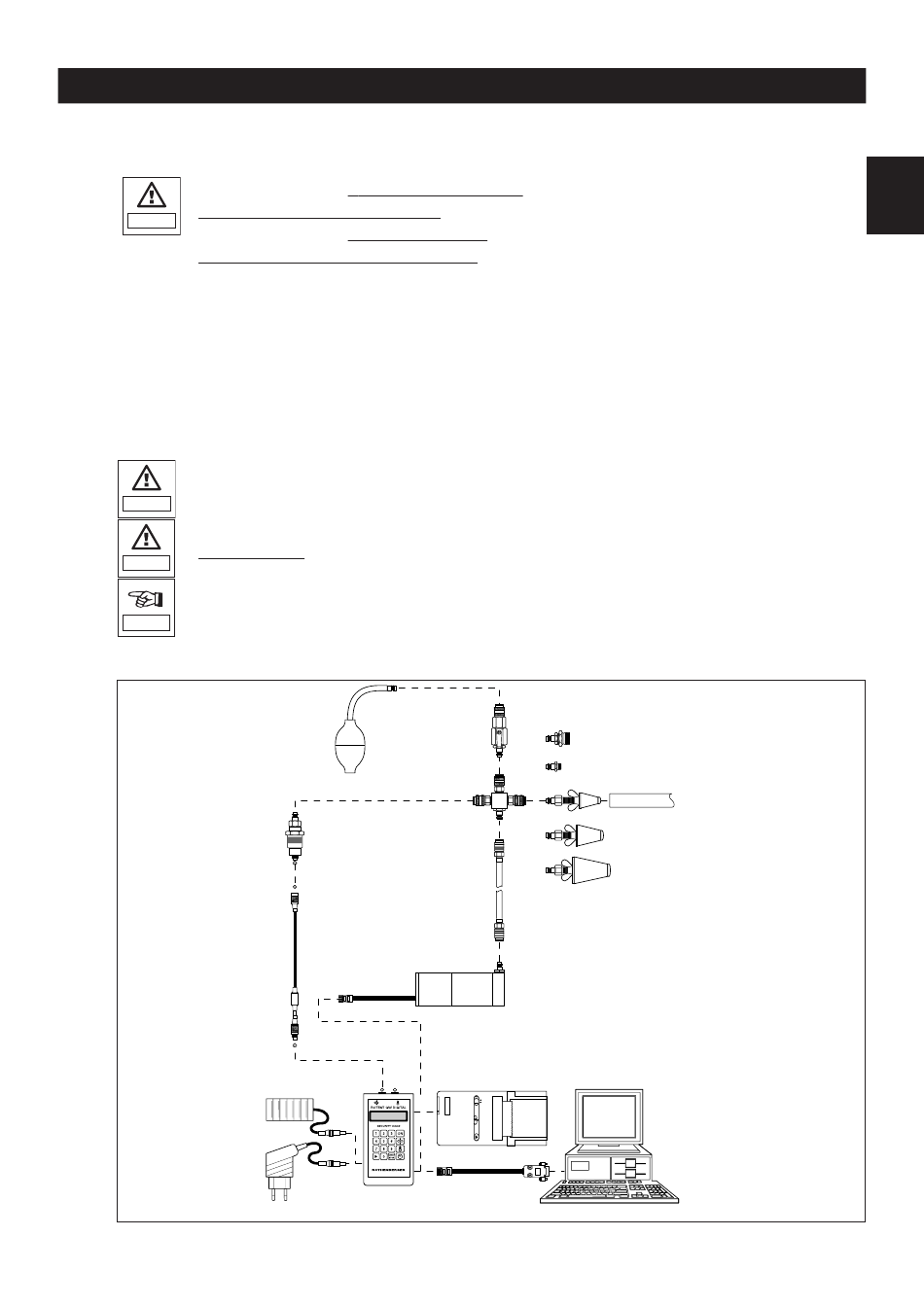

3.6.1 Prüfanordnung Leckmengenmessung mit Prüfmedium Luft
Absperrventil
Handblasebalg
Kreuz-Adapter
Niederdrucksensor
200 mbar mit
Adapter (blau)
Verbindungsschlauch
Drucksensorkabel
Leckmengenpumpe
Batterieblock
Kann an Stelle des Netzteils
verwendet werden
ROTHENBERGER
ROTEST GW DIGITAL
Netzteil
ROTEST GW DIGITAL
Bedienung des Gerätes
Adapter
rot Gas
zu prüfende
Leitung Gas
Prüfstopfen
Thermodrucker
HP 82240 B
Übertragungs-
kabel
