3.4.2 Durchführen und Dokumentieren der Dichtheitsprüfung von Wasserleitungen mit
Prüfmedium Wasser
Die Druckprüfung erfolgt in zwei Phasen, einer Startphase von mindestens 10 Minuten und
einer Prüfphase. Nur die Daten der Prüfphase werden gespeichert.
Hinweis: Während Start- und Prüfphase können die Momentanwerte von Druck und
Temperatur und der Zeit durch Tastendruck (Tasten
• Stellen Sie die Verbindungen der einzelnen
Elemente gemäß der Abb. unter Punkt 3.4.1
in der folgenden Reihenfolge her. Achten Sie
dabei auf dichte Verbindungen.
• Setzen Sie den 1/2"-Adapter in die Wasser-
leitung ein und verbinden Sie ihn mit dem
T-Adapter.
• Schalten Sie das Gerät ein und folgen Sie
der Menüführung. Wählen Sie den Menü-
punkt „Wasserleitung", anschließend das
„Medium Wasser".
• Schließen Sie den Temperatursensor und mit
dem Drucksensorkabel den Hoch-
drucksensor (rot) an das Grundgerät an.
Bestätigen Sie diesen Sensor im Menü.
• Geben Sie Soll-Prüfdruck und Soll-Prüfdauer
ein, wenn die voreingestellten Werte nicht
auf Sie zutreffen und bestätigen Sie diese.
Beachten Sie die landesspezifisch gel-
tenden Vorschriften*.
• Wählen Sie ein Zeitraster aus.
• Verbinden Sie den Hochdrucksensor mit
dem T-Adapter und den Temperatursensor
mit der zu prüfenden Leitung (Fixieren mit
Klebeband o. ä.).
• Drücken Sie die Taste „0", um den Nullpunkt
zu kalibrieren.
• Stecken Sie das Absperrventil (schwarz) auf
den T-Adapter.
• Verbinden Sie eine Prüfpumpe (z.B.
ROTHENBERGER RP 50) mit dem Absperr-
ventil und bauen Sie den gewünschten Prüf-
druck in der Leitung auf.
• Schließen Sie das Absperrventil und beginnen Sie durch Drücken der „START/STOP"-Taste mit der
Startphase.
• Beenden Sie nach 10 min. durch Drücken der „START/STOP"-Taste die Startphase und aktivieren
Sie durch nochmaliges Betätigen die Prüfphase.
• Beenden Sie nach Ablauf der vorgeschriebenen Prüfzeit durch Drücken der „START/STOP"-Taste die Prüfphase.
Sie können die Prüfergebnisse protokollieren (siehe 3.2.6).
• Kehren Sie mit
ins Hauptmenü zurück.

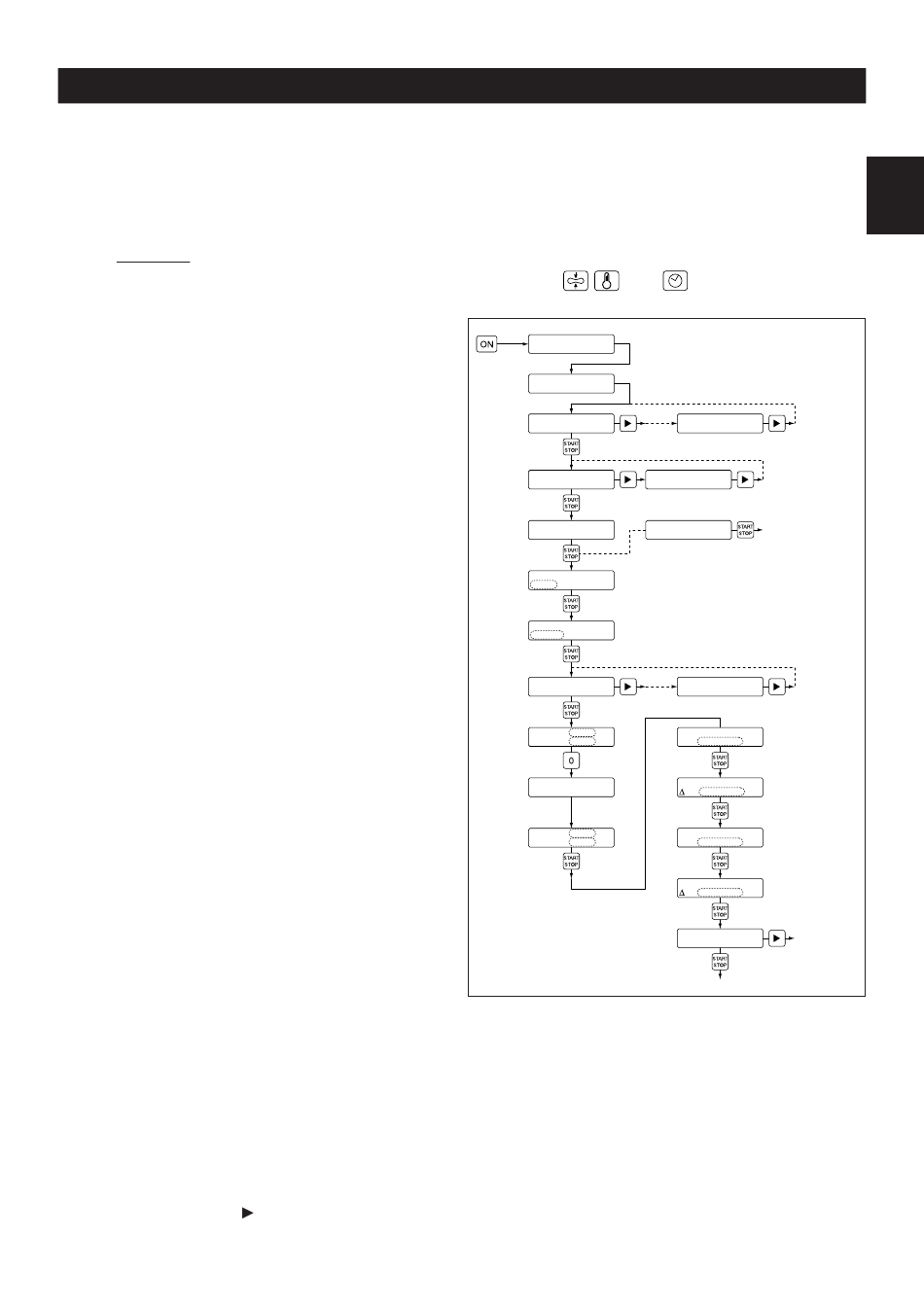

Bedienung des Gerätes
und
ROTHENBERGER
ROTEST GW DIGITAL
TEST
***
***
WASSERLEITUNG ?
JA:START
NEIN:>
MEDIUM WASSER ?
JA:START
NEIN:>
HOCHDR. SENSOR
ANLEGEN: START
P-SOLL
xx,xx bar
START
t-SOLL
hh,mm
START
RASTER 0,5 MIN
JA:START
NEIN:>
xx,xx bar
P-IST:
P-SOLL:
xx,xx bar
KALIBRIERUNG
0-PUNKT
P-IST:
xx,xx bar
P-SOLL:
xx,xx bar
*Deutschland: gem. DVGW-Regelwerk.
) abgerufen werden.
GASLEITUNG ?
JA:START
NEIN:>
MEDIUM LUFT ?
JA:START
NEIN:>
P-SENSOR FALSCH
OFF:
START
siehe*)
RASTER 30 MIN
JA:START
NEIN:>
START-PHASE
hh:mm:ss
ENDE STARTPHASE
t
hh:mm:ss
PRÜF-PHASE
hh:mm:ss
hh:mm:ss
ENDE PRÜFPHASE
t
hh:mm:ss
hh:mm:ss
PROTOKOLL ?
JA:START
NEIN:>
D
*) 0,5 MIN
10 MIN
30 MIN
13
