Bedienung des Gerätes
3.5
Gerätedruck

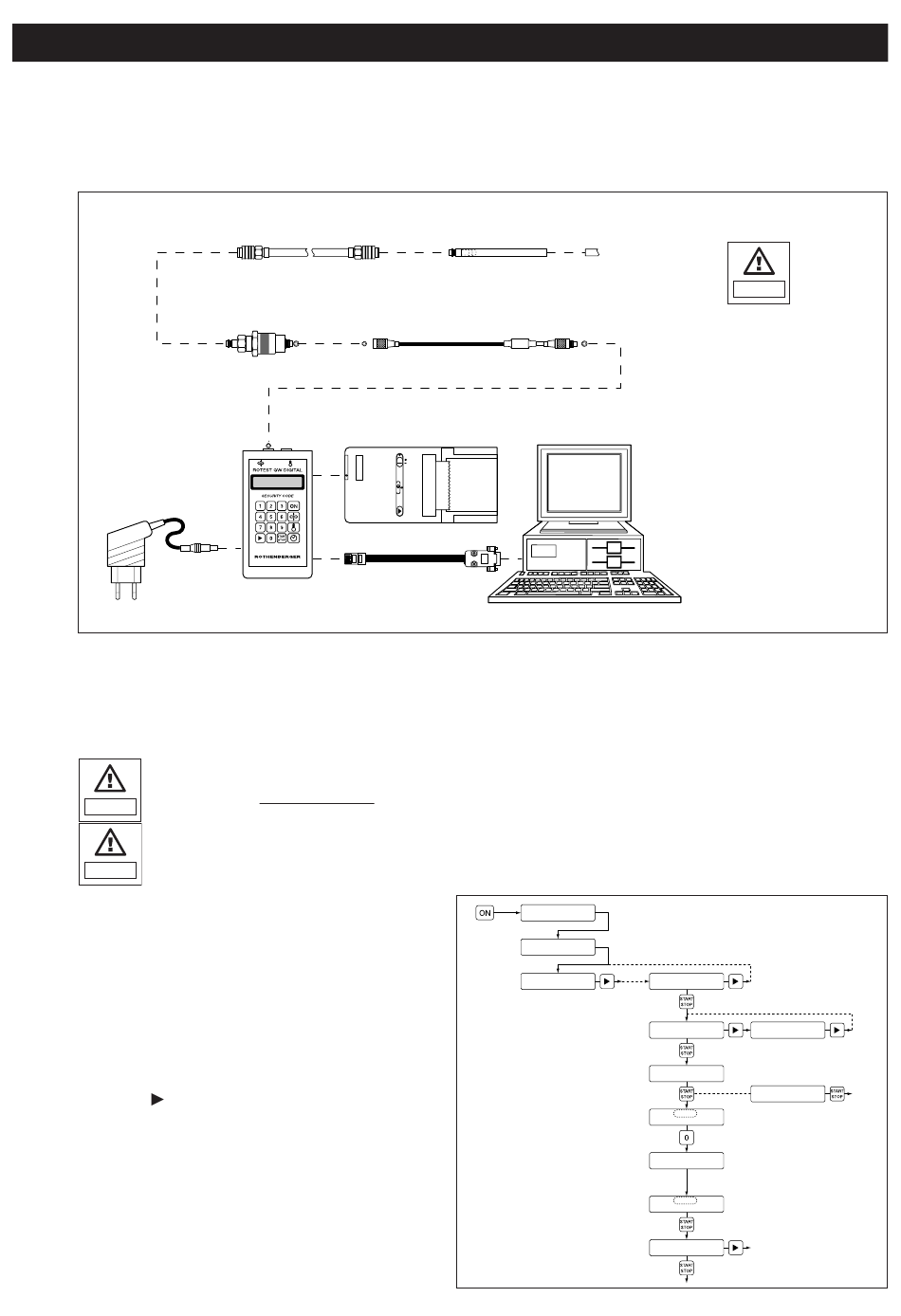

3.5.1 Prüfanordnung Gerätedruck
Niederdrucksensor 200 mbar
Netzteil
3.5.2 Durchführen und Dokumentieren des Gerätedrucks
Mit Hilfe des Menüpunktes "Gerätedruck" kann der Betriebsdruck von Druckgeräten über-
prüft und eingestellt werden.
Schließen Sie die Drucksensoren ausschließlich an Rohrleitungen und an
Geräte in drucklosem Zustand an!
Vorsicht
Beachten Sie die Sicherheitshinweise des Geräteherstellers!
Vorsicht
• Schalten Sie das Gerät ein und folgen Sie
der Menüführung.
• Geben Sie die PIN-Nr. ein, bestätigen Sie die-
se und wählen Sie den Menüpunkt "Geräte-
druck". Bestätigen Sie mit "START/STOP".
• Bestätigen Sie den zu prüfenden Druck,
wenn er im Bereich 0 ... 200 mbar liegt.
Liegt er außerhalb dieses Bereiches, rufen
Sie mit
den anderen Bereich auf.
• Schließen Sie den Niederdrucksensor (für
Drücke > 200 mbar den Hochdrucksensor)
mit dem Drucksensorkabel an das Gerät an
und bestätigen Sie diesen Sensor mit
"START/STOP".
• Drücken Sie die Taste „0", um den Null-
punkt zu kalibrieren.
14
Verbindungsschlauch
mit Adapter (blau)
Thermodrucker
ROTHENBERGER
ROTEST GW DIGITAL
ROTEST GW DIGITAL
Schlauch-Adapter
Drucksensorkabel
HP 82240 B
Übertragungs-
kabel
ROTHENBERGER
ROTEST GW DIGITAL
***
GASLEITUNG ?
JA:START
zu prüfendes
Gerät
Schlauchadapter
nur von 0... 200 mbar
verwenden !
TEST
***
GERÄTEDRUCK ?
NEIN:>
JA:START
NEIN:>
NIEDERDR.SENSOR ?
JA:START
NEIN:>
NIEDERDR. SENSOR
ANLEGEN: START
P-IST: xx,xx mbar
ENDE:
START
KALIBRIERUNG
0-PUNKT
P-IST: xx,xx mbar
ENDE:
START
PROTOKOLL ?
JA:START
NEIN:>
Vorsicht
HOCHDR. SENSOR ?
JA:START
NEIN:>
SENSOR FALSCH
OFF:
START
