COMPACT 1.4

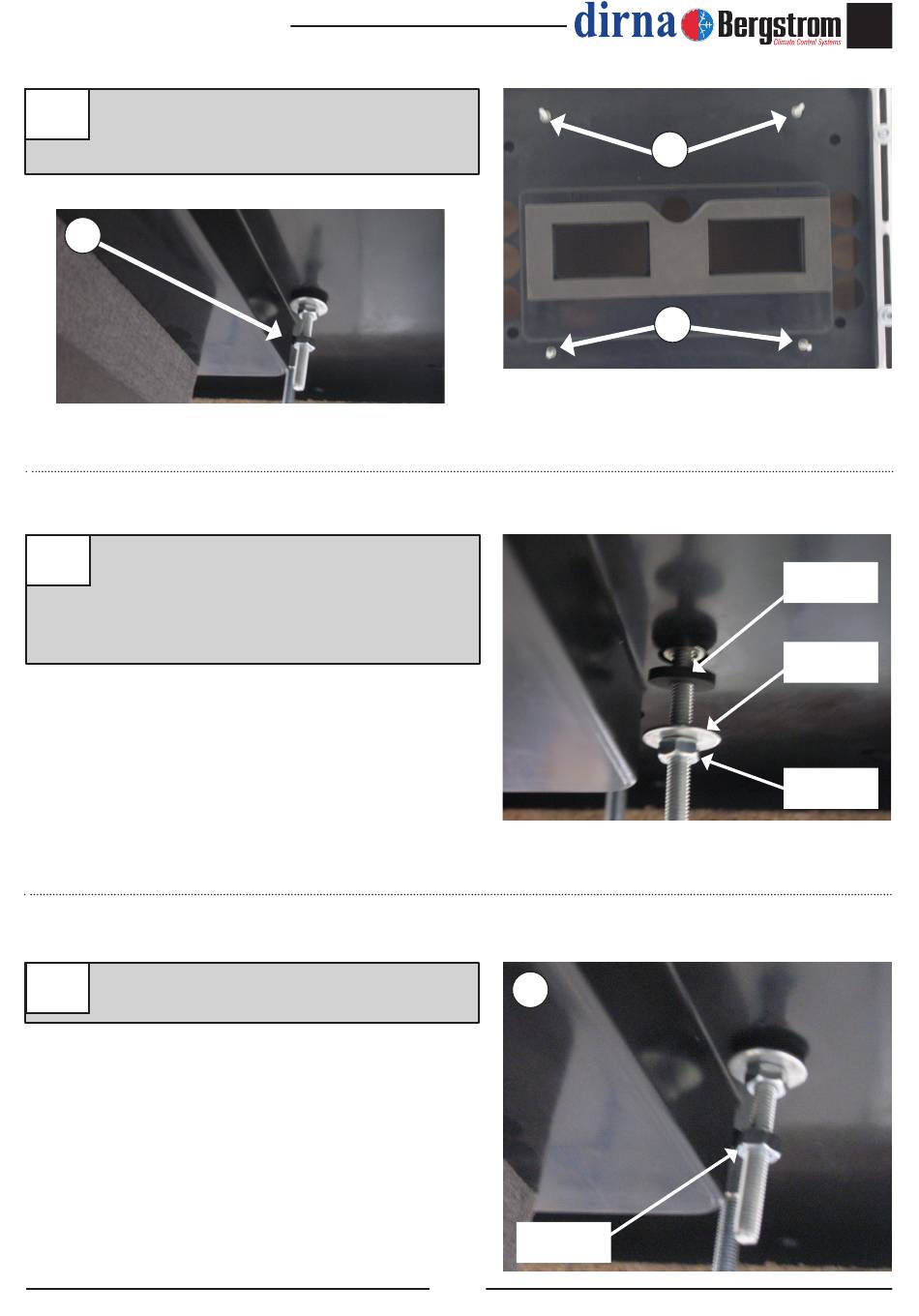

Roscar 10 mm (4) espárragos M6, donde se
7
indica, según distancia (A) del esquema del
punto 11.
7
Colocar (1) arandela Ø6 de goma, (1)
8
arandela plana Ø6 ala ancha y (1) tuerca M6,
sobre cada uno de los espárragos de M6. A
continuación apretar la tuerca hasta que la
arandela de goma quede un poco oprimida.
Colocar (1) tuerca M6 sin apretar en cada
9
espárrago.
Air conditioning for vehicles
9
Tuerca M6
5
7
7
Arandela
goma
Arandela
ala ancha
Tuerca M6
ES
