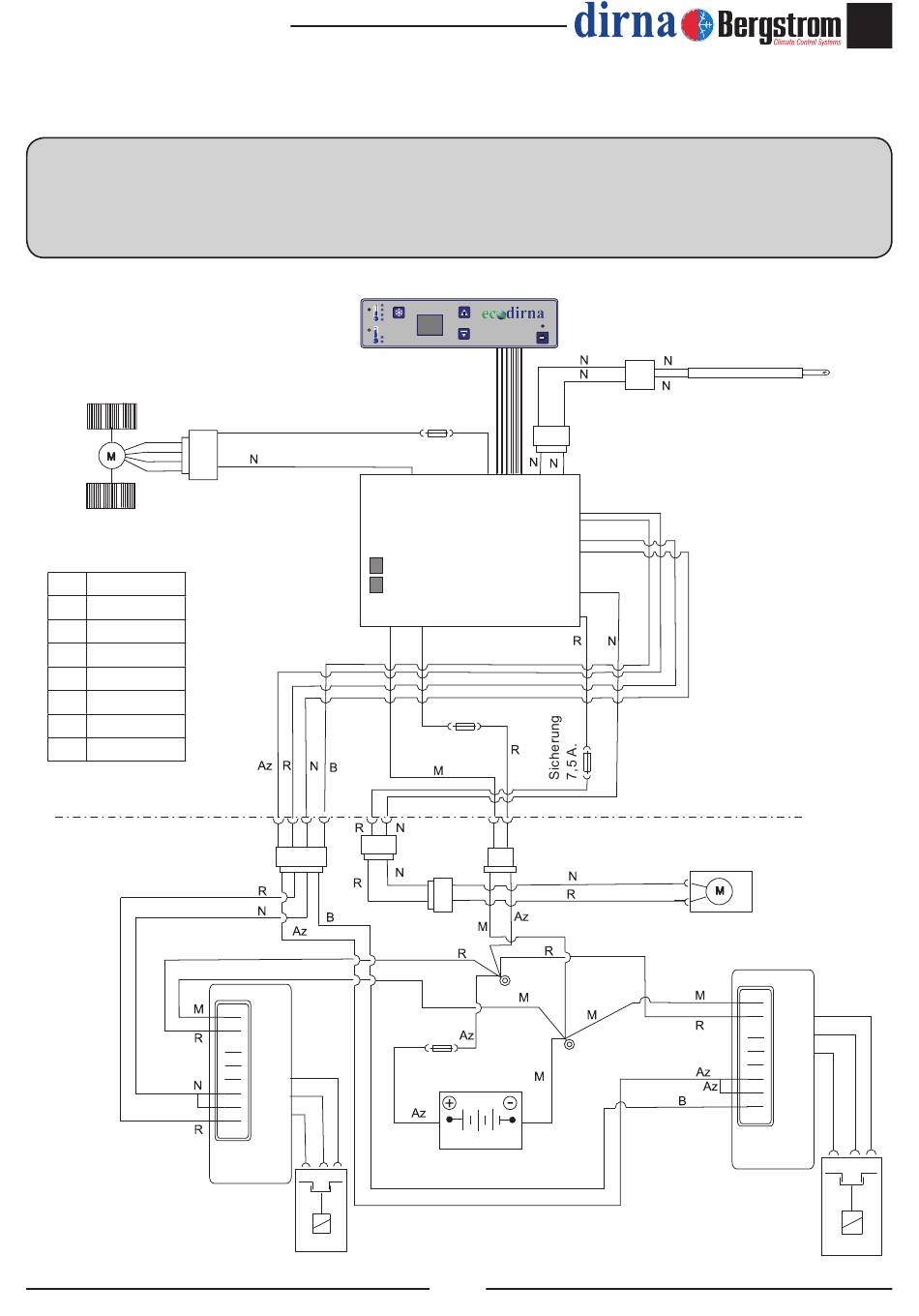

Elektrische Verkabelung; Wichtiger Warnhinweis - dirna Bergstrom bycool green line COMPACT 1.4 Montageanweisungen

COMPACT 1.4
Achten Sie darauf, die Polaritäten beim Anschluss der Anlage an die Batterie nicht zu vertauschen. Ist
dies der Fall, schaltet sich das Bedienfeld nicht ein und das Gerät funktioniert nicht.
Gebläse
Az Blau
N Chwarz
R Rot
V Grün
B Weiss
A Gelb
Na Oranbe
M Braun
Kompressor
electronisches
modul

WICHTIGER WARNHINWEIS!

Flachbandleitung
Sicherung 7,5 A.
Na
Elektroniksteuerung
-
+
+
F
D
C
P
T
Kompressor
ElektrischeVerkabelung
ºC
ºF
ON/OFF
TEMP
Sicherung 10 A.
Sicherung 25 A.
Batterie
41
Air conditioning for vehicles
Temperaturfühler
Gebläse
Kompressor
electronisches
Kompressor
GE
modul
-
+
+
F
D
C
P
T
