Explosionsansicht Bis Zur Befestigung Der Befestigungsauflagen; Explosionsansicht Bis Zur Befestigung Der Konsolen - dirna Bergstrom bycool green line COMPACT 1.4 Montageanweisungen

COMPACT 1.4
GE
Air conditioning for vehicles

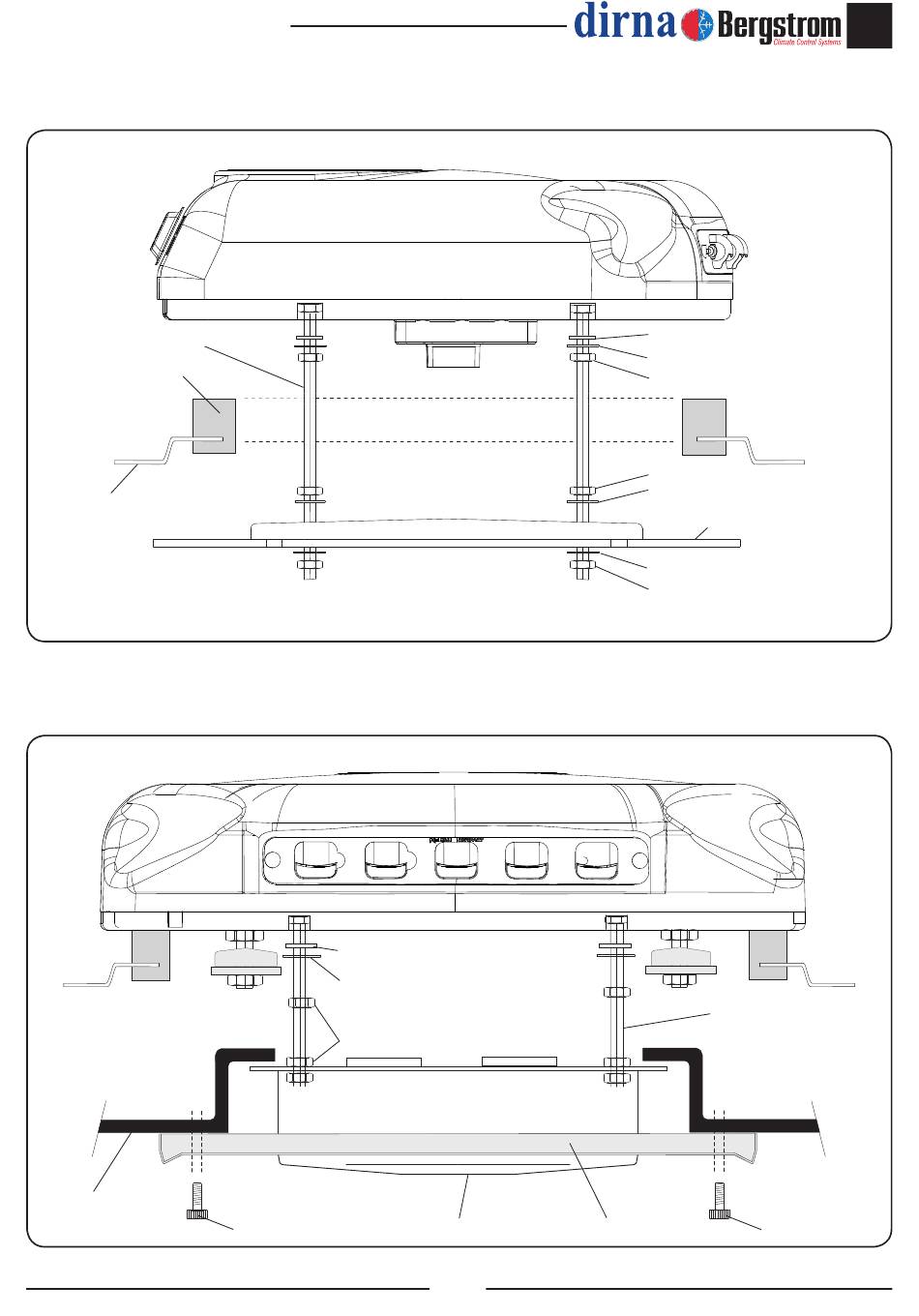

Explosionsansicht bis zur Befestigung der befestigungsauflagen

Gummischeibe Ø 7
Stiftschraube M8x100/120
Flachscheibe Ø 8 mit breitem Flügel
Original Kantenschutz
Mutter M8
Mutter M8
Flachscheibe Ø 8 mit breitem Flügel
Kabinendach
Befestigungshalter
Flachscheibe mit breitem Flügel
Selbstsichernde Mutter M8

Explosionsansicht bis zur Befestigung der konsolen

Gummischeibe Ø 6
Flachschraube Ø 6 mit breitem Flügel
Stiftschraube M6
Mutter M6
Polsterung
Front mit Sichtfenster Konsole
Originalschraube Originalschraube
