COMPACT 1.4

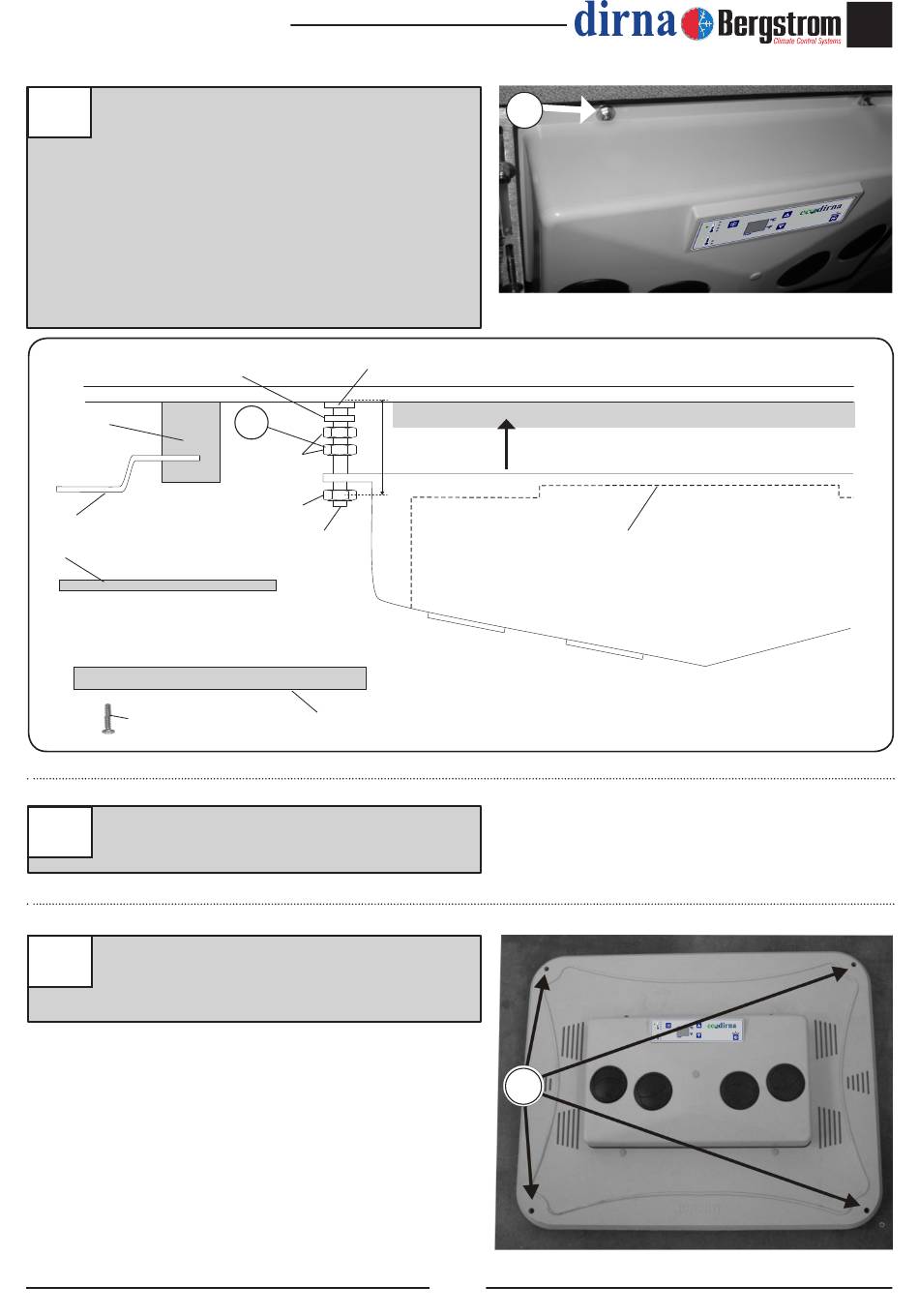

Placer la partie frontale sur les goujons
11
antérieurs avec (1) rondelle M6 à surface large
et (1) écrou M6 dans chaque goujon. Serrer
les écrous jusqu'à ce que les canalisateurs
atteignent la butée supérieure en mousse de
l'équipement.
Important : Les canalisateurs doivent
entrer en contact, sous forme de butée,
avec la mousse pour éviter les fuites d'air.
Rondelle plate Ø 6
Baguette
originale
Toit cabine
Tapisserie
Vis d´origine
12 Serrer l'écrou indiqué au point 9 jusqu'à ce qu'il
touche la surface supérieure de la partie avant.
13 Présenter la console et centrer le Compact
jusqu'à ce que les vis d'origine coïncident
avec leur position d'origine.
Rondelle en caoutchouc Ø 20 x Ø 7 x 3
9
A
Écrou M6
Écrou M6
Goujon M6
Console
Air conditioning for vehicles
11
joint EPDM
Ajustement systèmes de canalisation contre le joint
de la base
Enssemble canalisation du foam
13
27
FR
Schéma A
Devant
