COMPACT 1.4
FR
14

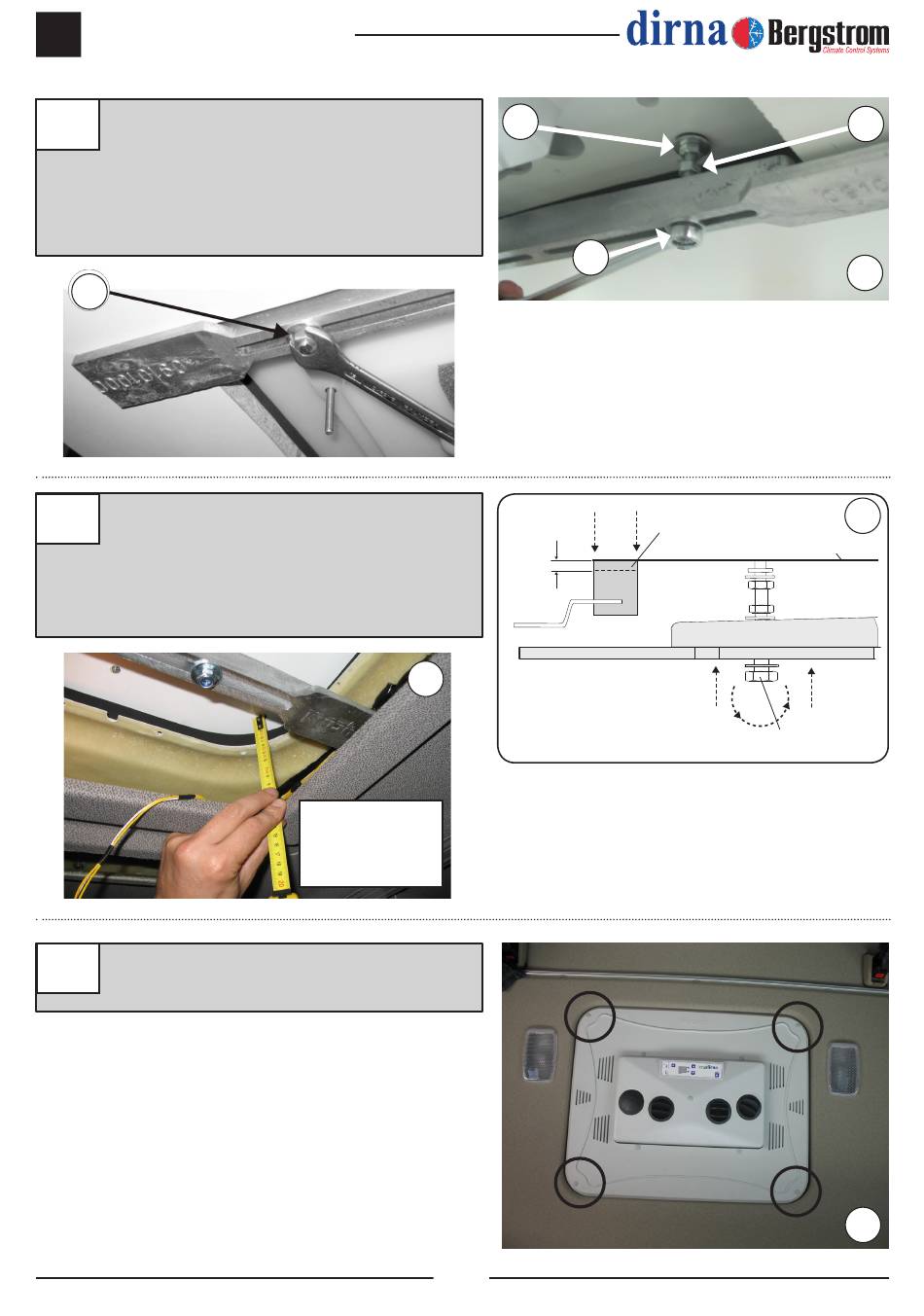

Après avoir réalisé ces opérations, démonter
la console pour fixer les supports en serrant
les écrous (A) jusqu'au serrage de la baguette
originale avec la base de l'équipement.
Ensuite, serrer les écrous (B) et (C) (voir
schéma).
14
15 Important:
Pour éviter de possibles filtrations d'eau,
assurer le serrage de la baguette originale
avec la base de l'équipement comme indique
le schéma.
16 Couvrir les têtes des vis Allen (4) M6/100x15
avec les capuchons en plastique M6.
15
Vérifier la
compression du joint
EPDM en utilisant un
flexomètre daus les
quatre cous.
28
Air conditioning for vehicles
B
A
Baguette originale
3÷6 mm.
Serrer les écrous A jusqu´à
ce que le serrage du baguette
originale soit entre 3 et 6 mm.
C
14
15
Base Compact
B
C
A
M8 autobloquant
16
