7.3 Blitzschutz

Die Installation kann mit einem speziellen Überspannungsschutz-
gerät ausgerüstet werden, um den Motor vor Spannungsstößen
zu schützen, die bei Blitzeinschlägen im weiträumigen Bereich
des Aufstellungsortes in den Versorgungsleitungen auftreten kön-
nen. Siehe Abb. 10.
L1
L2
L3
PE
825045
Dreiphasig

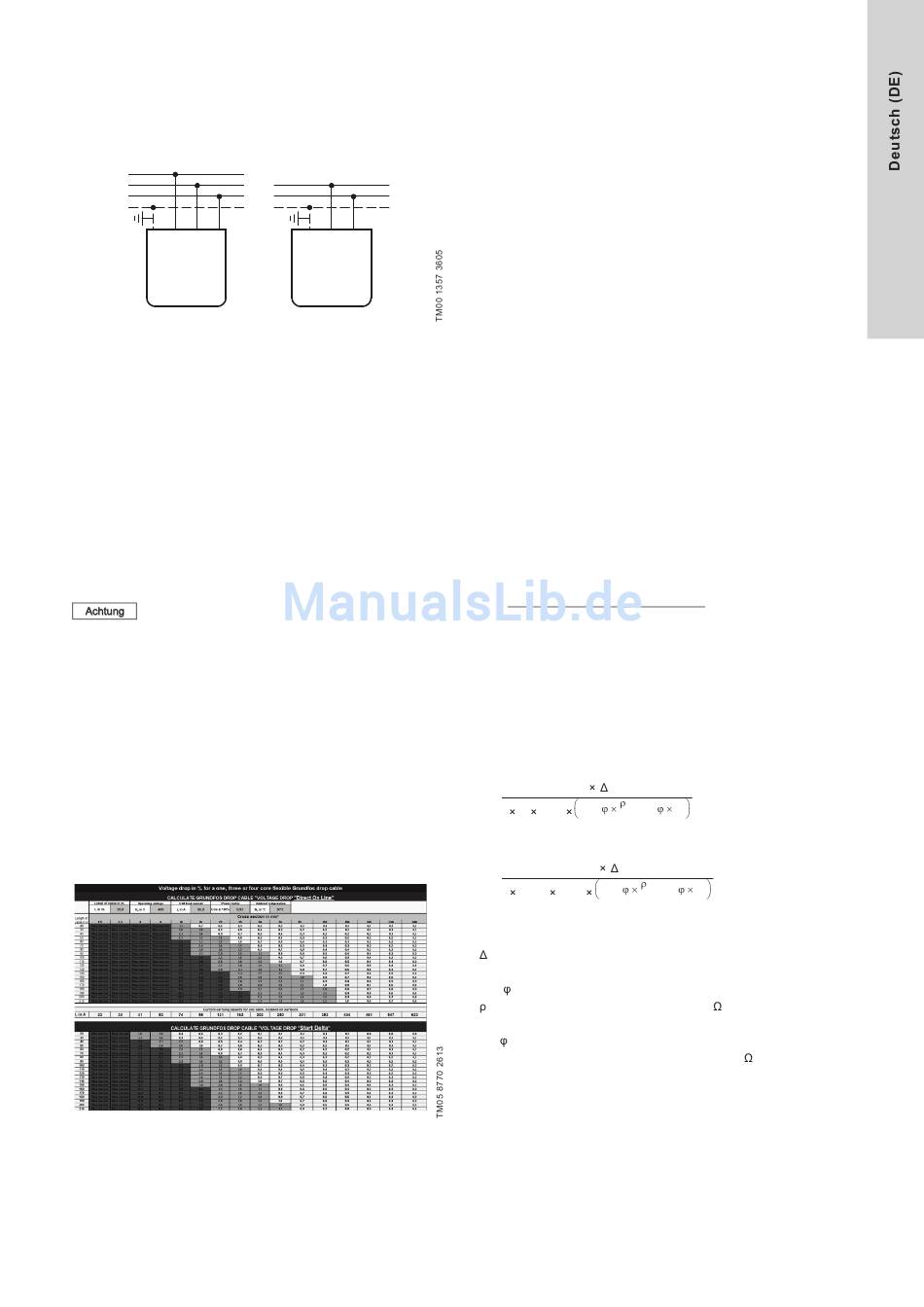

Abb. 10 Installation einer Überspannungsschutzeinrichtung
Die Überspannungsschutzeinrichtung schützt den Motor jedoch
nicht vor einem direkten Blitzeinschlag.
Das Überspannungsschutzgerät ist so nah wie möglich am Motor
unter Beachtung der örtlichen Bestimmungen anzuschließen.
Überspannungsschutzeinrichtungen werden von Grundfos als
Zubehör angeboten.
Unterwassermotoren MS 402 benötigen jedoch keinen zusätzli-
chen Blitzschutz, weil die Motoren ausreichend isoliert sind.
Für die Grundfos 4"-Unterwassermotoren (Produktnummer
799911 oder 799912) ist ein spezieller Kabelabschlusssatz mit
integrierter Überspannungsschutzeinrichtung lieferbar.

7.4 Kabelauslegung

Unterwassermotorkabel sind für das Eintauchen
in Flüssigkeiten ausgelegt und haben nicht
unbedingt einen ausreichenden Querschnitt, um
in der Luft verwendet zu werden.
Es ist unbedingt darauf zu achten, dass das Unterwasserkabel
dem statischen Wasserdruck und der Temperatur des Mediums
standhält.
Der Kabelquerschnitt (q) ist so zu wählen, dass folgende Anfor-
derungen erfüllt werden:
Das Unterwasserkabel muss für den Motorbemessungsstrom (I
ausgelegt sein.
Der Kabelquerschnitt muss so bemessen sein, dass der Span-
nungsabfall entlang des Kabels innerhalb der zulässigen Gren-
zen liegt.
Grundfos liefert Unterwasserkabel für zahlreiche Anwendungen.
Für eine korrekte Kabelauslegung bietet Grundfos ein Tool, das
sich auf dem mit dem Motor mitgelieferten USB-Stick befindet.
Abb. 11 Tool zur Kabelauslegung
L
N
PE
825017
Einphasig
n
Das Tool zur Kabelauslegung ermöglicht bei gegebenen Quer-
schnitt eine exakte Berechnung des Spannungsabfalls anhand
von folgenden Parametern:
• Kabellänge
• Betriebsspannung
• Volllaststrom
• Leistungsfaktor
• Umgebungstemperatur
Der Spannungsabfall kann sowohl für Direkt- als auch für
Stern-Dreieck-Anlauf berechnet werden.
Um Betriebsverluste zu minimieren, kann der Kabelquerschnitt
größer gewählt werden. Dies ist jedoch nur möglich und wirt-
schaftlich sinnvoll, wenn das Bohrloch den erforderlichen Platz
aufweist und die Pumpe längere Zeit läuft. Das Tool zur Kabel-
auslegung bietet auch einen Leistungsverlustrechner, der mögli-
che Einsparungen durch einen größer gewählten Querschnitt
zeigt.
Als Alternative zum Tool zur Kabelauslegung kann der Quer-
schnitt auf Grundlage der Werte zur Überstrombelastbarkeit der
gegebenen Kabel gewählt werden.
Der Querschnitt des Unterwasserkabels muss so bemessen sein,
dass die Anforderungen an den in Abschnitt
Anschluss angegebenen Spannungsbereich erfüllt sind.
Der Spannunsabfall für den gewählten Kabelquerschnitt kann mit-
hilfe der Diagramme auf den Seiten
Dazu ist folgende Formel zu verwenden:
I = Motorbemessungsstrom bei Volllast
Bei Stern-Dreieck-Anlauf, I = Motorbemessungsstrom bei Volllast
x 0,58
Lx = Kabellänge auf einen Spannungsabfall von 1 % der Nenn-
pannung umgerechnet
Kabellänge
Lx =
Zulässiger Spannungsabfall in %
q = Querschnitt des Unterwasserkabels
Zunächst ist eine Gerade zwischen dem tatsächlichen I-Wert und
dem Lx-Wert zu ziehen. Es ist dann der Kabelquerschnitt zu wäh-
len, der direkt oberhalb des Schnittpunktes zwischen Gerade und
q-Achse liegt.
Die Diagramme wurden auf Basis der nachfolgenden Formeln
)
erstellt:
Einphasige Unterwassermotoren
U U
L =
cos
I 2 100
Dreiphasige Unterwassermotoren
U
L =
cos
I 1,73 100
L = Kabellänge [m]
U = Bemessungsspannung [V]
U = Spannungsabfall [%]
I = Motorbemessungsstrom bei Volllast [A]
cos = 0,9
= Spezifischer Widerstand: 0,02 [ mm
q = Querschnitt des Unterwasserkabels [mm
sin = 0,436
Xl = Induktiver Widerstand: 0,078 x 10
7. Elektrischer
23 und 24 ermittelt werden.
sin XI
-- -
+
q
U
sin XI
-- -
+
q
2
/m]
2
]
-3
[ /m]
9
