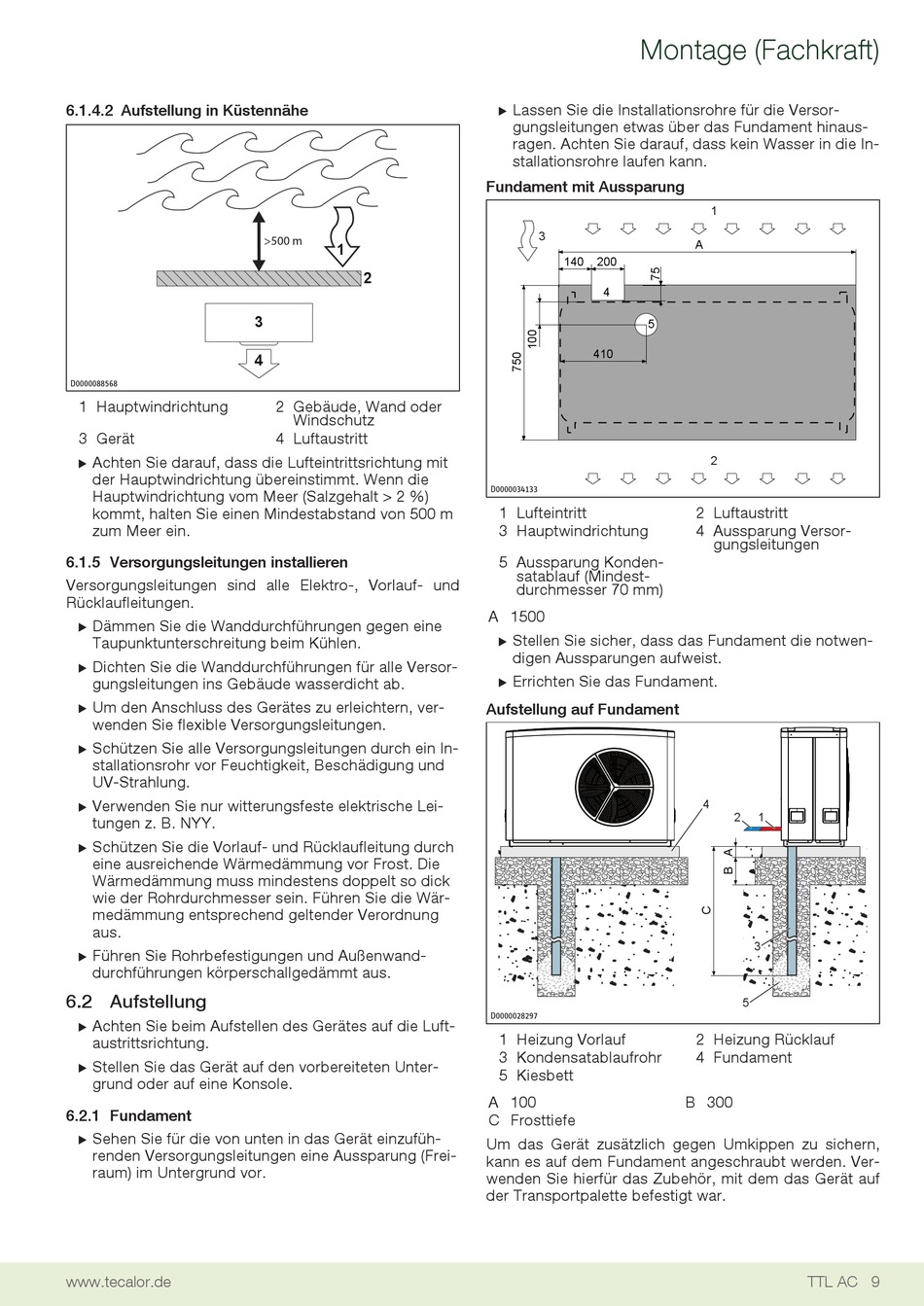

6.1.4.2 Aufstellung in Küstennähe
1
2
3
4
D0000088568
1 Hauptwindrichtung
3 Gerät
Achten Sie darauf, dass die Lufteintrittsrichtung mit
u
der Hauptwindrichtung übereinstimmt. Wenn die
Hauptwindrichtung vom Meer (Salzgehalt > 2 %)
kommt, halten Sie einen Mindestabstand von 500 m
zum Meer ein.
6.1.5 Versorgungsleitungen installieren
Versorgungsleitungen sind alle Elektro-, Vorlauf- und
Rücklaufleitungen.
Dämmen Sie die Wanddurchführungen gegen eine
u
Taupunktunterschreitung beim Kühlen.
Dichten Sie die Wanddurchführungen für alle Versor-
u
gungsleitungen ins Gebäude wasserdicht ab.
Um den Anschluss des Gerätes zu erleichtern, ver-
u
wenden Sie flexible Versorgungsleitungen.
Schützen Sie alle Versorgungsleitungen durch ein In-
u
stallationsrohr vor Feuchtigkeit, Beschädigung und
UV-Strahlung.
Verwenden Sie nur witterungsfeste elektrische Lei-
u
tungen z. B. NYY.
Schützen Sie die Vorlauf- und Rücklaufleitung durch
u
eine ausreichende Wärmedämmung vor Frost. Die
Wärmedämmung muss mindestens doppelt so dick
wie der Rohrdurchmesser sein. Führen Sie die Wär-
medämmung entsprechend geltender Verordnung
aus.
Führen Sie Rohrbefestigungen und Außenwand-
u
durchführungen körperschallgedämmt aus.
6.2 Aufstellung
Achten Sie beim Aufstellen des Gerätes auf die Luft-
u
austrittsrichtung.
Stellen Sie das Gerät auf den vorbereiteten Unter-
u
grund oder auf eine Konsole.
6.2.1 Fundament
Sehen Sie für die von unten in das Gerät einzufüh-
u
renden Versorgungsleitungen eine Aussparung (Frei-
raum) im Untergrund vor.
www.tecalor.de
>500 m
1
1
2
2
3
3
4
5
4
2 Gebäude, Wand oder
Windschutz
4 Luftaustritt
1
2
3
4
5
Montage (Fachkraft)
Lassen Sie die Installationsrohre für die Versor-
u
gungsleitungen etwas über das Fundament hinaus-
ragen. Achten Sie darauf, dass kein Wasser in die In-
stallationsrohre laufen kann.
Fundament mit Aussparung
3
140
200
4
5
410
D0000034133
1 Lufteintritt
3 Hauptwindrichtung
5 Aussparung Konden-
satablauf (Mindest-
durchmesser 70 mm)
A 1500
Stellen Sie sicher, dass das Fundament die notwen-
u
digen Aussparungen aufweist.
Errichten Sie das Fundament.
u
Aufstellung auf Fundament
D0000028297
1 Heizung Vorlauf
3 Kondensatablaufrohr
5 Kiesbett
A 100
C Frosttiefe
Um das Gerät zusätzlich gegen Umkippen zu sichern,
kann es auf dem Fundament angeschraubt werden. Ver-
wenden Sie hierfür das Zubehör, mit dem das Gerät auf
der Transportpalette befestigt war.
1
A
2
2 Luftaustritt
4 Aussparung Versor-
gungsleitungen
4
2
1
3
5
2 Heizung Rücklauf
4 Fundament
B 300
TTL AC 9
