Montage (Fachkraft)
• Rasenflächen und Bepflanzungen tragen dazu bei,
die Geräuschausbreitung zu vermindern.
• Die Schallausbreitung kann durch dichte Palisaden
reduziert werden.
Achten Sie darauf, dass der Lufteintritt oder -austritt
u
nicht auf geräuschempfindliche Räume des Hauses
oder der Nachbarhäuser gerichtet wird, z. B. Schlaf-
zimmer.
Lassen Sie den Rahmen des Gerätes gleichmäßig
u
aufliegen. Ein unebener Untergrund kann das Ge-
räuschverhalten beeinflussen.
Vermeiden Sie die Aufstellung auf großen, schallhar-
u
ten Bodenflächen, z. B. Plattenbelägen.
Vermeiden Sie die Aufstellung zwischen reflektieren-
u
den Gebäudewänden. Reflektierende Gebäudewän-
de können den Schallpegel erhöhen.

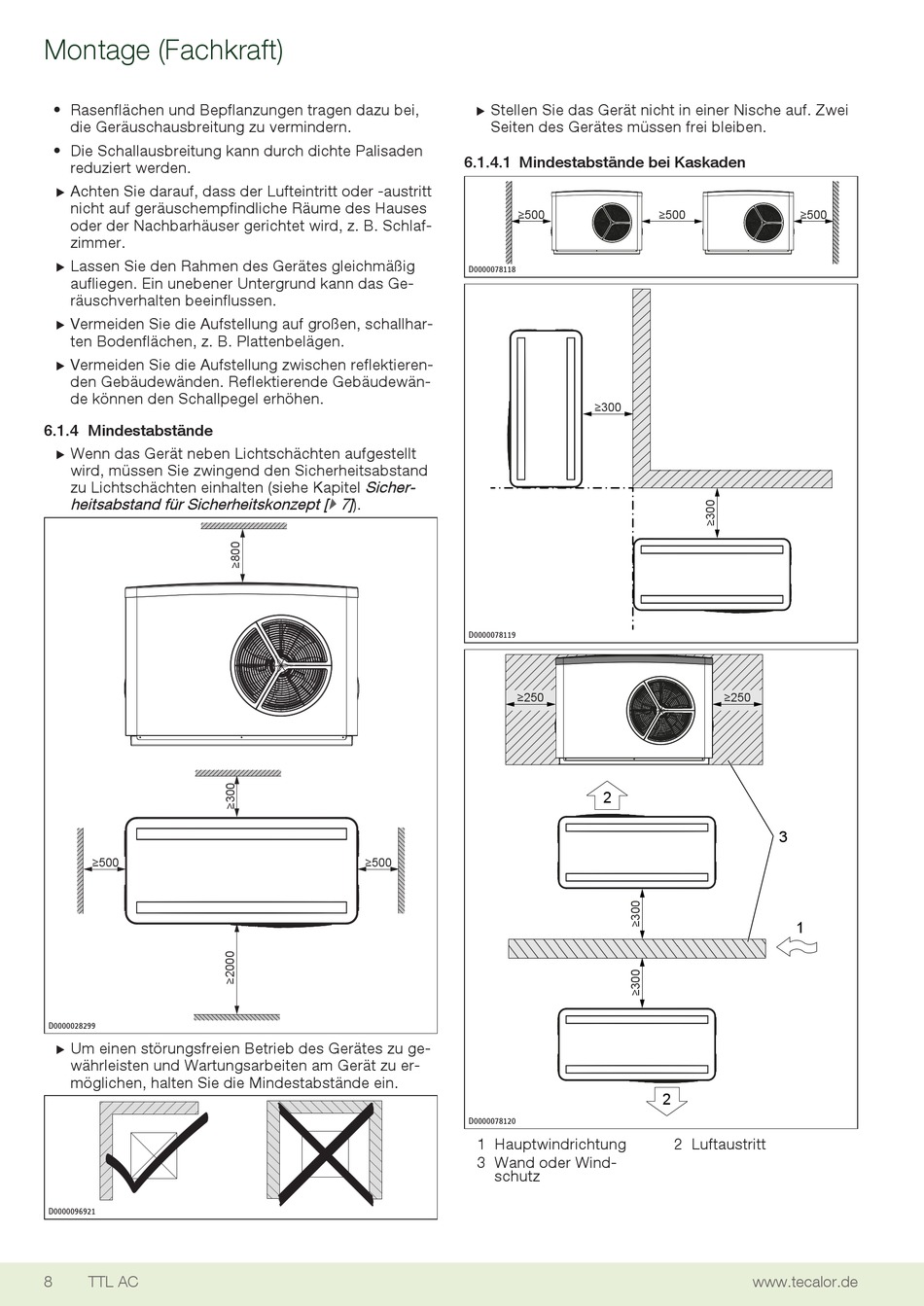

6.1.4 Mindestabstände
Wenn das Gerät neben Lichtschächten aufgestellt
u
wird, müssen Sie zwingend den Sicherheitsabstand
zu Lichtschächten einhalten (siehe Kapitel Sicher-
heitsabstand für Sicherheitskonzept [} 7] ).
≥500
D0000028299
Um einen störungsfreien Betrieb des Gerätes zu ge-
u
währleisten und Wartungsarbeiten am Gerät zu er-
möglichen, halten Sie die Mindestabstände ein.
D0000096921
8 TTL AC
Stellen Sie das Gerät nicht in einer Nische auf. Zwei
u
Seiten des Gerätes müssen frei bleiben.
6.1.4.1 Mindestabstände bei Kaskaden
≥500
D0000078118
D0000078119
≥250
≥500
D0000078120
1 Hauptwindrichtung
3 Wand oder Wind-
schutz
≥500
≥300
≥250
2
2
2
2
2 Luftaustritt
www.tecalor.de
≥500
3
1
1
