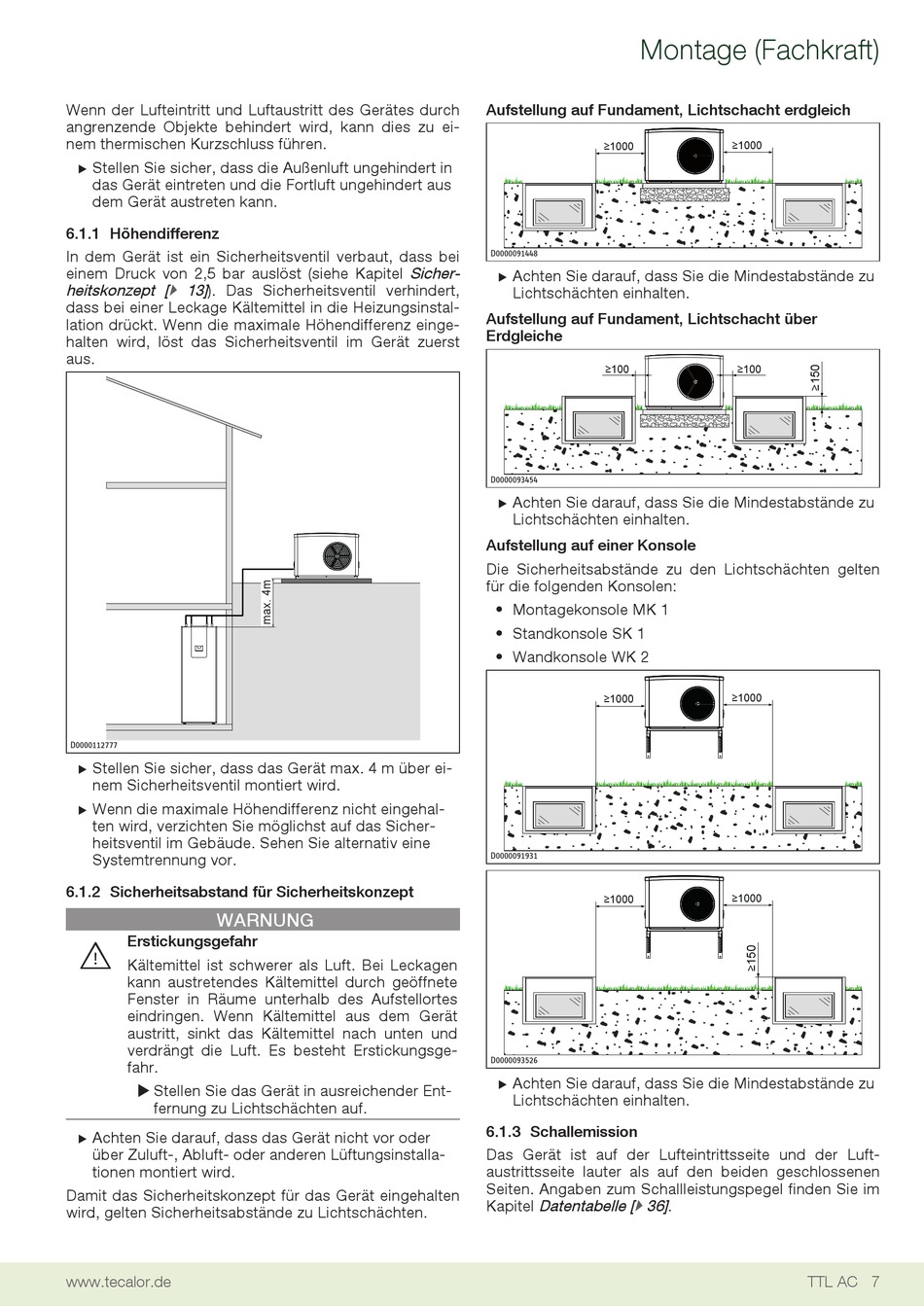

Wenn der Lufteintritt und Luftaustritt des Gerätes durch
angrenzende Objekte behindert wird, kann dies zu ei-
nem thermischen Kurzschluss führen.
Stellen Sie sicher, dass die Außenluft ungehindert in
u
das Gerät eintreten und die Fortluft ungehindert aus
dem Gerät austreten kann.
6.1.1 Höhendifferenz
In dem Gerät ist ein Sicherheitsventil verbaut, dass bei
einem Druck von 2,5 bar auslöst (siehe Kapitel Sicher-
heitskonzept [} 13] ). Das Sicherheitsventil verhindert,
dass bei einer Leckage Kältemittel in die Heizungsinstal-
lation drückt. Wenn die maximale Höhendifferenz einge-
halten wird, löst das Sicherheitsventil im Gerät zuerst
aus.
D0000112777
Stellen Sie sicher, dass das Gerät max. 4 m über ei-
u
nem Sicherheitsventil montiert wird.
Wenn die maximale Höhendifferenz nicht eingehal-
u
ten wird, verzichten Sie möglichst auf das Sicher-
heitsventil im Gebäude. Sehen Sie alternativ eine
Systemtrennung vor.
6.1.2 Sicherheitsabstand für Sicherheitskonzept
WARNUNG
Erstickungsgefahr
Kältemittel ist schwerer als Luft. Bei Leckagen
kann austretendes Kältemittel durch geöffnete
Fenster in Räume unterhalb des Aufstellortes
eindringen. Wenn Kältemittel aus dem Gerät
austritt, sinkt das Kältemittel nach unten und
verdrängt die Luft. Es besteht Erstickungsge-
fahr.
u Stellen Sie das Gerät in ausreichender Ent-
fernung zu Lichtschächten auf.
Achten Sie darauf, dass das Gerät nicht vor oder
u
über Zuluft-, Abluft- oder anderen Lüftungsinstalla-
tionen montiert wird.
Damit das Sicherheitskonzept für das Gerät eingehalten
wird, gelten Sicherheitsabstände zu Lichtschächten.
www.tecalor.de
Montage (Fachkraft)
Aufstellung auf Fundament, Lichtschacht erdgleich
≥1000
D0000091448
Achten Sie darauf, dass Sie die Mindestabstände zu
u
Lichtschächten einhalten.
Aufstellung auf Fundament, Lichtschacht über
Erdgleiche
≥100
D0000093454
Achten Sie darauf, dass Sie die Mindestabstände zu
u
Lichtschächten einhalten.
Aufstellung auf einer Konsole
Die Sicherheitsabstände zu den Lichtschächten gelten
für die folgenden Konsolen:
• Montagekonsole MK 1
• Standkonsole SK 1
• Wandkonsole WK 2
≥1000
D0000091931
≥1000
D0000093526
Achten Sie darauf, dass Sie die Mindestabstände zu
u
Lichtschächten einhalten.
6.1.3 Schallemission
Das Gerät ist auf der Lufteintrittsseite und der Luft-
austrittsseite lauter als auf den beiden geschlossenen
Seiten. Angaben zum Schallleistungspegel finden Sie im
Kapitel Datentabelle [} 36] .
≥1000
≥100
≥1000
≥1000
TTL AC 7
