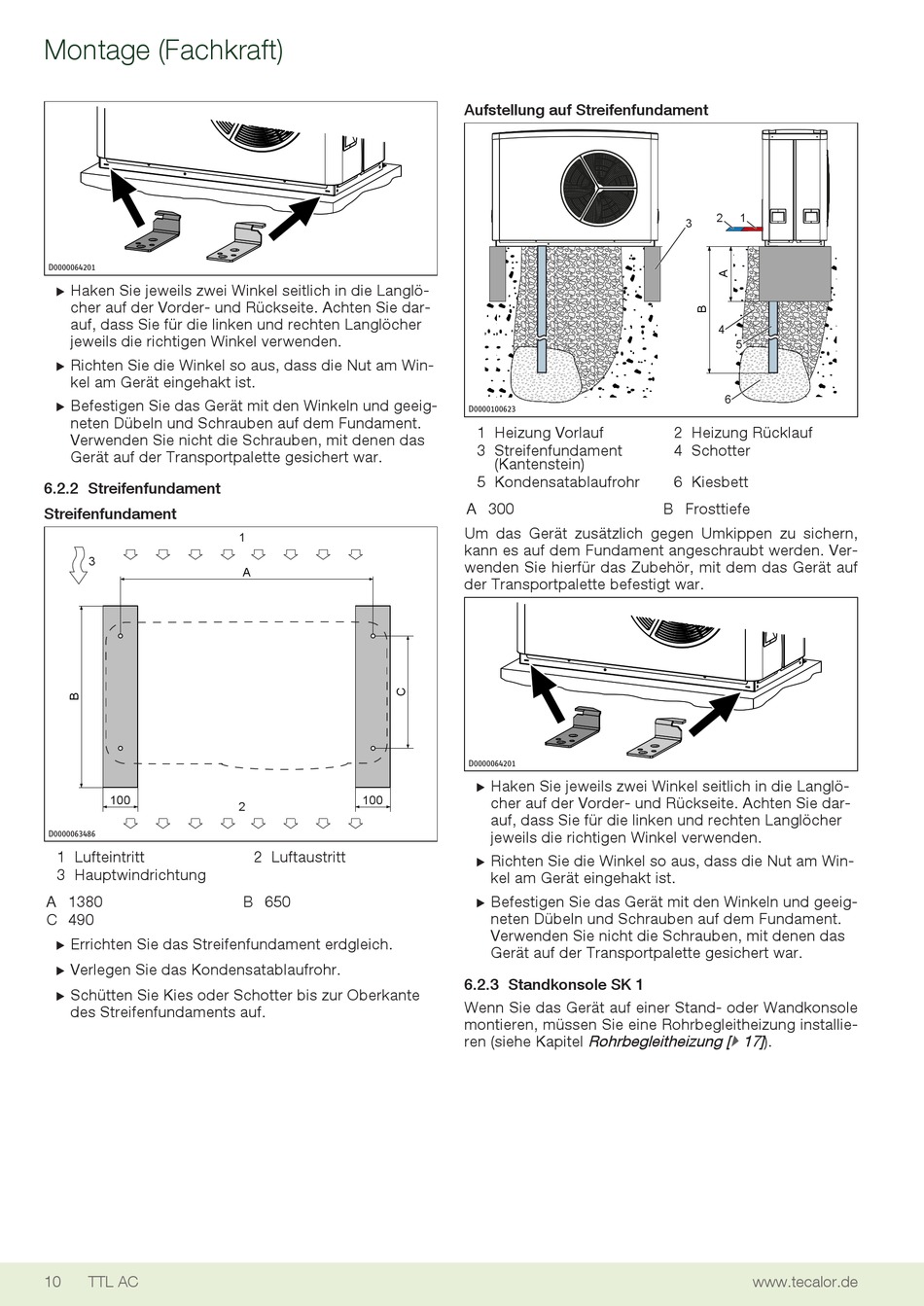

Montage (Fachkraft)
D0000064201
Haken Sie jeweils zwei Winkel seitlich in die Langlö-
u
cher auf der Vorder- und Rückseite. Achten Sie dar-
auf, dass Sie für die linken und rechten Langlöcher
jeweils die richtigen Winkel verwenden.
Richten Sie die Winkel so aus, dass die Nut am Win-
u
kel am Gerät eingehakt ist.
Befestigen Sie das Gerät mit den Winkeln und geeig-
u
neten Dübeln und Schrauben auf dem Fundament.
Verwenden Sie nicht die Schrauben, mit denen das
Gerät auf der Transportpalette gesichert war.
6.2.2 Streifenfundament
Streifenfundament
3
100
D0000063486
1 Lufteintritt
3 Hauptwindrichtung
A 1380
C 490
Errichten Sie das Streifenfundament erdgleich.
u
Verlegen Sie das Kondensatablaufrohr.
u
Schütten Sie Kies oder Schotter bis zur Oberkante
u
des Streifenfundaments auf.
10 TTL AC
1
2
3
4
5
6
1
A
100
2
2 Luftaustritt
B 650
Aufstellung auf Streifenfundament
D0000100623
1 Heizung Vorlauf
3 Streifenfundament
(Kantenstein)
5 Kondensatablaufrohr
A 300
Um das Gerät zusätzlich gegen Umkippen zu sichern,
kann es auf dem Fundament angeschraubt werden. Ver-
wenden Sie hierfür das Zubehör, mit dem das Gerät auf
der Transportpalette befestigt war.
D0000064201
Haken Sie jeweils zwei Winkel seitlich in die Langlö-
u
cher auf der Vorder- und Rückseite. Achten Sie dar-
auf, dass Sie für die linken und rechten Langlöcher
jeweils die richtigen Winkel verwenden.
Richten Sie die Winkel so aus, dass die Nut am Win-
u
kel am Gerät eingehakt ist.
Befestigen Sie das Gerät mit den Winkeln und geeig-
u
neten Dübeln und Schrauben auf dem Fundament.
Verwenden Sie nicht die Schrauben, mit denen das
Gerät auf der Transportpalette gesichert war.
6.2.3 Standkonsole SK 1
Wenn Sie das Gerät auf einer Stand- oder Wandkonsole
montieren, müssen Sie eine Rohrbegleitheizung installie-
ren (siehe Kapitel Rohrbegleitheizung [} 17] ).
2 1
3
4
5
6
2 Heizung Rücklauf
4 Schotter
6 Kiesbett
B Frosttiefe
