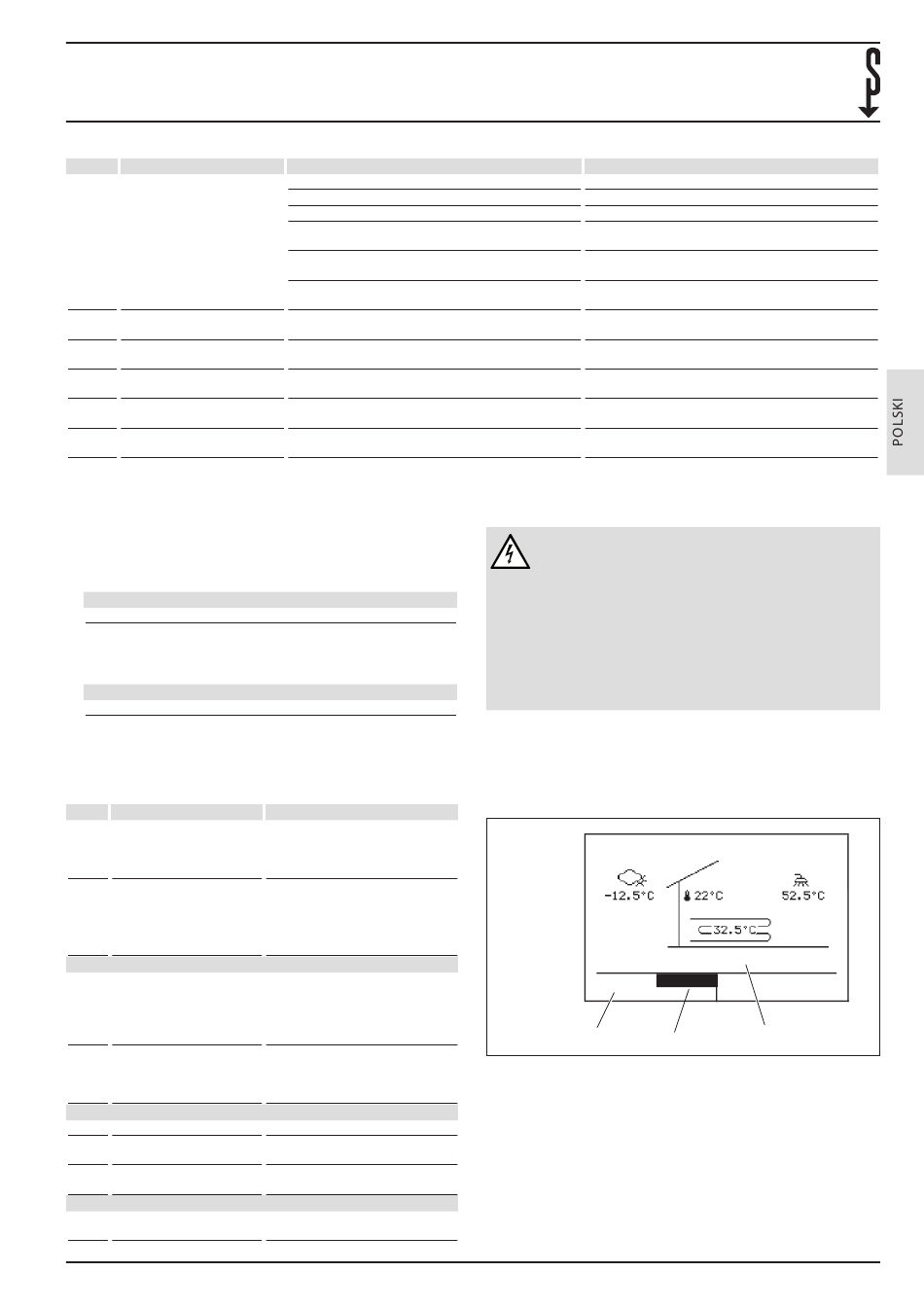

OBSłUgA
Komunikaty
ID Nazwa
00-007 Temperatura rzeczywista TMW
02-080 Cykle przełączania
02-081 godziny pracy
23-001 Energia grzewcza kWh
23-010 Energia grzewcza MWh
6.8 Status wyjścia
Przykład
f Na ekranie startowym nacisnąć przycisk nastaw.
f Otworzyć menu.
Menu
Obieg grzewczy 1
f Nacisnąć przycisk nastaw.
f Otworzyć menu.
Menu
Status wyjścia
Wyświetlane będą różne dane.
f Aby wrócić do ekranu startowego, należy naciskać kilku-
krotnie przycisk ESC.
ID Nazwa
01-020 Pompa obiegu grzewczego 0: Pompa obiegu grzewczego wy-
01-021 Mieszacz
Obieg CWU
01-054 ładowanie ogrzewanie
elektryczne/grzałka dodat-
kowa
01-066 Zawór przełączający/
Pompa ładowania CWU
Pompy ciepła
01-22 Pompa wytwornicy ciepła
01-76 Wartość zadana prędkości
obrotowej sprężarki
01-77 Pompa dolnego źródła/
wentylator
01-40 Ogrzewanie awaryjne/do-
datkowe
OTE
Wskazanie
3: Zewnętrzna blokada
21: Wyłączenie TWVmax
22: Wyłączenie TWVsoll
26: Wyłączenie biwalentne
28: Minimalny czas wyłączenia
29: Minimalny czas włączenia
Opis
łączona
1: Pompa obiegu grzewczego włą-
czona
Stopień nastawienia mieszacza:
-100 %: Mieszacz zamknięty
0 %: Oba wyjścia (15, 16) mieszacza
są wyłączone
100% mieszacza
0: Dodatkowa grzałka elektryczna
CWU wyłączona
1: Dodatkowa grzałka elektryczna
CWU włączona.
0: Przygotowanie CWU pompą cie-
pła wyłączone
1: Przygotowanie CWU pompą cie-
pła włączone
0...100 %
0...100 %
0...100 %
0...100 %
Opis
Wyłączenie przez zakład energetyczny
Zbyt wysoka temperatura zasilania TWV
Przekroczenie histerezy przełączania w trybie ręcznym
Istnieje zapotrzebowanie na grzałkę dodatkową, ale
jest ono zablokowane
Istnieje zapotrzebowanie na ciepło, ale jest aktywny
czas przestoju
Brak zapotrzebowania na ciepło, grzałka dodatkowa
nadal aktywna
Temperatura zasilania ogrzewania awaryjnego/dodat-
kowego (TPO (temperatura zasobnika na górze))
Wskazanie bezwzględnych cykli przełączania ogrzewa-
nia awaryjnego/dodatkowego
Wskazanie bezwzględnych godzin pracy ogrzewania
awaryjnego/dodatkowego
Wskazanie ilości bezwzględnej wytworzonej energii w
kWh
Wskazanie ilości bezwzględnej wytworzonej energii w
MWh
7. Komunikaty
OSTRZEŻENIE porażenie prądem elektrycznym
Usuwanie komunikatów ERROR może być wykony-
wane tylko przez zakłady przez nas upoważnione.
f Przed przystąpieniem do pracy odłączyć pompę
ciepła od zasilania elektrycznego.
f Zabezpieczyć pompę ciepła przed ponownym
włączeniem.
Nieumiejętne wprowadzenie zmian w nastawach
przez osoby postronne skutkuje unieważnieniem
wszystkich praw z tytułu gwarancji i rękojmi.
W urządzeniu wyświetlone zostaną komunikaty. Nad przyci-
skiem ESC wyświetlony zostanie napis „INFO" i opis tekstowy
błędu.
Wykaz komunikatów o błędzie
Pon
Mo 05.01.2015
INFO
INFO
3
1 Po każdym wystąpieniu błędu regulator przechodzi do
trybu awaryjnego (obniżone wartości zadane).
2 W regulatorze rozróżnia się trzy rodzaje błędów
ALARM
ERROR
BLOKADA
3 Wskazanie „INFO" oznacza, że w regulatorze został wyge-
nerowany komunikat o błędzie.
15:41
Awaryjny tryb eko
Notbetrieb reduziert
ENTER
ALARM ALARM
MENU
2 1
