- Seite 1 CON-768BT Installationsanleitung...
- Seite 2 Dokumenthistorie Version Datum Bearbeiter Änderung 20.11.2015 Arsal Khan Abbasi Ersterstellung DE-CON-768BT Installationsanleitung V1.0 (ORCAView).docx Seite 2 © Delta Controls Germany 2022...
- Seite 3 Reset und Loader-Mode ..................9 Kommunikationssetup ................... 9 Installation von Windows Bluetooth Treibern ............. 10 Bluetooth Pairing ....................10 Verwenden des CON-768BT um Delta Software zu verbinden ......13 Verbindung via ORCAview ..................14 Navigator Wieder-Verbindung ................15 Verkabelung ......................16 Energieversorgung ....................

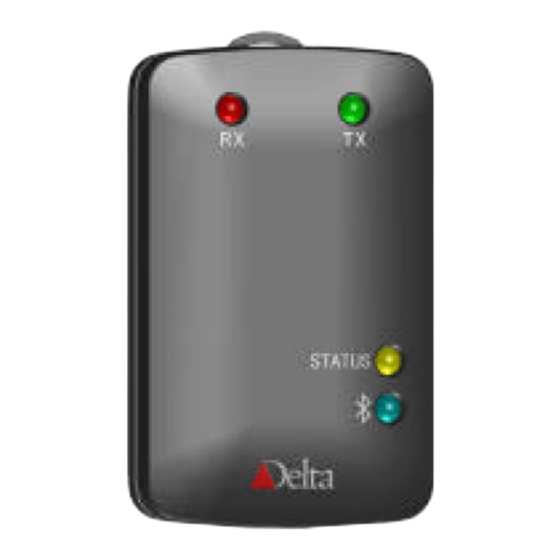

- Seite 4 Allgemeine Informationen Produktbeschreibung Der Delta Controls CON-768BT ist ein MS/TP zu Bluetooth Konverter, der eine kabellose Verbindung von einem PC zu einem BACnet Netzwerk (via Bluetooth) ermöglicht. Die Bluetooth Verbindung erstellt einen virtuellen COM Port und ersetzt damit die Notwendigkeit eines physischen RS232-Anschlusses am PC.
- Seite 5 Wichtige Anmerkungen Dieses Gerät wurde für den Anschluss an den proprietären Delta RJ-11 Service Anschluss entwickelt, sodass für den Anschluss des CON-768BT an ein BACnet MS/TP Netzwerk mindestens ein Delta Controller mit der entsprechenden RJ-11 Buchse oder alternativ ein BACstat mit einem Service Anschluss oder einem RTS-20J Sensor (Wand-Thermistor mit einem integrierten Service Anschluss im Gehäuse, Abschlusspunkte für die...
- Seite 6 Stacks. Weitere Informationen hierzu finden Sie in der CON-768BT Dongle und Bluetooth Stack Hilfe. Die Reichweite des CON-768BT ist auf 10m begrenzt. Auch die Verwendung von Bluetooth USB Dongles mit einer höheren Reichweite ändert die Reichweite des CON-768BT nicht. Folgende USB Dongle/ Module wurden erfolgreich getestet:...
- Seite 7 Datenverlust auftreten. Montage Der CON-768BT wird mit einer Befestigungshilfe geliefert, damit das Gerät nicht am RJ11 Kabel hängt. Bei Verbindung mit einem Thermostat kann die Befestigungshilfe um das Thermostat gebunden werden. In anderen Fällen, z.B. bei der Befestigung an der Decke, kann die Befestigungshilfe um ein Rohr oder um einen Ventilkörper gebunden werden.
- Seite 8 Anschlussbild MS/TP Empfang (RD) MS/TP Senden (TD) BACnet MS/TP Anschluss Spannung und MS/TP Fehler Anzeige Bluetooth- Verbindung Reset-Taste DE-CON-768BT Installationsanleitung V1.0 (ORCAView).docx Seite 8 © Delta Controls Germany 2022...
- Seite 9 Verbindungen: bereits Verbundene PCs bleiben auch nach dem Reset verbunden und müssen nicht neu konfiguriert werden. Mit Hilfe des Reset Buttons kann der CON-768BT auch zeitweise in einen Loader Mode versetzt werden, in welchem er einen Flash Load durchführt. Der Loader Mode hält...
- Seite 10 Microsoft Knowledge Base Artikel: http://support.microsoft.com/kb/883259 Bluetooth Pairing Bevor sich ein PC mit einem CON-768BT verbinden kann, muss der PC mit dem Bluetooth Gerät gepaired (gepaart) werden. Dadurch entsteht eine vertrauenswürdige Verbindung zwischen PC und CON-768BT. Die folgenden Punkte zeigen, wie das Bluetooth Pairing unter Windows XP SP2 funktioniert.
- Seite 11 Sie den folgenden Bluetooth Geräte Wizard. Wählen Sie die Checkbox des CON-768BT 5. Nachdem der Wizard das neue Gerät gefunden hat, wird der CON-768BT als wobei xxxx hierbei die letzten 4 Hex- Ziffern der für jedes Gerät einzigartigen Bluetooth Adresse darstellt. Diese Bluetooth Adresse finden Sie auch auf der Rückseite des CON-768BT.
- Seite 12 Grafik a: Bluetooth Geräte Grafik b: (virtueller) COM Port 10. Nachdem ein PC einmal mit dem CON-768BT erfolgreich gepaired wurde, ist keine erneute Paarung erforderlich. Ein anderer PC muss allerdings für den selbigen CON-768BT separat gepaired werden. Obwohl die gleichzeitige Paarung von mehreren PCs mit einem einzelnen CON-768BT möglich ist, kann zu jedem...
- Seite 13 Verwenden des CON-768BT um Delta Software zu verbinden Nach erfolgreicher Paarung kann sich der CON-768BT mit einem System via ORCAview, System Loader oder Flash Loader verbinden. Insgesamt verläuft das Verbinden analog zum CON-768, mit dem Unterschied, dass der richtige virtuelle COM-Port manuell ausgewählt werden muss.
- Seite 14 CON-768BT verbunden ist. 5. Die Geschwindigkeit kann unverändert bleiben. Der CON-768BT bestimmt und passt seine Baudrate automatisch dem restlichen MS/TP Netzwerk an. 6. In den meisten Fällen kann die OWS MS/TP Adresse unverändert auf den Netzwerksegment angeschlossen sein, muss darauf geachtet werden, dass die Adressen sich nicht überlappen.
- Seite 15 Grunde dieselbe Prozedur ab, wie beim Aus- und erneutem Wiedereinloggen in die OWS. Die Bluetooth Verbindung kann beispielsweise beim Überschreiten der maximalen Bluetooth Reichweite oder beim Umstecken des CON-768BT von einem Service Anschluss in einen anderen abbrechen. Um die Bluetooth Verbindung wiederherzustellen, klicken Sie mit Rechtsklick auf das Wieder-Verbindung in Anspruch nehmen.
- Seite 16 Verkabelung Im Lieferumfang ist ein 40 cm langes RJ11 Kabel enthalten, mit dem der CON-768BT an einen RJ11-Service-Anschluss des Delta Controllers verbunden werden kann. Durch dieses Kabel findet sowohl die Energieversorgung als auch die Kommunikation statt. Bitte nutzen Sie für die Montage des CON-768BT die mitgelieferte Befestigungshilfe und hängen Sie das Gerät nicht am RJ11 Kabel auf!
- Seite 17 Datenübertragung. Wenn diese LED aus ist, so besteht keine Bluetooth Verbindung zum PC. Der CON-768BT überwacht ständig das MS/TP Netzwerk und untersucht es alle 10 Sekunden auf Netzwerk-Pakete Fehler (z.B. Kollisionen, unbrauchbare Pakete, falsche Baudraten usw.). Sollte die Anzahl der Fehler eine vordefinierte Fehlerquote überschreiten, blinkt die Status-...
- Seite 18 10 - 90 %rF (nicht kondensierend) Kommunikationsanschlüsse RS485 Kommunikationsgeschwindigkeit Autobaudrate 9600/19200/38400/76800 bps Bluetooth Virtuelle COM-Port Verbindung zwischen PC und CON-768BT Technologie 32 Bit Prozessor Firmware-Upgrade über das Feld möglich Zertifikate / Normen DE-CON-768BT Installationsanleitung V1.0 (ORCAView).docx Seite 18 © Delta Controls Germany 2022...
- Seite 19 Controller Firmware Upgrade. Der CON-768BT muss über den Service Anschluss direkt mit dem Controller verbunden sein, der ein Upgrade erhalten soll. Um eine Firmware über ein BACnet Netzwerk mittels CON-768BT zu laden, kann der System Loader verwendet werden. Obwohl beim direkten Controller Firmware Upgrade mittels Flash Loader eine geringere Geschwindigkeit von 38400bps verwendet wird, ist diese Methode eher zu empfehlen, da sie zuverlässiger als die Methode mit dem...
- Seite 20 Für das Upgrade müssen die folgenden Anweisungen befolgt werden: Settings Micronet RS-485 sowie den entsprechenden virtuellen COM-Port aus, mit dem der CON-768BT verbunden ist (s. Abb.). 2. Aktivieren Sie im Hauptdialog des Flash Loaders den Global Geräteadresse (s. Abb.). Query korrekt sind.
- Seite 21 Für diese Methode ist kein besonderer Verbindungsmodus erforderlich, sondern der System Loader übernimmt die Einstellungen der ORCAview. Um den System Loader mit dem CON-768BT MS/TP Netzwerk zu verbinden, muss der CON768BT bereits mit der ORCAview verknüpft worden sein. Sobald die Verbindung mit dem System Loader erfolgt ist, kann die Controller Firmware - wie in Punkt 8.1 beschrieben - aktualisiert werden.
- Seite 22 Protokoll Einstellungen und einem geeigneten Netzwerk Adapter möglich ist. 4. Verwenden Sie eine Büroklammer (o.ä.) um den Reset Button auf der Rückseite des CON-768BT zu betätigen. Dadurch wird das Gerät in einen speziellen Flash Loader Modus versetzt, der durch das abwechselnde Blinken der gelben Status LED und der blauen Bluetooth LED angezeigt wird.
