Delta Controls eBM-440 Installationsanleitung
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Delta Controls eBM-440
Inhaltszusammenfassung für Delta Controls eBM-440
- Seite 1 / eBM-440-M Installationsanleitung...
- Seite 2 Uwe Dils Änderung Temperaturbereich für R2.6 24.11.2023 Uwe Dils Eingangsbeschaltungen hinzugefügt 24.11.2023 Uwe Dils Modul-Anschlussbilder aktualisiert 24.11.2023 Uwe Dils Jumperstellungen aktualisiert 24.11.2023 Uwe Dils Koppelrelais eingefügt 24.11.2023 Uwe Dils Umgebungstemperaturen unter 0°C DE-eBM-440 Installationsanleitung.docx Seite 2 © Delta Controls Germany 2023...
-
Seite 3: Inhaltsverzeichnis
Abmessungen ......................6 Anschlussbild ......................7 Verkabelung ......................8 Verkabelung der Ein- und Ausgänge ................ 8 Konfiguration der Eingänge ................... 8 Konfiguration der Analog-Ausgänge ..............15 LED-Anzeigen ......................17 Spezifikationen ....................... 18 DE-eBM-440 Installationsanleitung.docx Seite 3 © Delta Controls Germany 2023... -
Seite 4: Allgemeine Informationen

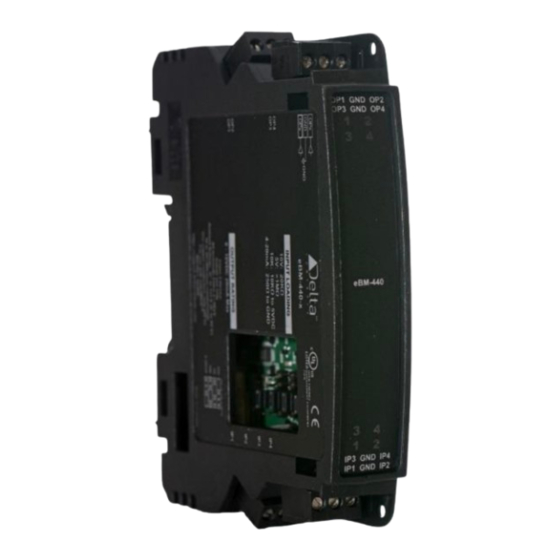

Allgemeine Informationen Produktbeschreibung Das eBM-440 ist ein enteliBUS E/A Modul mit 4 universellen Eingängen und 4 analogen Ausgängen (0-10 VDC) mit optional erhältlicher überwachter Handübersteuerung. Um die optimale Anzahl an Ein- und Ausgängen für jede Anwendung erreichen zu können, werden automatisch erkennbare und während des Betriebs austauschbare E/A Module verwendet. -
Seite 5: Sicherheitshinweise
(Klasse II) gemäß EN61558 verwenden, der für Dauerbetrieb geeignet ist. Warnung: Um das Risiko von einem elektrischen Schlag und Brand zu minimieren, dürfen Ausgänge verschiedenen Klasse Stromkreisen nicht untereinander verbunden werden. DE-eBM-440 Installationsanleitung.docx Seite 5 © Delta Controls Germany 2023... -
Seite 6: Montage
Busplatine (eBX-0x) gesteckt werden, die wiederum auf eine DIN Schiene gesteckt werden kann. Für detailliertere Informationen Montage wird Installationsanleitungen des eBCON, eBMGR oder eBX-0x verwiesen. Abmessungen Gehäuse Breite Gehäuse + Stecker Breite Maße Gewicht ±0.5 eBM-440 39,5 DE-eBM-440 Installationsanleitung.docx Seite 6 © Delta Controls Germany 2023... -
Seite 7: Anschlussbild
Anschlussbild Ausgangs- Stecker Ausgänge LED-Anzeige Ausgänge Jumper Handschalter Konfiguration Eingänge Ausgänge - Handbetrieb 0-100 % Schiebepotentiometer Eingänge Eingangs- Verbindung zur Grundplatine LED-Anzeige Stecker DE-eBM-440 Installationsanleitung.docx Seite 7 © Delta Controls Germany 2023... -
Seite 8: Verkabelung
▪ Die Feldverdrahtung zum Klemmenblock muss mit mindestens 0,7Nm Drehmoment befestigt werden. Verkabelung der Ein- und Ausgänge Für die Eingänge auf dem Modul eBM-440 gelten die gleichen allgemeinen Installationsrichtlinien wie für andere Delta Controls Produkte. In separaten Dokumentationen sind weitere Informationen zu finden. - Seite 9 0-5 VDC zum internen A/D-Wandler 4.1.1 Die 10 -Eingänge von Delta Controls werden in der Regel für einen 10 -Thermistor oder einen potenzialfreien Kontakt wie z. B. einen Taster oder Schalter verwendet. Intern im Controller ist der Eingang mit einem 10 -up-Widerstand verbunden.
- Seite 10 Anschluss 10 4.1.2 5 VDC Eingang Der 5-Volt-Eingang der Delta Controls Controller ist ein Eingang mit hoher Eingangsimpedanz. Es sollte für einen 5 Volt-Eingang eine aktive Spannungsquelle verwendet werden, die ihre Signalquelle selbst generiert. Hohe Eingangsimpedanzen an den 5 V-Eingängen sind geeignet für Stromwandler und andere Sensoren, die hohe Ausgangsimpedanzen haben.
- Seite 11 Verdrahtung eines 5 VDC-Sensors Verdrahtung einer 5 VDC Stellungsrückmeldung mit Potentiometer DE-eBM-440 Installationsanleitung.docx Seite 11 © Delta Controls Germany 2023...
- Seite 12 4.1.3 10 VDC Eingang Delta Controls 10 Volt-Eingänge sind für eine Vielzahl von Anwendungen einsetzbar, einschließlich Feuchtigkeits- und Drucksensoren. 10 VDC Eingänge haben moderate Eingangsimpedanzen, so dass sie weniger anfällig für Störungen sind als 5 VDC Eingänge. Schematische Darstellung 10 VDC Eingang...
- Seite 13 Stroms bevorzugt verwendet. Je höher der Strom durch einen Draht, desto weniger anfällig ist er gegenüber Störungen. Schematische Darstellung 4-20 mA Eingang Board-Platine 0-5 VDC zum internen A/D-Wandler Eingangsklemme Anschluss eines 2-Leiter 4-20 mA Sensors DE-eBM-440 Installationsanleitung.docx Seite 13 © Delta Controls Germany 2023...
- Seite 14 Anschluss eines 3-Leiter 4-20 mA Sensors DE-eBM-440 Installationsanleitung.docx Seite 14 © Delta Controls Germany 2023...
-
Seite 15: Konfiguration Der Analog-Ausgänge
Der Spulenwiderstand des Wieland-Relais beträgt 576 Ohm. Bei 10 VDC Ausgang führt dies zu einem Ausgangsstrom von 17,4 mA. Die Relaiskontakte sind für eine maximale Spannung von 250 VAC und einen maximalen Strom von 10 Ampere ausgelegt. DE-eBM-440 Installationsanleitung.docx Seite 15 © Delta Controls Germany 2023... -
Seite 16: Manuelle Übersteuerung (Ebm-440-M)
4.2.2 Manuelle Übersteuerung (eBM-440-M) Das Modul eBM-440-M verfügt über einen 3-stufigen Handschalter (Hand, Auto, Off) mit einem Schiebepotentiometer (0-100%) für jeden Ausgang und bietet somit die Möglichkeit der manuellen Übersteuerung. Diese Handschalter sind hardwarebasiert und funktionieren bei Spannungsversorgung auch ohne Verbindung zum jeweiligen Automation Engine. -
Seite 17: Led-Anzeigen
(Intensität entsprechend der Stellung des Schiebepotentiometers) bei Handbetrieb und ausgeschaltetem Ausgang. automatischen Betrieb ist die LED grün, die Intensität ändert sich entsprechend Signalstärke von hellem grün (10 VDC) bis gar nicht leuchtend (0 VDC). DE-eBM-440 Installationsanleitung.docx Seite 17 © Delta Controls Germany 2023... -
Seite 18: Spezifikationen
• 8-bit Auflösung • 0-10 VDC, max. 20 mA pro Ausgang • Über Software konfigurierbar als Analog- oder Binär-Ausgang • Optionale 3-stufige Handschalter als Hand- Notbedienebene mit Schiebepotentiometer 0-100 % Zertifikate / Normen DE-eBM-440 Installationsanleitung.docx Seite 18 © Delta Controls Germany 2023...
