Vérifier la tension du secteur
Généralités
Vérifier la tension Avant le montage du connecteur du secteur, vérifier que les transformateurs de souda-
du secteur ge et de commande sont commutés sur la tension de secteur correcte :
VarioStar 1500/
2500/3100

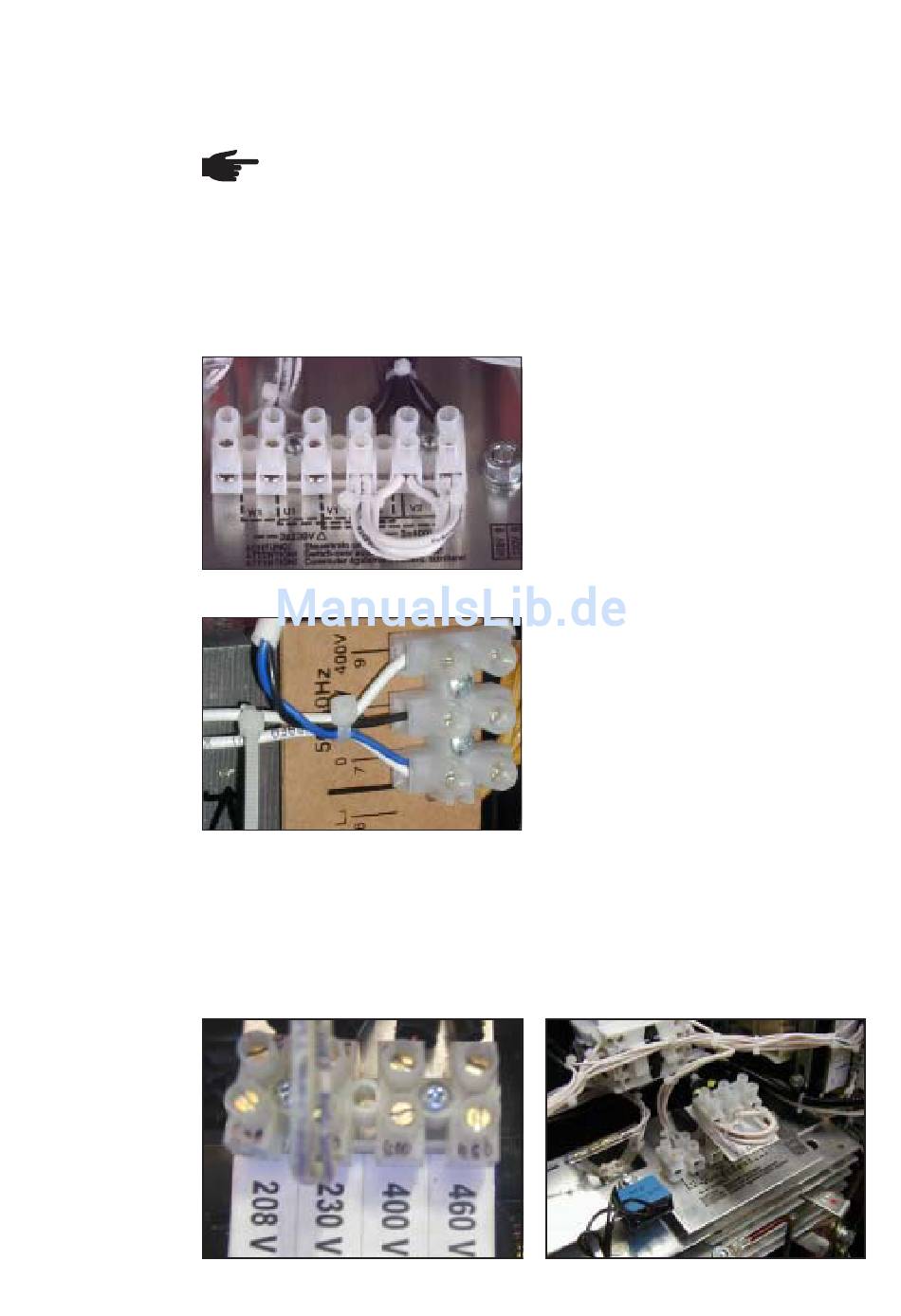

Fig. 5 Planchette à bornes du transformateur de
Fig. 6 Planchette à bornes du transformateur de
Vérifier la tension
1.
du secteur
2.
VarioStar 2500
CSA / 3100 CSA
Fig. 7 Planchette à bornes du transformateur de
REMARQUE ! Une installation électrique mal dimensionnée peut être à
l'origine de dommages importants causés sur l'appareil. Le câble
d'alimentation du secteur ainsi que son fusible doivent être adaptés à la
tension du secteur et à la consommation de courant de la source de courant
(voir caractéristiques techniques)
soudage
commande
Retirer le panneau latéral droit de la source de courant
Comparer la planchette à bornes et le schéma de connexions imprimé pour le
transformateur de soudage et modifier éventuellement le raccordement ou les
ponts conformément au schéma des connexions.
soudage VST 2500 CSA
1. Retirer le panneau latéral droit de la
source de courant
2. Comparer la planchette à bornes et le
schéma de connexions imprimé pour
le transformateur de soudage et
modifier éventuellement les ponts
(connexion en triangle pour 230 V et
en étoile pour 400 V).
3. Comparer la planchette à bornes et le
schéma de connexions imprimé pour
le transformateur de commande Le
câble repéré par un attache-câble
doit être connecté selon la tension du
secteur
4. Remonter la panneau latéral droit de
la source de courant
Fig. 8 Planchette à bornes du transformateur de
soudage VST 3100 CSA
10
