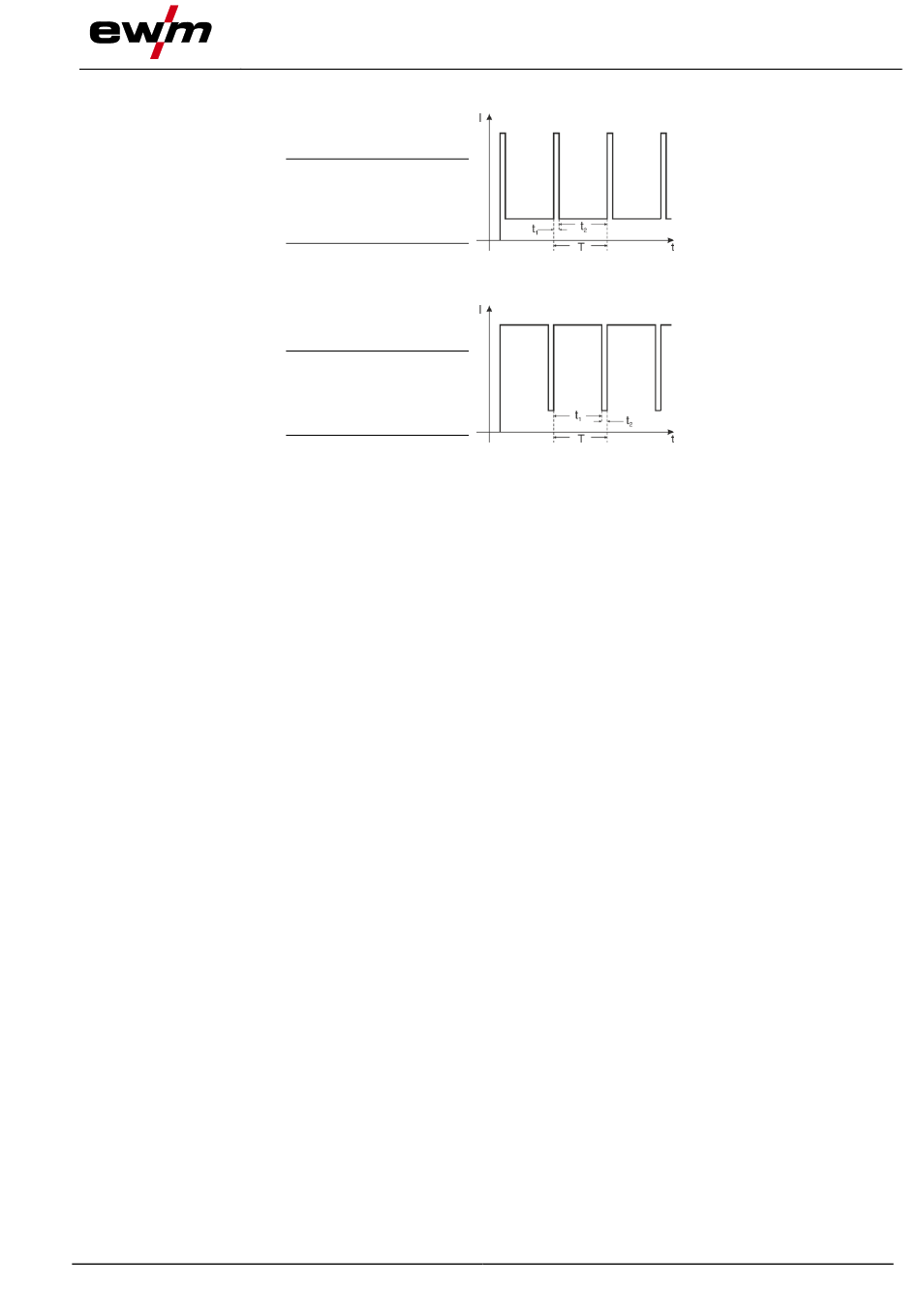

Drehknopf Balance: 10%
Pulszeit t
:
1
0,1 sec =
Pulspausezeit t
0,9 sec =
Drehknopf Balance: 90%
Pulszeit t
:
1
0,9 sec =
Pulspausezeit t
0,1 sec =
5.4.5
RTP3 spotArc 19POL
•
Maximalen Schweißstrom am Schweißgerät vorwählen.
•
Schweißverfahren WIG oder E-Hand einstellen.
•
Pulsen, spotArc-Punkten oder Standard-Betrieb mit Drehschalter Frequenzbereich / Betriebsart ein-
stellen.
Der Absenkstrom am Schweißgerät ist ohne Funktion.
Betriebsart Pulsen
•
Pulsstrom und Pulspausestrom am Fernsteller einstellen.
•
Pulsfrequenz einstellen.
Der Frequenzbereich ist abhängig von der Einstellung des Drehschalters Frequenzbereich.
•
Balance einstellen.
Berechnungsbeispiele für Puls- und Pulspauseströme
•
Maximalen Schweißstrom am Schweißgerät auf 120 A einstellen.
•
Pulsstrom am Fernsteller auf 50 % einstellen.
•
Pulspausestrom am Fernsteller auf 25 % einstellen.
Ergebnis
Pulsstrom = 60 A (120 A x 50 %)
Pulspausestrom = 15 A (120 A x 50 % x 25 %)
099-008097-EW500
7.8.2023
10 %
100 % × 1 Hz
:
2
100 % - 10 %
100 % × 1 Hz
90 %
100 % × 1 Hz
:
100 % - 90 %
2
100 % × 1 Hz
Aufbau und Funktion
Funktionsbeschreibung
27
