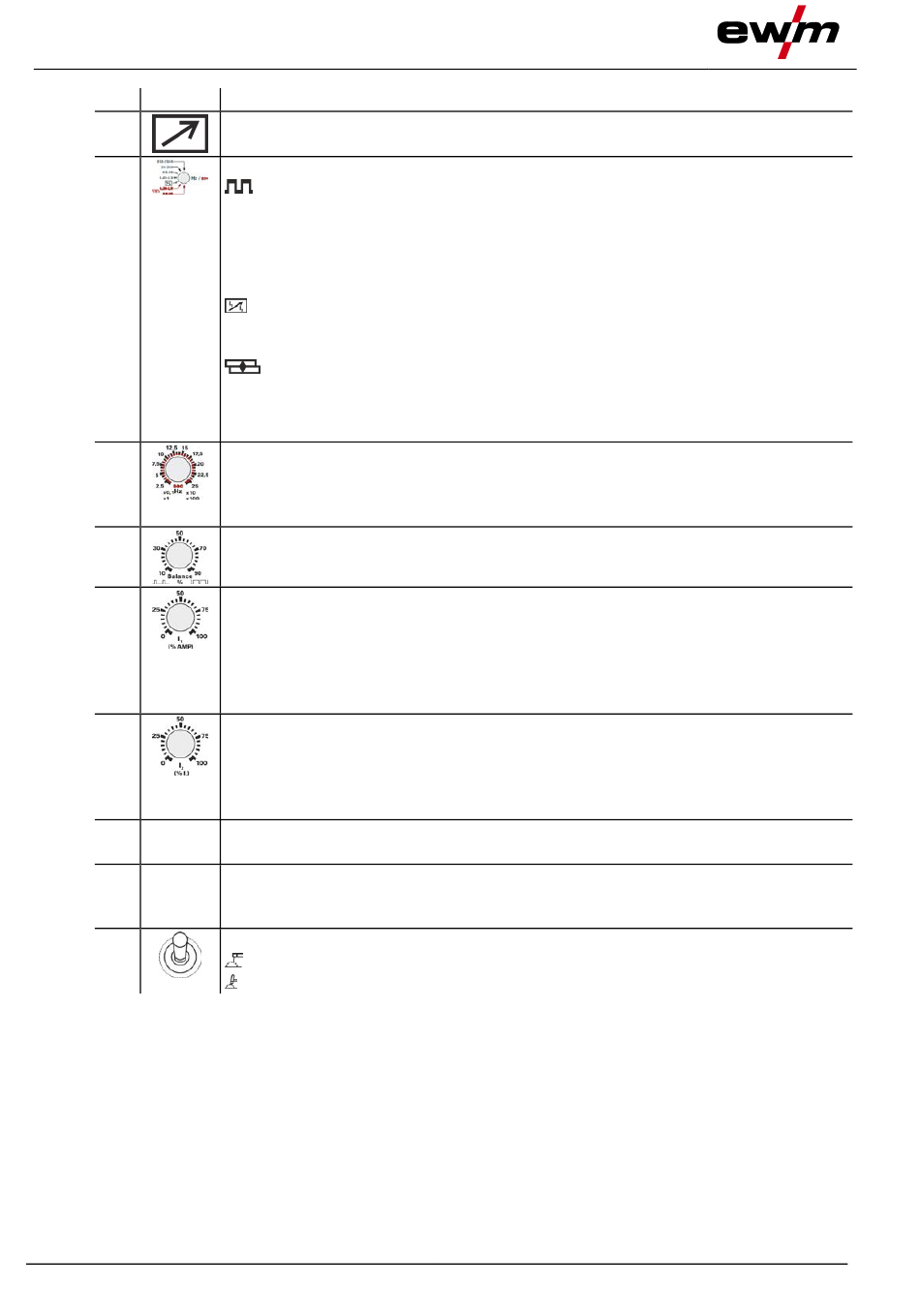

Gerätebeschreibung - Schnellübersicht
RTP2 19POL
Pos. Symbol
2
3
4
5
6
7
8
9
10
18
Beschreibung
0
Anschlussbuchse 19-polig (analog)
Zum Anschluss der Steuerleitung.
Drehschalter Frequenzbereich / Betriebsart
Pulsen
------
Einstellung der Pulsfrequenz in 4 Bereichen:
0,25 bis 2,5 Hz
2,5 bis 25 Hz
25 bis 250 Hz
250 bis 2500 Hz
------- Standard
Standard-Pulsen hier wird zwischen dem Schweißstrom und dem Absenk-
strom hin- und hergeschaltet.
----- Punkten
Einstellung der Punktzeit in 2 Bereichen:
0,25 bis 2,5 s
2,5 bis 25 s
Drehknopf Pulsfrequenz
Einstellen der Puls- und Pulspausezeit.
Der Stellbereich ist von der Anwahl Drehschalter Frequenzbereich / Betriebsart abhän-
gig!
Drehknopf Balance
Pulsen: - Einstellung des Puls-Pausen Verhältnis (10% bis 90%)
Drehknopf I
(Schweiß-, Puls-, Punktstrom)
1
Die Einstellung erfolgt prozentual in Abhängigkeit der Schweißstromeinstellung am
Schweißgerät.
Pulsen: Einstellung Pulsstrom
Punkten: Einstellung Punktstrom
Standard: Einstellung Schweißstrom
Drehknopf I
(Absenkstrom / Pulspausestrom)
2
Die Einstellung erfolgt prozentual in Abhängigkeit der Schweißstromeinstellung I
Fernsteller.
Pulsen: Einstellung Pulspausestrom
Standard: Einstellung Absenkstrom (abrufbar mit dem 2. Brennertaster)
Signalleuchte Pulspausestrom
Signalleuchte leuchtet, wenn der Pulspausestrom fließt.
Signalleuchte Pulsstrom
Signalleuchte leuchtet bei einem betriebsbereiten Fernsteller und wenn Pulsstrom
fließt.
Umschalter Schweißverfahren
-------- E-Hand-Schweißen
--------- WIG-Schweißen
am
1
099-008097-EW500
7.8.2023
