5.7 Hochdruckpumpe warten
1
Schraube Kolbenpatrone
3
Zirkoniumoxid-Kolben (6.2824.070)
5
Feder (6.2824.060)
7
Kolbenpatrone
■■■■■■■■
70
Für diese Aufgabe brauchen Sie das folgende Zubehör:
Zirkoniumoxid-Kolben (6.2824.070)
Rollgabelschlüssel (6.2621.000) aus Zubehör-Kit: Vario/Flex Basis
(6.5000.000).
1 Die Kolbenpatrone zerlegen
VORSICHT
Im Inneren der Kolbenpatrone befindet sich eine gespannte Feder,
die bei plötzlicher Entspannung aus der Kolbenpatrone heraus-
springen kann.
Wenn Sie die Kolbenpatrone öffnen, halten Sie dem Druck der
Feder entgegen und schrauben Sie die Patrone vorsichtig auf.
Die Schraube der Kolbenpatrone mit dem Rollgabelschlüssel lösen
und die Schraube von Hand vorsichtig aufschrauben, dabei dem
Druck der gespannten Feder entgegenhalten.
Den Zirkoniumoxid-Kolben herausziehen und auf ein Papiertuch
legen.
Den Federteller, die Feder und die Kunststoffinnenhülse aus der
Kolbenpatrone entfernen und dazulegen.
Den beiseite gelegten Stützring aus dem Pumpenkopf zu den übri-
gen Teilen legen.

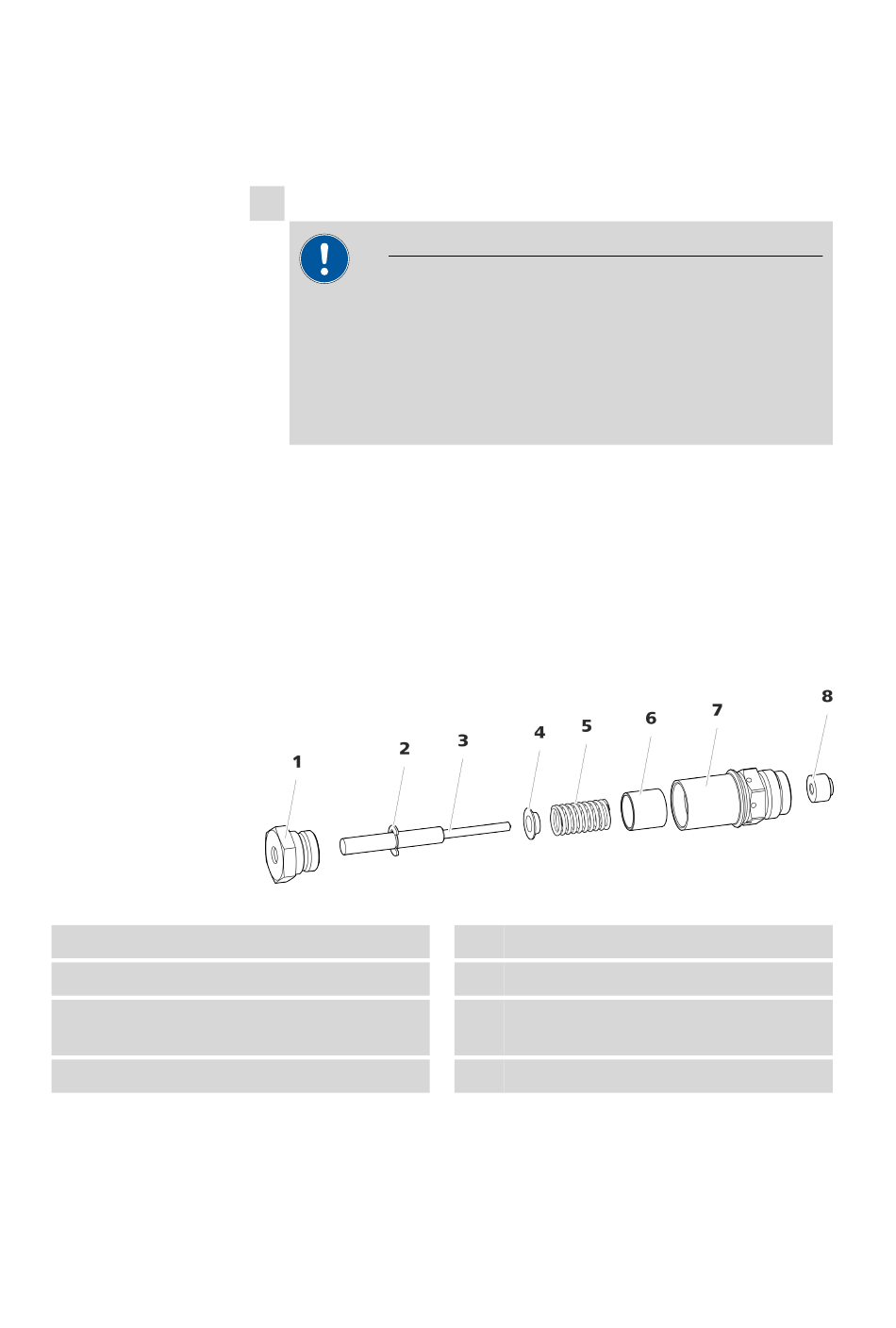

Abbildung 19
Bestandteile der Kolbenpatrone
2
Sicherungsscheibe
4
Federteller
6
Kunststoffinnenhülse
Schützt vor metallischem Abrieb.
8
Stützring
930 Compact IC Flex ChS/Deg (2.930.1260)
■■■■■■■■■■■■■■■■■■■■■■
