Metrohm 930 Compact IC Flex Kurzanleitung
Vorschau ausblenden
Andere Handbücher für 930 Compact IC Flex:
Verwandte Anleitungen für Metrohm 930 Compact IC Flex
Inhaltszusammenfassung für Metrohm 930 Compact IC Flex

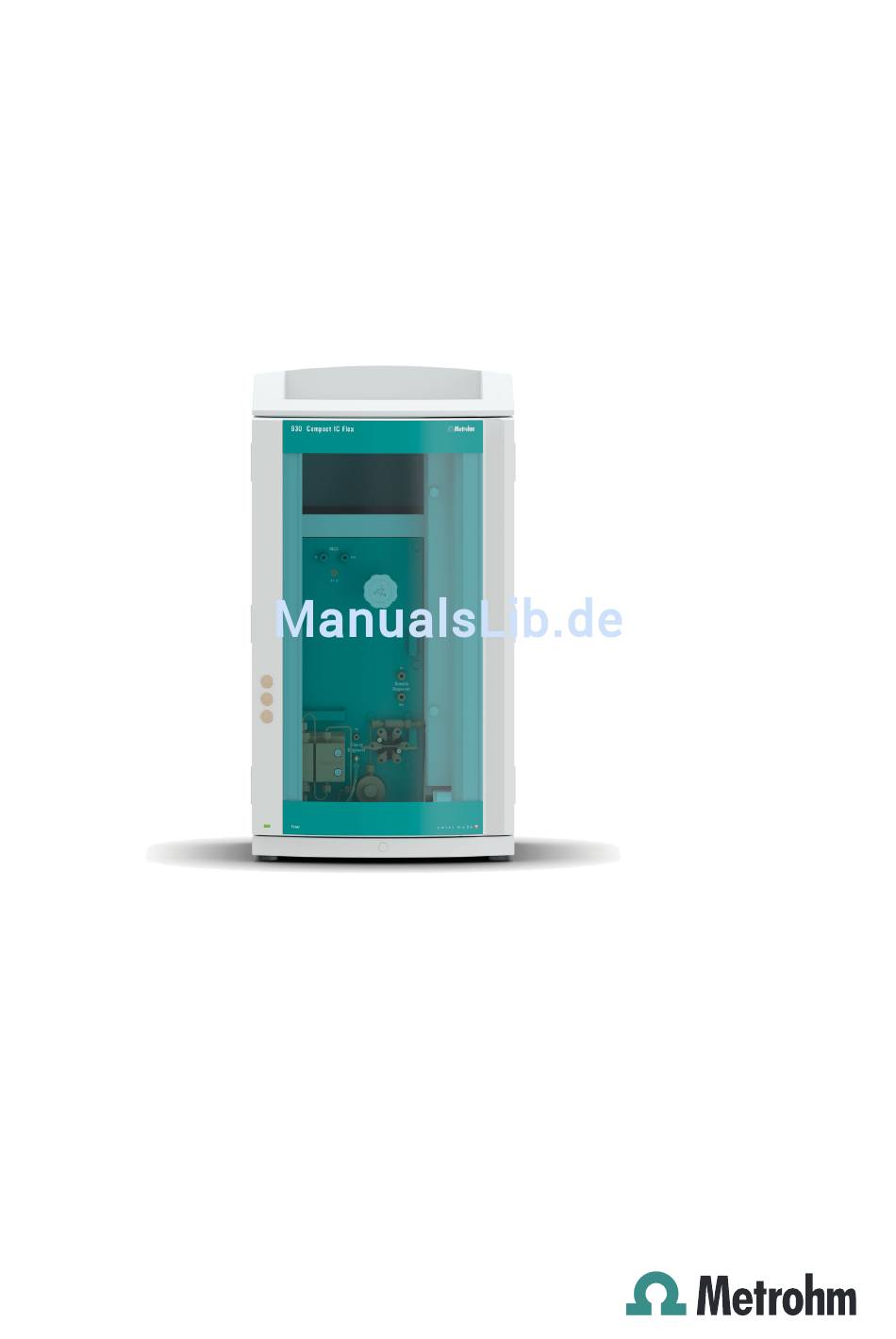

- Seite 1 930 Compact IC Flex 930 Compact IC Flex Oven SeS/Deg Handbuch – Kurzanleitung 8.930.8118DE / 2017-07-31...
- Seite 3 Metrohm AG CH-9100 Herisau Schweiz Telefon +41 71 353 85 85 Fax +41 71 353 89 01 info@metrohm.com www.metrohm.com 930 Compact IC Flex 930 Compact IC Flex Oven SeS/Deg 2.930.2460 Handbuch – Kurzanleitung 8.930.8118DE / 2017-07-31...
- Seite 4 Technical Communication Metrohm AG CH-9100 Herisau techcom@metrohm.com Diese Dokumentation ist urheberrechtlich geschützt. Alle Rechte vorbehal- ten. Diese Dokumentation wurde mit grösster Sorgfalt erstellt. Dennoch sind Fehler nicht vollständig auszuschliessen. Bitte richten Sie diesbezügliche Hinweise an die obenstehende Adresse.
-
Seite 5: Inhaltsverzeichnis
Inline-Filter installieren ............20 4.10 Pulsationsdämpfer installieren .......... 20 4.11 Injektionsventil ..............20 4.12 Metrohm Suppressor Module (MSM) ....... 20 4.12.1 Rotoren einsetzen ..............21 4.12.2 Metrohm Suppressor Module (MSM) anschliessen ....22 ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Oven SeS/Deg (2.930.2460) - Seite 6 4.18 Gerät ans Stromnetz anschliessen ........30 4.19 Erste Inbetriebnahme ............31 4.20 Vorsäule anschliessen und spülen ........33 4.21 Trennsäule anschliessen ............. 34 4.22 Konditionierung ..............36 5 Bedienung 6 Zubehör Index ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Oven SeS/Deg (2.930.2460)
- Seite 7 Rückseite ..................10 Abbildung 3 Transportsicherungsschrauben entfernen ......... 14 Abbildung 4 Schlauchbeschwerer und Ansaugfilter installieren ......19 Abbildung 5 Metrohm Suppressor Module (MSM) – Anschlusskapillaren ....23 Abbildung 6 MCS anschliessen ................25 ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Oven SeS/Deg (2.930.2460)
-
Seite 9: Über Diese Kurzanleitung
Handbuch. Neben einer Einleitung, Sicherheitshinweisen und einer Geräteübersicht finden Sie Angaben zu Installation und Bedienung des 930 Compact IC Flex Oven SeS/Deg sowie zur Gewährleistung. Das detail- lierte Handbuch steht im Internet als PDF-Datei zum Herunterladen bereit. Handbuch herunterladen Sie finden das detaillierte Handbuch im Internet unter http://www.metrohm.com/:... -
Seite 10: Einleitung
Die intelligente Software MagIC Net. ￭ Der 930 Compact IC Flex wird über die Software MagIC Net bedient. Das Gerät wird via USB-Kabel an einen Computer angeschlossen, auf welchem MagIC Net installiert ist. Die intelligente Software erkennt das Gerät auto- matisch und überprüft dessen Funktionsfähigkeit. -
Seite 11: Inline-Filter
Adapter, einfach untereinander ausgetauscht wer- den. Die Rotoren gehören nicht zum Lieferumfang des Gerätes. Der für die Anwendung passende Rotor und ggf. der Adapter muss separat bestellt werden. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Oven SeS/Deg (2.930.2460) -
Seite 12: Trennsäule
Geschichte (Inbetriebnahme, Betriebsstunden, Injektio- nen usw.) abgespeichert sind. Bestimmungsgemässe Verwendung Der 930 Compact IC Flex Oven SeS/Deg wird für die ionenchromatogra- phische Bestimmung von Anionen, Kationen oder polaren Substanzen mit sequenzieller Suppression eingesetzt. Die sequenzielle Suppression besteht aus: der chemischen Suppression mit dem Metrohm Suppressor Module ￭... -
Seite 13: Sicherheitshinweise
Die elektrische Sicherheit beim Umgang mit dem Gerät ist im Rahmen der internationalen Norm IEC 61010 gewährleistet. WARNUNG Nur von Metrohm qualifiziertes Personal ist befugt, Servicearbeiten an elektronischen Bauteilen auszuführen. WARNUNG Öffnen Sie niemals das Gehäuse des Gerätes. Das Gerät könnte dabei Schaden nehmen. -
Seite 14: Schutz Gegen Elektrostatische Aufladungen
Stellen Sie das Gerät an einem gut belüfteten Standort (z. B. Abzug) ￭ auf. Halten Sie jegliche Zündquellen vom Arbeitsplatz fern. ￭ Beseitigen Sie verschüttete Flüssigkeiten und Feststoffe unverzüglich. ￭ Befolgen Sie die Sicherheitshinweise des Chemikalienherstellers. ￭ ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Oven SeS/Deg (2.930.2460) -
Seite 15: Recycling Und Entsorgung
Dieses Zeichen warnt vor elektrischer Gefährdung. WARNUNG Dieses Zeichen warnt vor Hitze oder heissen Geräte- teilen. WARNUNG Dieses Zeichen warnt vor biologischer Gefährdung. VORSICHT Dieses Zeichen weist auf eine mögliche Beschädi- gung von Geräten oder Geräteteilen hin. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Oven SeS/Deg (2.930.2460) - Seite 16 ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 2.4 Darstellungskonventionen HINWEIS Dieses Zeichen markiert zusätzliche Informationen und Ratschläge. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Oven SeS/Deg (2.930.2460)
-
Seite 17: Geräteübersicht
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 3 Geräteübersicht 3 Geräteübersicht Vorderseite Abbildung 1 Vorderseite Flaschenhalter Säulenhalter Säulenofen Suppressor Proben-Degasser Inline-Filter Injektionsventil Purge-Ventil Pulsationsdämpfer 10 Bodenwanne ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Oven SeS/Deg (2.930.2460) -
Seite 18: Rückseite
Abbildung 2 Rückseite Flaschenhalter Ablaufschlauch-Anschluss Zum Anschliessen eines Ablaufschlauches, der ausgetretene Flüssigkeit aus dem Fla- schenhalter ableitet. Rändelschrauben Rückwand Zum Befestigen der abnehmbaren Rück- Abnehmbar. Erlaubt den Zugriff auf den wand. Detektorraum. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Oven SeS/Deg (2.930.2460) -
Seite 19: Typenschild
20 Vakuum-Anschluss Zum Anschliessen des Gerätes am Computer Mit einem Stopfen verschlossen. mit dem USB-Kabel (6.2151.020). 21 Netzanschluss-Buchse Netzanschluss-Buchse zum Anschliessen des Netzkabels und Netzschalter zum Einschal- ten und Ausschalten des Gerätes. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Oven SeS/Deg (2.930.2460) -
Seite 20: Installation
Befeuchten Sie ein Tuch mit Aceton und wischen Sie damit die Enden der Kapillaren ab, bevor Sie die Kapillare mit der Druck- schraube befestigen. Ziehen Sie die Druckschrauben mit Schlüssel (6.2739.000) fest. ￭ ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Oven SeS/Deg (2.930.2460) - Seite 21 3 Die Kapillare bis zum Anschlag in die Kupplung oder in den Anschluss stecken und festhalten. 4 Erst dann die Druckschraube zudrehen. Während dem Zudrehen die Kapillare in der Anschlagsposition festhalten. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Oven SeS/Deg (2.930.2460)
-
Seite 22: Transportsicherungsschrauben Entfernen
Für die Vakuumpumpe. Nur vorhanden, Für die Hochdruckpumpe. wenn das Gerät einen Degasser oder einen -Suppressor (MCS) besitzt. Bewahren Sie die Transportsicherungsschrauben auf. Setzen Sie die Trans- portsicherungsschrauben für jeden grösseren Transport des Gerätes wieder ein. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Oven SeS/Deg (2.930.2460) -
Seite 23: Ablaufschläuche Und Lecksensor Anschliessen
Die Ablaufschläuche sind angeschlossen. ￭ Das Lecksensor-Anschlusskabel ist in die Lecksensor-Anschlussbuchse ￭ eingesteckt. Der 930 Compact IC Flex ist eingeschaltet. ￭ Der Lecksensor ist in der Software auf aktiv geschaltet. ￭ 4.4.1 Ablaufschläuche montieren Flüssigkeit, die im Flaschenhalter oder im Detektorraum austritt, fliesst zur Rückseite des Gerätes. -
Seite 24: Lecksensor Anschliessen
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 4.4 Ablaufschläuche und Lecksensor anschliessen Ablaufschläuche montieren 4.4.2 Lecksensor anschliessen Lecksensor-Anschlusskabel einstecken Das Lecksensor-Anschlusskabel ist in der Bodenwanne aufgerollt. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Oven SeS/Deg (2.930.2460) -
Seite 25: Säulenofen
M6 und M8. Das Zubehörset Schlauchadapter für Ansaugfilter (6.2744.210) ￭ Dieses Zubehörset enthält einen Filterhalter, eine Feststellschraube sowie einen Schlauchbeschwerer. Einen Ansaugfilter (6.2821.090) ￭ Das Adsorberrohr (6.1609.000) ￭ Die NS-Klammer (6.2023.020) ￭ ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Oven SeS/Deg (2.930.2460) -
Seite 26: Ansaugfilter Vorspülen
Um Luftblasen nach der Installation des Ansaugfilters zu vermeiden, empfehlen wir den Ansaugfilter mit Wasser oder Eluent vorzuspülen. Zum Vorspülen brauchen Sie den Halter für Eluent-Ansaugfilter (6.2744.360), eine Spritze sowie die Purge-Kanüle (6.2816.040). ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Oven SeS/Deg (2.930.2460) -
Seite 27: Ansaugfilter Montieren
Das Ende des Schlauches sollte ungefähr bis zur Mitte des Ansaugfilters reichen. Den Ansaugfilter am Filterhalter festschrauben. ￭ Abbildung 4 Schlauchbeschwerer und Ansaugfilter installieren Eluent-Degasser anschliessen Der Eluent-Degasser ist vollständig angeschlossen. Es sind keine Installati- onsarbeiten nötig. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Oven SeS/Deg (2.930.2460) -
Seite 28: Hochdruckpumpe Installieren
Das Injektionsventil ist vollständig angeschlossen. Es sind keine Installati- onsarbeiten nötig. 4.12 Metrohm Suppressor Module (MSM) Der Suppressorantrieb des 930 Compact IC Flex kann unterschiedliche Rotoren aufnehmen. Die grossen Rotoren wie der MSM‑HC Rotor A (6.2842.000) und der MSM‑HC Rotor C (6.2842.200) können direkt einge- setzt werden. -
Seite 29: Rotoren Einsetzen
￭ Die grossen Rotoren können direkt ins Rotorgehäuse eingesetzt werden. VORSICHT Wenn der Rotor nicht richtig eingesetzt wird, kann er während der Inbetriebnahme zerstört werden. Befolgen Sie daher die folgende Anleitung genau. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Oven SeS/Deg (2.930.2460) -
Seite 30: Kleine Rotoren Einsetzen
Sie den Adapter (6.2842.020). 4.12.2 Metrohm Suppressor Module (MSM) anschliessen Die drei auf dem Anschlussstück mit 1, 2 und 3 nummerierten Eingänge und Ausgänge der Suppressoreinheiten besitzen je 2 fest montierte PTFE- Kapillaren. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Oven SeS/Deg (2.930.2460) -
Seite 31: Empfohlene Installation
Einlasskapillare für den Eluenten. regenerant waste reg. Einlasskapillare für die Regenerierlösung. Auslasskapillare für die Regenerierlösung; zum Abfallbehälter. waste rins. rinsing solution Auslasskapillare für die Spüllösung; zum Einlasskapillare für die Spüllösung. Abfallbehälter. Empfohlene Installation ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Oven SeS/Deg (2.930.2460) -
Seite 32: Flaschen Mit Hilfslösungen Installieren
Flaschen mit Hilfslösungen installieren Zubehör Zum Anschliessen der Flaschen der Hilfslösungen brauchen Sie das fol- gende Zubehör: Zubehör aus Zubehör-Kit: IC Vario/Flex SeS (6.5000.020) ￭ Zubehör aus IC-Ausrüstung: Dosino Regeneration (6.5330.190) ￭ ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Oven SeS/Deg (2.930.2460) -
Seite 33: Metrohm Co Suppressor (Mcs)
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 4 Installation 4.13 Metrohm CO Suppressor (MCS) 4.13.1 MCS anschliessen Der MCS wird zwischen dem Metrohm Suppressor Module (MSM) und dem Leitfähigkeitsdetektor angeschlossen. MCS anschliessen Abbildung 6 MCS anschliessen Luft-Ansaugkapillare Druckschraube kurz (6.2744.070) Zum Ansaugen von CO -armer Luft (durch An der Luft-Ansaugkapillare montiert. -
Seite 34: Co 2 -Adsorberkartusche Cw Vorbereiten
Damit öffnen Sie die kleine Öffnung im Deckel der CO -Adsorberkar- tusche CW, durch welche die Luft angesaugt wird. Die CO -Adsorberkartusche CW ist nun bereit für die Installation. HINWEIS Die neue CO -Adsorberkartusche CW (6.2837.100) funktioniert ohne vorgeschaltete H O-Adsorberkartusche. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Oven SeS/Deg (2.930.2460) -
Seite 35: Co 2 -Adsorberkartusche Cw Installieren
-Adsorberkartusche CW wie folgt: 4.14 Leitfähigkeitsdetektor installieren Der 930 Compact IC Flex bietet im Detektorraum Platz für einen Detektor und weiteres Zubehör. Der Detektor ist als separates Gerät erhältlich und wird mit einem separaten Handbuch geliefert. Detektor ins Gerät einsetzen Befolgen Sie die Anweisungen im Kapitel Detektor einsetzen im Handbuch zum Detektor. -
Seite 36: Amperometrischen Detektor Installieren
4.15 Amperometrischen Detektor installieren 4.15 Amperometrischen Detektor installieren Der 930 Compact IC Flex bietet im Detektorraum Platz für einen Detektor und weiteres Zubehör. Der Detektor ist als separates Gerät erhältlich und wird mit einem separaten Handbuch geliefert. Detektor ins Gerät einsetzen Befolgen Sie die Anweisungen im Kapitel Detektor einsetzen im Handbuch zum Detektor. -
Seite 37: Gerät An Den Computer Anschliessen
HINWEIS Wenn das Gerät an den Computer angeschlossen wird, muss es ausge- schaltet sein. Zubehör Für diesen Arbeitsschritt brauchen Sie das folgende Zubehör: USB-Verbindungskabel (6.2151.020) aus dem Zubehör-Kit: Vario/Flex ￭ Basis (6.5000.000) ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Oven SeS/Deg (2.930.2460) -
Seite 38: Gerät Ans Stromnetz Anschliessen
Wenn der Verdacht besteht, dass Feuchtigkeit ins Gerät eingedrun- ￭ gen ist, das Gerät von der Energieversorgung trennen. Servicearbeiten und Reparaturarbeiten an elektrischen und elektron- ￭ ischen Bauteilen darf nur Personal ausführen, das von Metrohm dafür qualifiziert ist. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Oven SeS/Deg (2.930.2460) -
Seite 39: Netzkabel Anschliessen
Eine geeignete Methode importieren (oder erstellen). ￭ Siehe auch: MagIC Net Bedienungslehrgang und Online-Hilfe. 2 Gerät vorbereiten Sicherstellen, dass der Eluent-Ansaugschlauch in den Eluenten ein- ￭ getaucht ist und genügend Eluent in der Eluentenflasche vorhan- den ist. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Oven SeS/Deg (2.930.2460) -
Seite 40: Equilibrierung Starten
￭ MagIC Net erkennt das Gerät und all seine Module. 3 Equilibrierung starten In MagIC Net die Equilibrierung starten: Arbeits- ￭ platz ▶ Ablauf ▶ Equilibrierung ▶ Start HW. 4 Hochdruckpumpe entlüften ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Oven SeS/Deg (2.930.2460) -
Seite 41: Vorsäule Anschliessen Und Spülen
31). Bis dahin müssen die Vorsäule und die Trennsäule durch eine Kupp- lung (6.2744.040) ersetzt werden. Zubehör Für diesen Arbeitsschritt brauchen Sie das folgende Zubehör: Vorsäule (passend zur Trennsäule) ￭ Vorsäule anschliessen ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Oven SeS/Deg (2.930.2460) -
Seite 42: Vorsäule Spülen
Lösung mit dem verwendeten Eluenten mischbar ist (Angaben des Her- stellers beachten). HINWEIS Schliessen Sie die Trennsäule erst nach der ersten Inbetriebnahme des Gerätes an. Setzen Sie bis dahin anstelle der Vorsäule und der Trenn- säule eine Kupplung (6.2744.040) ein. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Oven SeS/Deg (2.930.2460) - Seite 43 In MagIC Net die manuelle Bedienung starten und die Hochdruck- ￭ pumpe auswählen: Manuell ▶ Manuelle Bedienung ▶ Pumpe – Fluss: schrittweise auf die im Säulemerkblatt empfohlene Flussrate erhöhen. – Ein Die Trennsäule ca. zehn Minuten mit Eluent spülen. ￭ ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Oven SeS/Deg (2.930.2460)
-
Seite 44: Konditionierung
￭ zeichneten Flussrichtung richtig eingesetzt ist (Pfeil muss in Fluss- richtung zeigen). Sicherstellen, dass der Eluent-Ansaugschlauch in den Eluenten ein- ￭ getaucht ist und genügend Eluent in der Eluentenflasche vorhan- den ist. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Oven SeS/Deg (2.930.2460) -
Seite 45: System Konditionieren
Kapillarschneider kürzen und die Druck- schraube wieder anziehen. 4 System konditionieren Das System so lange mit Eluent spülen, bis die gewünschte Stabilität der Basislinie erreicht ist. Das Gerät ist nun bereit für Messungen von Proben. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Oven SeS/Deg (2.930.2460) -
Seite 46: Bedienung
￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 5 Bedienung Der 930 Compact IC Flex Oven SeS/Deg wird ausschliesslich über die Soft- ware MagIC Net bedient. Informationen zur Bedienung finden Sie im Bedienungslehrgang zu MagIC Net sowie in der Online-Hilfe. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Oven SeS/Deg (2.930.2460) -
Seite 47: Zubehör
Die PDF-Datei mit den Zubehördaten wird erstellt. HINWEIS Wenn Sie Ihr neues Gerät erhalten, empfehlen wir, die Zubehörliste aus dem Internet herunterzuladen, auszudrucken und als Referenz zusam- men mit dem Handbuch aufzubewahren. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Oven SeS/Deg (2.930.2460) -
Seite 48: Index
Schutz ........ 15 Netzspannung ......5 Installation ......12 Vorsäule Installation ......33 IC-Säule PC-Anschluss ......29 Spülen ........ 34 siehe "Trennsäule" ....34 Proben-Degasser Injektionsventil ......3 Installation ......28 Installation ......20 ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Oven SeS/Deg (2.930.2460)
