Die Kolbenpatrone Zerlegen; Abbildung 21 Bestandteile Der Kolbenpatrone - Metrohm 930 Compact IC Flex Handbuch

￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭
1 Schraube Kolbenpatrone
3 Zirkoniumoxid-Kolben (6.2824.070)
5
Feder (6.2824.060)
7 Kolbenpatrone
930 Compact IC Flex Oven/ChS/PP (2.930.2300)
Für diese Aufgabe brauchen Sie das folgende Zubehör:
Zirkoniumoxid-Kolben (6.2824.070)
￭
Rollgabelschlüssel (6.2621.000) aus Zubehör-Kit: Vario/Flex Basis
￭
(6.5000.000).

1 Die Kolbenpatrone zerlegen

VORSICHT
Im Inneren der Kolbenpatrone befindet sich eine gespannte Feder,
die bei plötzlicher Entspannung aus der Kolbenpatrone heraus-
springen kann.
Wenn Sie die Kolbenpatrone öffnen, halten Sie dem Druck der
Feder entgegen und schrauben Sie die Patrone vorsichtig auf.
Die Schraube der Kolbenpatrone mit dem Rollgabelschlüssel lösen
￭
und die Schraube von Hand vorsichtig aufschrauben, dabei dem
Druck der gespannten Feder entgegenhalten.
Den Zirkoniumoxid-Kolben herausziehen und auf ein Papiertuch
￭
legen.
Den Federteller, die Feder und die Kunststoffinnenhülse aus der
￭
Kolbenpatrone entfernen und dazulegen.
Den beiseite gelegten Stützring aus dem Pumpenkopf zu den übri-
￭
gen Teilen legen.

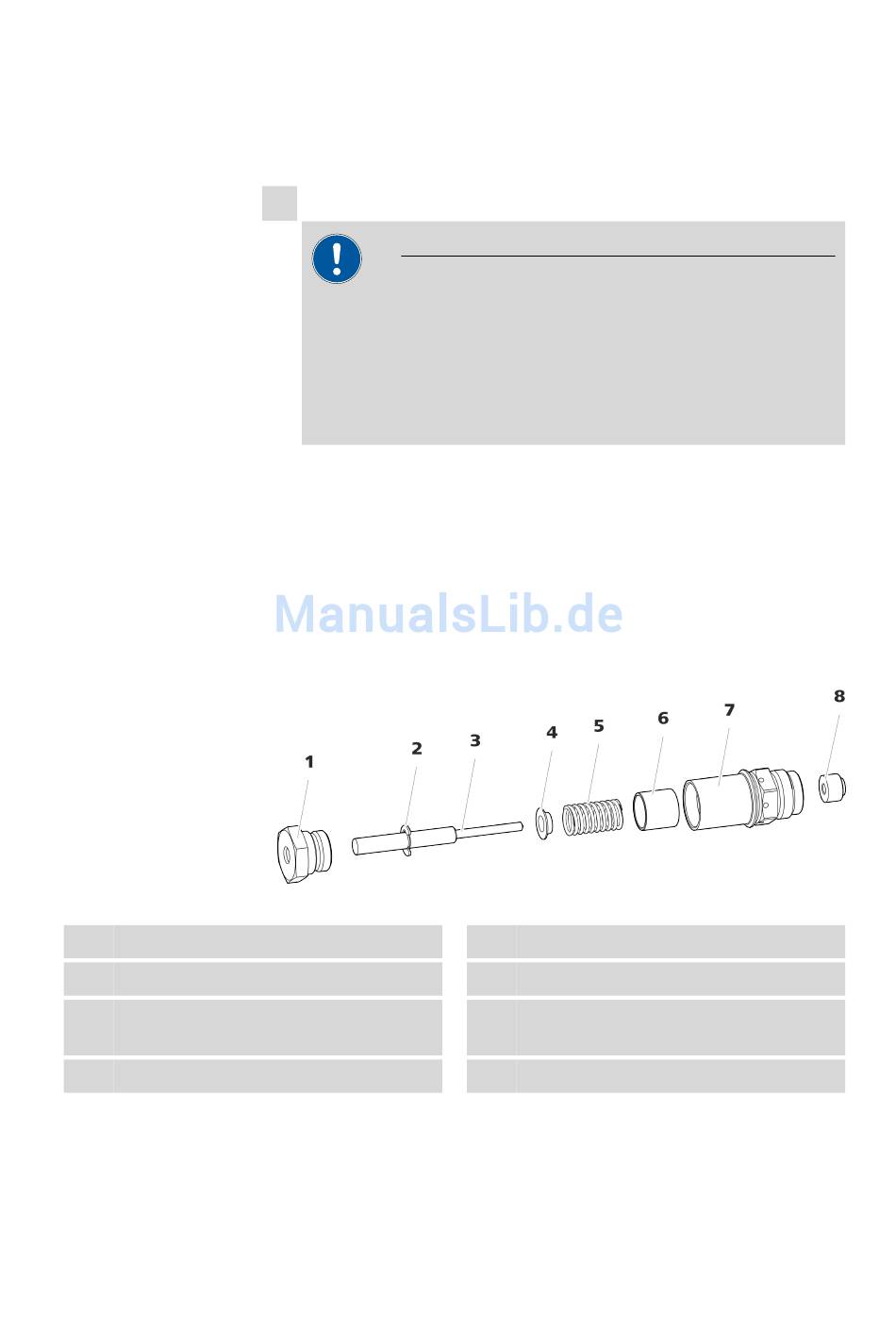

Abbildung 21 Bestandteile der Kolbenpatrone
2 Sicherungsscheibe
4 Federteller
6
Kunststoffinnenhülse
Schützt vor metallischem Abrieb.
8 Stützring
