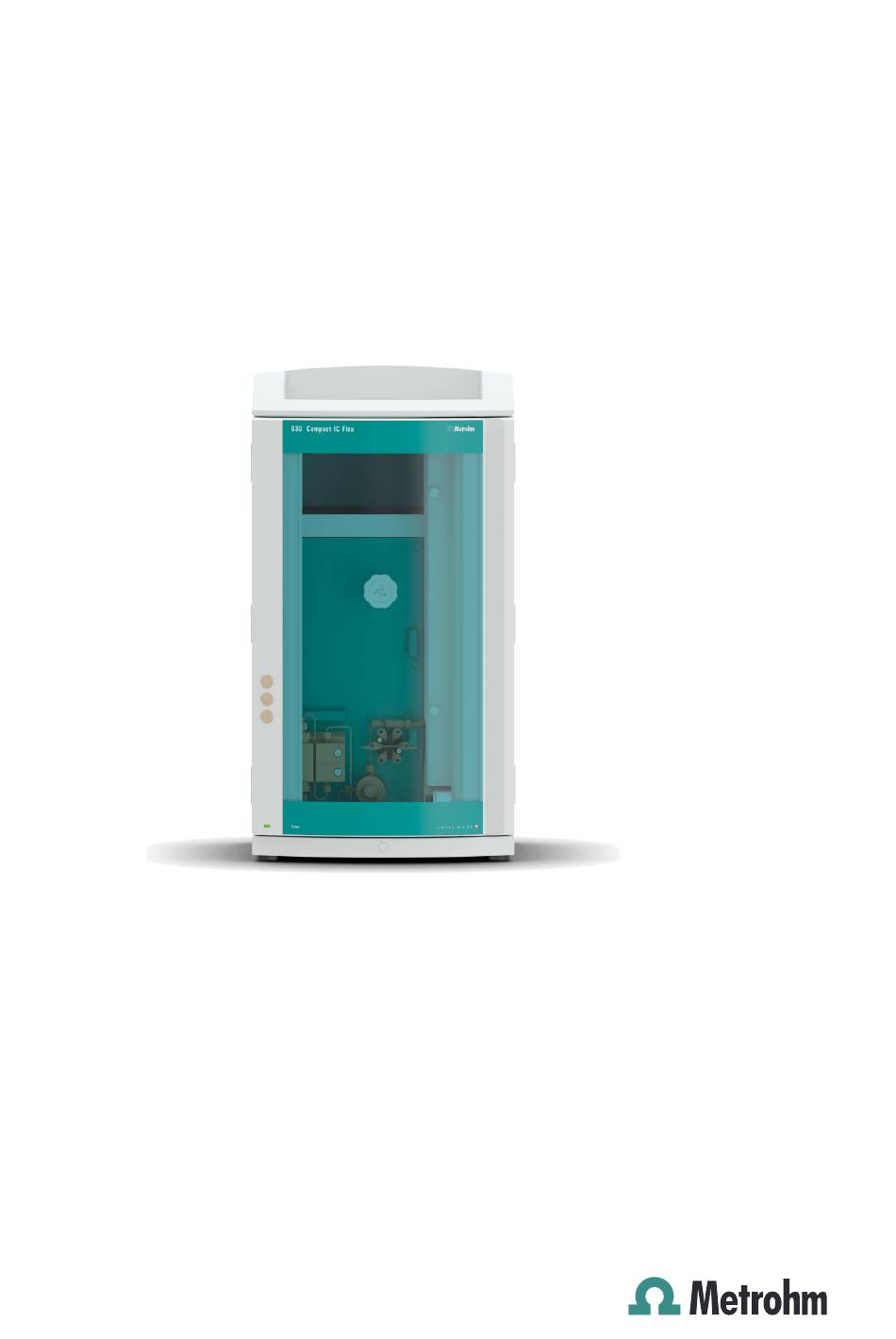

- Seite 1 930 Compact IC Flex 930 Compact IC Flex Oven/ChS Handbuch – Kurzanleitung 8.930.8113DE / v3 / 2023-12-31...
- Seite 3 Metrohm AG CH-9100 Herisau Schweiz Telefon +41 71 353 85 85 Fax +41 71 353 89 01 info@metrohm.com www.metrohm.com 930 Compact IC Flex 930 Compact IC Flex Oven/ChS 2.930.2200 Handbuch – Kurzanleitung 8.930.8113DE / v3 / 2023-12-31...
- Seite 4 Technical Communication Metrohm AG CH-9100 Herisau techcom@metrohm.com Diese Dokumentation ist urheberrechtlich geschützt. Alle Rechte vorbehal- ten. Diese Dokumentation wurde mit grösster Sorgfalt erstellt. Dennoch sind Fehler nicht vollständig auszuschliessen. Bitte richten Sie diesbezügliche Hinweise an die obenstehende Adresse.
- Seite 5 Eluentenflasche anschliessen ..........16 Hochdruckpumpe installieren ..........19 Inline-Filter installieren ............19 Pulsationsdämpfer installieren .......... 19 4.10 Injektionsventil ..............19 4.11 Metrohm Suppressor Module (MSM) ....... 19 4.11.1 Rotoren einsetzen ..............20 4.11.2 Metrohm Suppressor Module (MSM) anschliessen ....21 4.12 Leitfähigkeitsdetektor installieren ........
- Seite 6 4.15 Gerät ans Stromnetz anschliessen ........26 4.16 Erste Inbetriebnahme ............27 4.17 Vorsäule anschliessen und spülen ........29 4.18 Trennsäule anschliessen ............. 30 4.19 Konditionierung ..............32 5 Bedienung 6 Zubehör Index ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Oven/ChS (2.930.2200)
- Seite 7 Abbildung 1 Vorderseite ..................8 Abbildung 2 Rückseite ................... 9 Abbildung 3 Transportsicherungsschrauben entfernen ......... 13 Abbildung 4 Schlauchbeschwerer und Ansaugfilter installieren ......18 Abbildung 5 Metrohm Suppressor Module (MSM) – Anschlusskapillaren ....22 930 Compact IC Flex Oven/ChS (2.930.2200) ￭￭￭￭￭￭￭￭...
- Seite 9 Die vorliegende Kurzanleitung enthält wichtige Kapitel aus dem detaillier- ten Handbuch. Neben einer Einleitung, Sicherheitshinweisen und einer Geräteübersicht finden Sie Angaben zu Installation und Bedienung des 930 Compact IC Flex Oven/ChS sowie zur Gewährleistung. Das detaillierte Handbuch steht im Internet als PDF-Datei zum Herunterladen bereit. Handbuch herunterladen Sie finden das detaillierte Handbuch im Internet unter http://www.metrohm.com/:...
- Seite 10 überprüft dessen Funktionsfähigkeit. Die Software steuert und überwacht das Gerät, sie wertet die gemessenen Daten aus und ver- waltet diese in einer Datenbank. Der 930 Compact IC Flex Oven/ChS setzt sich aus folgenden Modulen zusammen: Gehäuse Das stabile Gehäuse beherbergt die elektronischen Bauteile des Gerätes mit ihren Schnittstellen sowie einem Anschluss für eine Trennsäule.
- Seite 11 Die Rotoren gehören nicht zum Lieferumfang des Gerätes. Der für die Anwendung passende Rotor und ggf. der Adapter muss separat bestellt werden. Detektor Metrohm bietet eine Reihe unterschiedlicher Detektoren für verschiedene Analyseaufgaben an. Der passende Detektortyp muss als separates Gerät bestellt werden. 930 Compact IC Flex Oven/ChS (2.930.2200)
- Seite 12 Geschichte (Inbetriebnahme, Betriebsstunden, Injektio- nen usw.) abgespeichert sind. Bestimmungsgemässe Verwendung Der 930 Compact IC Flex Oven/ChS wird für die ionenchromatographische Bestimmung von Anionen oder polaren Substanzen mit chemischer Sup- pression eingesetzt. Bei Bedarf kann er auch für die Bestimmung von Kationen, polaren Sub- stanzen oder Anionen ohne chemische Suppression eingesetzt werden.
- Seite 13 ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 2 Einleitung WARNUNG Nur von Metrohm qualifiziertes Personal ist befugt, Servicearbeiten an elektronischen Bauteilen auszuführen. WARNUNG Öffnen Sie niemals das Gehäuse des Gerätes. Das Gerät könnte dabei Schaden nehmen. Zudem besteht eine erhebliche Verletzungsgefahr, falls dabei unter Strom stehende Bauteile berührt werden.
- Seite 14 Umwelt und Gesundheit zu verringern. Lokale Behörden, Entsorgungs- dienste oder Händler liefern genauere Informationen zur Entsorgung. Für die fachgerechte Entsorgung von Elektroaltgeräten innerhalb der Europä- ischen Union WEEE-EU-Richtlinie (WEEE = Waste Electrical and Electronic Equipment) beachten. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Oven/ChS (2.930.2200)
- Seite 15 Dieses Zeichen warnt vor Hitze oder heissen Geräte- teilen. WARNUNG Dieses Zeichen warnt vor biologischer Gefährdung. VORSICHT Dieses Zeichen weist auf eine mögliche Beschädi- gung von Geräten oder Geräteteilen hin. HINWEIS Dieses Zeichen markiert zusätzliche Informationen und Ratschläge. 930 Compact IC Flex Oven/ChS (2.930.2200) ￭￭￭￭￭￭￭￭...
- Seite 16 Vorderseite Abbildung 1 Vorderseite Flaschenhalter Säulenhalter Bietet Platz für die Eluentenflasche und wei- Zum Einhängen der Trennsäule (iColumn). teres Zubehör. Mit Säulenerkennung. Säulenofen Metrohm Suppressor Module (MSM) Inline-Filter Injektionsventil Pulsationsdämpfer Bodenwanne Mit Lecksensor. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Oven/ChS (2.930.2200)
- Seite 17 Drehknopf in der Mitte und Drucksensor. 11 Detektorraum Bietet Platz für einen Einlegedetektor und weiteres Zubehör. Rückseite Abbildung 2 Rückseite Flaschenhalter Ablaufschlauch-Anschluss Zum Anschliessen eines Ablaufschlauches, der ausgetretene Flüssigkeit aus dem Fla- schenhalter ableitet. 930 Compact IC Flex Oven/ChS (2.930.2200) ￭￭￭￭￭￭￭￭...
- Seite 18 Mit USB 1 und USB 2 beschriftet. Zum Zum Anschliessen des Gerätes am Computer Anschliessen von USB-Geräten. mit dem USB-Kabel (6.2151.020). 19 Netzanschluss-Buchse Netzanschluss-Buchse zum Anschliessen des Netzkabels und Netzschalter zum Einschal- ten und Ausschalten des Gerätes. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Oven/ChS (2.930.2200)
- Seite 19 Befeuchten Sie ein Tuch mit Aceton und wischen Sie damit die Enden der Kapillaren ab, bevor Sie die Kapillare mit der Druck- schraube befestigen. Ziehen Sie die Druckschrauben mit Schlüssel (6.2739.000) fest. ￭ 930 Compact IC Flex Oven/ChS (2.930.2200) ￭￭￭￭￭￭￭￭...
- Seite 20 Kapillare an der Spitze der Druckschraube 1 bis 2 mm herausragt. 3 Die Kapillare bis zum Anschlag in die Kupplung oder in den Anschluss stecken und festhalten. 4 Erst dann die Druckschraube zudrehen. Während dem Zudrehen die Kapillare in der Anschlagsposition festhalten. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Oven/ChS (2.930.2200)
- Seite 21 Für die Vakuumpumpe. Nur vorhanden, Für die Hochdruckpumpe. wenn das Gerät einen Degasser oder einen -Suppressor (MCS) besitzt. Bewahren Sie die Transportsicherungsschrauben auf. Setzen Sie die Trans- portsicherungsschrauben für jeden grösseren Transport des Gerätes wieder ein. 930 Compact IC Flex Oven/ChS (2.930.2200) ￭￭￭￭￭￭￭￭...
- Seite 22 Flüssigkeit zur Bodenwanne, wo sich der Lecksensor befin- det. Zubehör Für diesen Arbeitsschritt brauchen Sie folgende Teile aus dem Zubehör-Kit: Vario/Flex Basis (6.5000.000): 2 × Silikonschlauch (6.1816.020) ￭ Y-Verbinder (6.1807.010) ￭ Ausserdem brauchen Sie eine Schere. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Oven/ChS (2.930.2200)
- Seite 23 ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 4 Installation Ablaufschläuche montieren 4.4.2 Lecksensor anschliessen Lecksensor-Anschlusskabel einstecken Das Lecksensor-Anschlusskabel ist in der Bodenwanne aufgerollt. 930 Compact IC Flex Oven/ChS (2.930.2200) ￭￭￭￭￭￭￭￭...
- Seite 24 M6 und M8. Das Zubehörset Schlauchadapter für Ansaugfilter (6.2744.210) ￭ Dieses Zubehörset enthält einen Filterhalter, eine Feststellschraube sowie einen Schlauchbeschwerer. Einen Ansaugfilter (6.2821.090) ￭ Das Adsorberrohr (6.1609.000) ￭ Die NS-Klammer (6.2023.020) ￭ ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Oven/ChS (2.930.2200)
- Seite 25 4 Installation Eluent-Ansaugschlauch anschliessen 1 Ansaugfilter vorspülen HINWEIS Den Ansaugfilter nur mit Handschuhen anfassen. Um Luftblasen nach der Installation des Ansaugfilters zu vermeiden, empfehlen wir den Ansaugfilter mit Reinstwasser oder Eluent vorzu- spülen. 930 Compact IC Flex Oven/ChS (2.930.2200) ￭￭￭￭￭￭￭￭...
- Seite 26 Das lose Ende des Eluent-Ansaugschlauches in den Ansaugfilter ￭ stecken. Das Ende des Schlauches sollte ungefähr bis zur Mitte des Ansaugfilters reichen. Den Ansaugfilter am Filterhalter festschrauben. ￭ Abbildung 4 Schlauchbeschwerer und Ansaugfilter installieren ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Oven/ChS (2.930.2200)
- Seite 27 MSM‑LC Rotor A (6.2844.000) müssen zuerst im Adapter (6.2842.020) platziert werden, dieser wird dann in das Suppressorgehäuse eingesetzt. Zum Anschliessen des Metrohm Suppressor Module (MSM) ans IC-System wird für alle Rotoren das Anschlussstück (6.2835.010) verwendet. 930 Compact IC Flex Oven/ChS (2.930.2200)
- Seite 28 Anschlussstück (6.2835.010) ￭ Die grossen Rotoren können direkt ins Rotorgehäuse eingesetzt werden. VORSICHT Wenn der Rotor nicht richtig eingesetzt wird, kann er während der Inbetriebnahme zerstört werden. Befolgen Sie daher die folgende Anleitung genau. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Oven/ChS (2.930.2200)
- Seite 29 Sie den Adapter (6.2842.020). 4.11.2 Metrohm Suppressor Module (MSM) anschliessen Die drei auf dem Anschlussstück mit 1, 2 und 3 nummerierten Eingänge und Ausgänge der Suppressoreinheiten besitzen je 2 fest montierte PTFE- Kapillaren. 930 Compact IC Flex Oven/ChS (2.930.2200) ￭￭￭￭￭￭￭￭...
- Seite 30 Einlasskapillare für den Eluenten. regenerant waste reg. Einlasskapillare für die Regenerierlösung. Auslasskapillare für die Regenerierlösung; zum Abfallbehälter. waste rins. rinsing solution Auslasskapillare für die Spüllösung; zum Einlasskapillare für die Spüllösung. Abfallbehälter. Empfohlene Installation ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Oven/ChS (2.930.2200)
- Seite 31 4.11.2.1 Flaschen mit Hilfslösungen installieren Zubehör Zum Anschliessen der Flaschen der Hilfslösungen brauchen Sie das fol- gende Zubehör: Zubehör aus Zubehör-Kit: IC Vario/Flex ChS (6.5000.030) ￭ Zubehör aus IC-Ausrüstung: Dosino Regeneration (6.5330.190) ￭ 930 Compact IC Flex Oven/ChS (2.930.2200) ￭￭￭￭￭￭￭￭...
- Seite 32 HINWEIS Die Trennsäule wird erst während der ersten Inbetriebnahme ins Gerät eingesetzt. Bis dahin muss die Detektor-Einlasskapillare mit einer Kupp- lung (6.2744.040) mit der Kapillare out des Metrohm Suppressor Module (MSM) verbunden werden. Zubehör Für diesen Arbeitsschritt brauchen Sie das folgende Zubehör: Kupplung (6.2744.040)
- Seite 33 Für diesen Arbeitsschritt brauchen Sie das folgende Zubehör: USB-Verbindungskabel (6.2151.020) aus dem Zubehör-Kit: Vario/Flex ￭ Basis (6.5000.000) USB-Kabel anschliessen 1 Das USB-Kabel in die PC-Anschlussbuchse an der Geräterückseite ein- stecken. 2 Das andere Ende in eine USB-Buchse des Computers einstecken. 930 Compact IC Flex Oven/ChS (2.930.2200) ￭￭￭￭￭￭￭￭...
- Seite 34 Sobald der Verdacht besteht, dass Feuchtigkeit ins Gerät eingedrun- ￭ gen ist, das Gerät von der Energieversorgung trennen. Servicearbeiten und Reparaturarbeiten an elektrischen und elektron- ￭ ischen Bauteilen darf nur Personal ausführen, das von Metrohm dafür qualifiziert ist. Netzkabel anschliessen Zubehör Netzkabel mit folgenden Spezifikationen: Länge: max.
- Seite 35 Lösung vorhanden ist. Überprüfen, ob die Detektor- Auslasskapillare in den Abfallbehälter geleitet oder mit dem Waste Collector verbunden ist. Das Gerät einschalten. ￭ MagIC Net erkennt das Gerät und all seine Module. 930 Compact IC Flex Oven/ChS (2.930.2200) ￭￭￭￭￭￭￭￭...
- Seite 36 4 Hochdruckpumpe entlüften Mit der Spritze so lange Eluent ansaugen, bis sich im Eluent- Ansaugschlauch keine Luftblasen mehr befinden. 5 Gerät ohne Säulen spülen Das Gerät (ohne Säulen) 10 Minuten lang mit Eluent spülen. ￭ ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Oven/ChS (2.930.2200)
- Seite 37 (6.2744.040) ersetzt werden. Zubehör Für diesen Arbeitsschritt brauchen Sie das folgende Zubehör: Vorsäule (passend zur Trennsäule) ￭ Vorsäule anschliessen Vorsäule spülen 1 Vorsäule spülen Ein Becherglas unter den Ausgang der Vorsäule stellen. ￭ 930 Compact IC Flex Oven/ChS (2.930.2200) ￭￭￭￭￭￭￭￭...
- Seite 38 Lösung mit dem verwendeten Eluenten mischbar ist (Angaben des Her- stellers beachten). HINWEIS Schliessen Sie die Trennsäule erst nach der ersten Inbetriebnahme des Gerätes an. Setzen Sie bis dahin anstelle der Vorsäule und der Trenn- säule eine Kupplung (6.2744.040) ein. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Oven/ChS (2.930.2200)
- Seite 39 In MagIC Net die manuelle Bedienung starten und die Hochdruck- ￭ pumpe auswählen: Manuell ▶ Manuelle Bedie- nung ▶ Pumpe – Fluss: schrittweise auf die im Säulemerkblatt empfohlene Flussrate erhöhen. – Ein Die Trennsäule ca. 10 Minuten mit Eluent spülen. ￭ 930 Compact IC Flex Oven/ChS (2.930.2200) ￭￭￭￭￭￭￭￭...
- Seite 40 Sicherstellen, dass die Säule gemäss der auf dem Aufkleber einge- ￭ zeichneten Flussrichtung richtig eingesetzt ist (Pfeil muss in Fluss- richtung zeigen). Sicherstellen, dass der Eluent-Ansaugschlauch in den Eluenten ein- ￭ getaucht ist und genügend Eluent in der Eluentenflasche vorhan- den ist. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Oven/ChS (2.930.2200)
- Seite 41 Kapillarschneider kürzen und die Druck- schraube wieder anziehen. 4 System konditionieren Das System so lange mit Eluent spülen, bis die gewünschte Stabilität der Basislinie erreicht ist. Das Gerät ist nun bereit für Messungen von Proben. 930 Compact IC Flex Oven/ChS (2.930.2200) ￭￭￭￭￭￭￭￭...
- Seite 42 ￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭￭ 5 Bedienung Der 930 Compact IC Flex Oven/ChS wird ausschliesslich über die Software MagIC Net bedient. Informationen zur Bedienung finden Sie im Bedie- nungslehrgang zu MagIC Net sowie in der Online-Hilfe. ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Oven/ChS (2.930.2200)
- Seite 43 4 Auf der Registerkarte Zubehör auf PDF Download klicken. Die PDF-Datei mit den Zubehördaten wird erstellt. HINWEIS Wenn Sie Ihr neues Gerät erhalten, empfehlen wir, die Zubehörliste aus dem Internet herunterzuladen, auszudrucken und als Referenz zusam- men mit dem Handbuch aufzubewahren. 930 Compact IC Flex Oven/ChS (2.930.2200) ￭￭￭￭￭￭￭￭...
- Seite 44 ........... 19 Verbindungen Installation ......11 Hochdruckpumpe PC-Anschluss ......25 Vorsäule Schutz ........ 14 Pulsationsdämpfer Installation ......29 Installation ......19 Spülen ........ 29 IC-Säule siehe "Trennsäule" ....30 Säule siehe "Trennsäule" ....30 ￭￭￭￭￭￭￭￭ 930 Compact IC Flex Oven/ChS (2.930.2200)
