Spannungsversorgung und Busleitungen anschließen sowie Adresse einstellen
FLM
685301
Bei einem Fieldline-Modular-Buskoppler auf den ein weiteres Gerät folgt müssen
der ankommende und der weiterführende Bus angeschlossen werden (Bild 2-4,
A1). Beim letzten Gerät eines DeviceNet™-Segmentes wird nur der ankommende
Bus angeschlossen (Bild 2-4, A2 ). Auf den Anschluss für den weiterführenden Bus
wird ein Abschlusswiderstand (1) gesetzt.

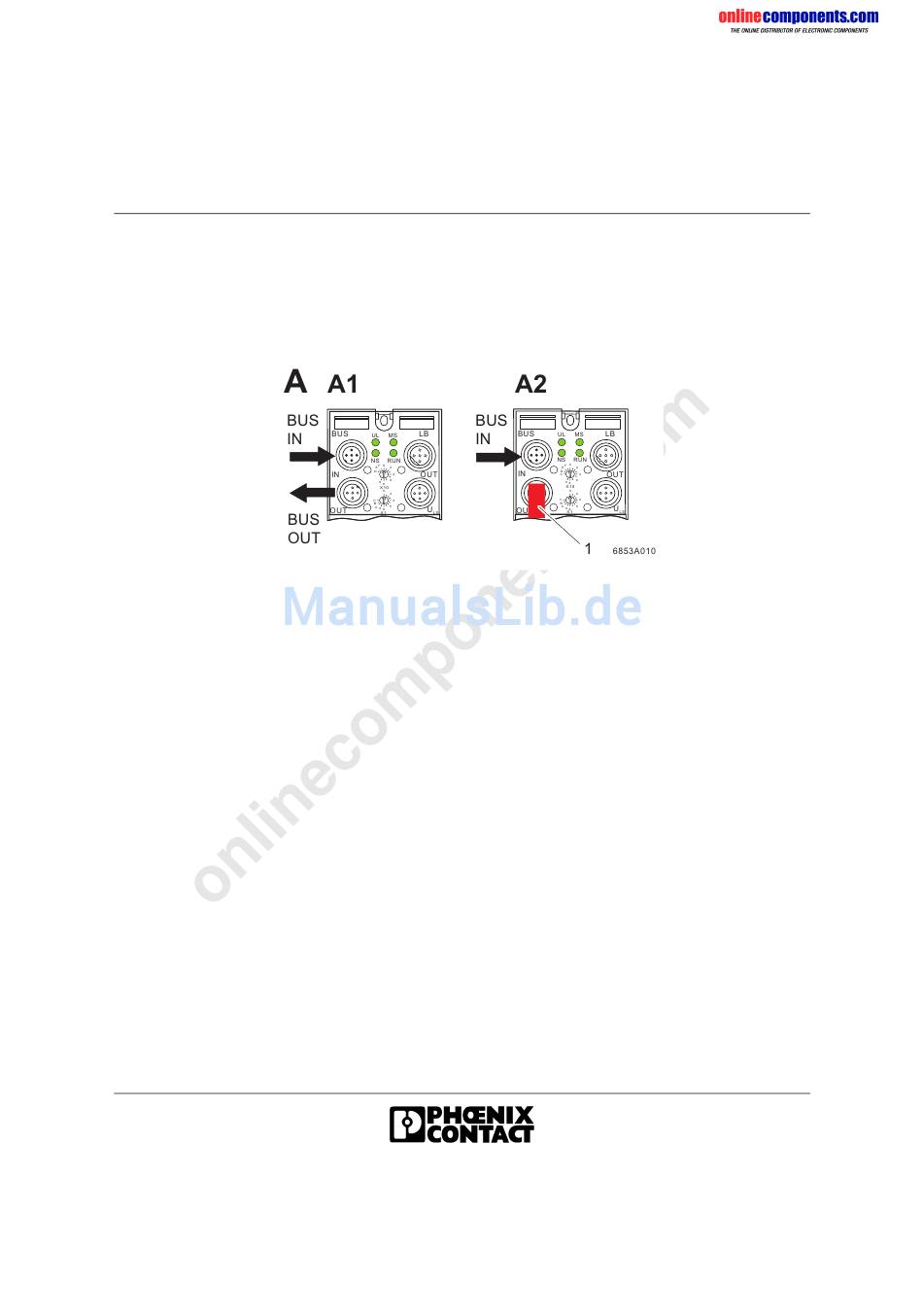

Bild 2-4
Möglichkeiten des Anschlusses von Bus und Abschlusswiderstand
bei Fieldline-Modular-Buskopplern
A
Anschluss über BUS IN / BUS OUT
A1
Ankommender und weiterführender Bus
A2
Ankommender Bus und Abschlusswiderstand
1
Abschlusswiderstand
2-5
