FLS FLM DN SYS PRO UM
Tabelle 1-1
Eckdaten des Netzwerkes
Topologie
Anzahl der Teilnehmer im DeviceNet™
Maximale Ausdehnung
Übertragungsgeschwindigkeit
Hauptleitung
1-4

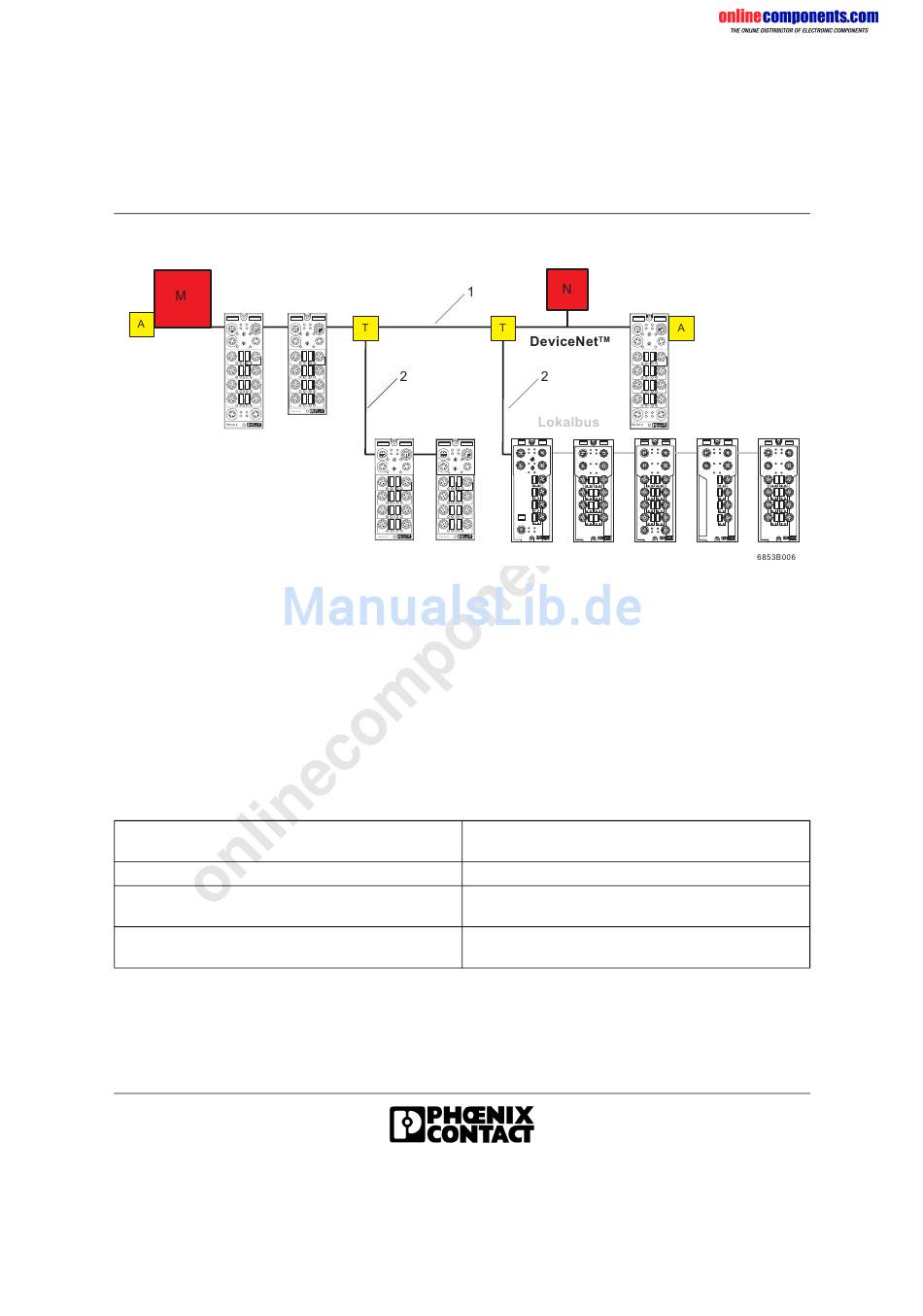

Bild 1-1
Beispielhafter Aufbau eines DeviceNet™-Systems
M
Master
N
Netzteil
A
Abschlusswiderstand
T
Abzweig (Tap)
1
Hauptleitung (DeviceNet™, Trunk line)
2
Stichleitung (Nebenleitung, Drop line)
Treten keine Abzweige im Netz auf, dient die Hauptleitung als Verbindung der Teil-
nehmern. Sind Abzweige vorhanden, werden Teilnehmerabgriffe über die Hauptlei-
tung verbunden.
Linie, aktiver Busabschluss an beiden Enden (Ab-
schlusswiderstand); Stichleitungen sind möglich
64
abhängig von der Übertragungsgeschwindigkeit
(siehe Tabelle 1-2 auf Seite 1-6)
125 kBit/s, 250 kBit/s und 500 kBit/s
(siehe Tabelle 1-2 auf Seite 1-6)
685301
