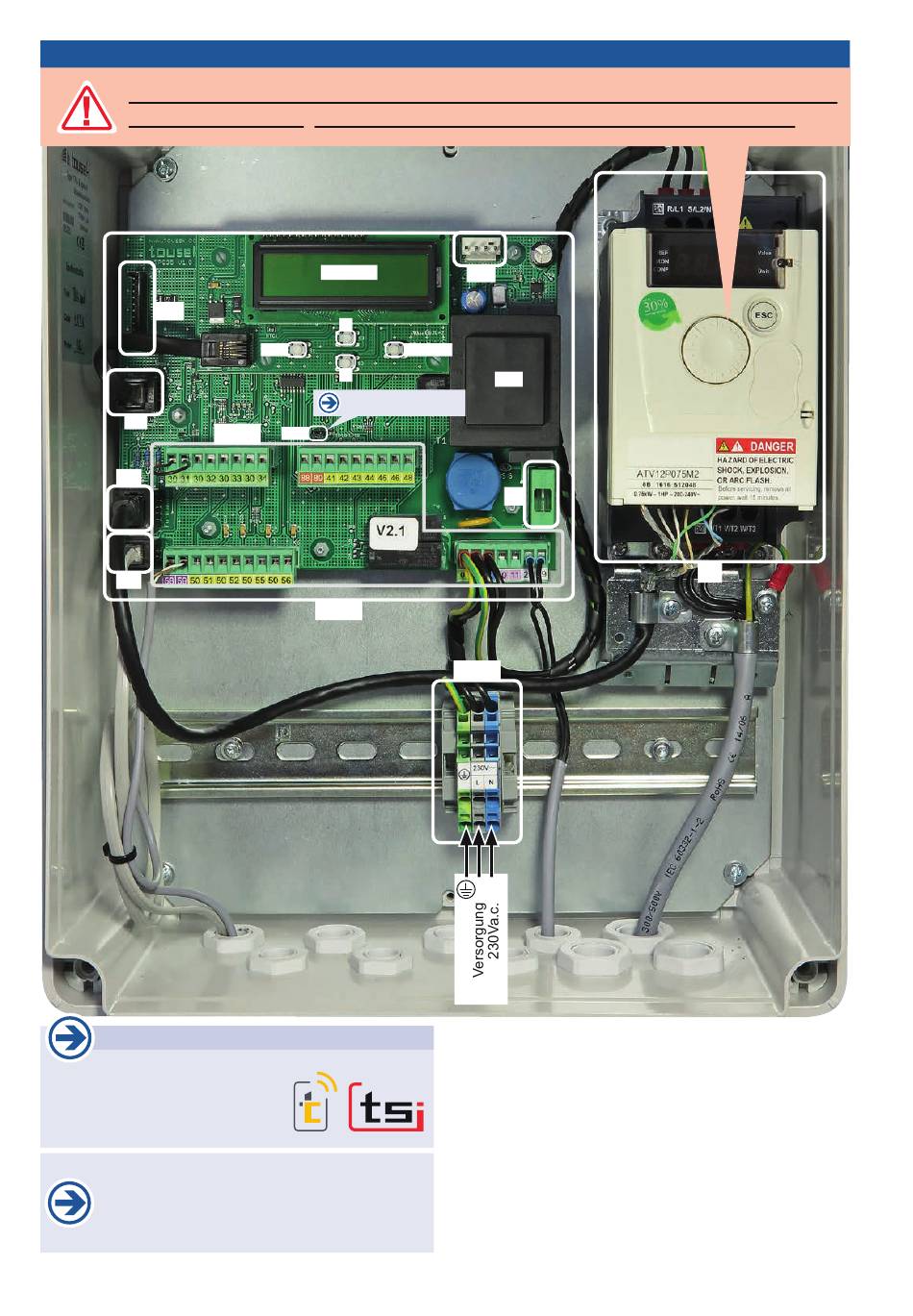

Aufbau des Steuerungskastens

WICHTIG: Die Werkseinstellung des Frequenzumformers (FU) darf nicht
verändert werden ! Bei jedem Eingriff erlischt automatisch die Garantie !
FE
D
FU
S
Wichtig
Das optionale „tousek-connect"
oder das „tousek-Service-Interface"
muss mit dem Anschluss (D)
verbunden werden!
• Der Frequenzumformer und die Notentriegelung
sind vorverdrahtet.
• Die 230Va.c. Versorgung ist an der Klemmleiste
K2 auf der Hutschiene anzuschließen.
- 4 -
Display
+
ESC
Jumer (J) = ON !
J
K1
ST
Schiebetorantrieb TPS 6(10)speed
ZM
ENTER
T
F
K2
L N
Komponenten des Steuerungskastens
(K1) Klemmenleisten des Steuerungsprints (ST)
(K2) Klemmleiste auf der Hutschiene (Versorgung)
(D)
Displayanschluss bzw. TC-/TSI-Anschluss (optio-
nales „tousek-connect" / „tousek-Service-Interface"
(FU) Anschluss Frequenzumformer
(S)
Sensoranschluss
(FE) Steckplatz für optionalen Funkempfänger
(ZM) Steckplatz für optionales Zusatzmodul
(F)
Sicherung T 1A
(T)
Transformator
(J)
Jumper (gesetzt lassen !)
FU
tousek / TPS-6-10speed_ti_01 / 13. 05. 2019
