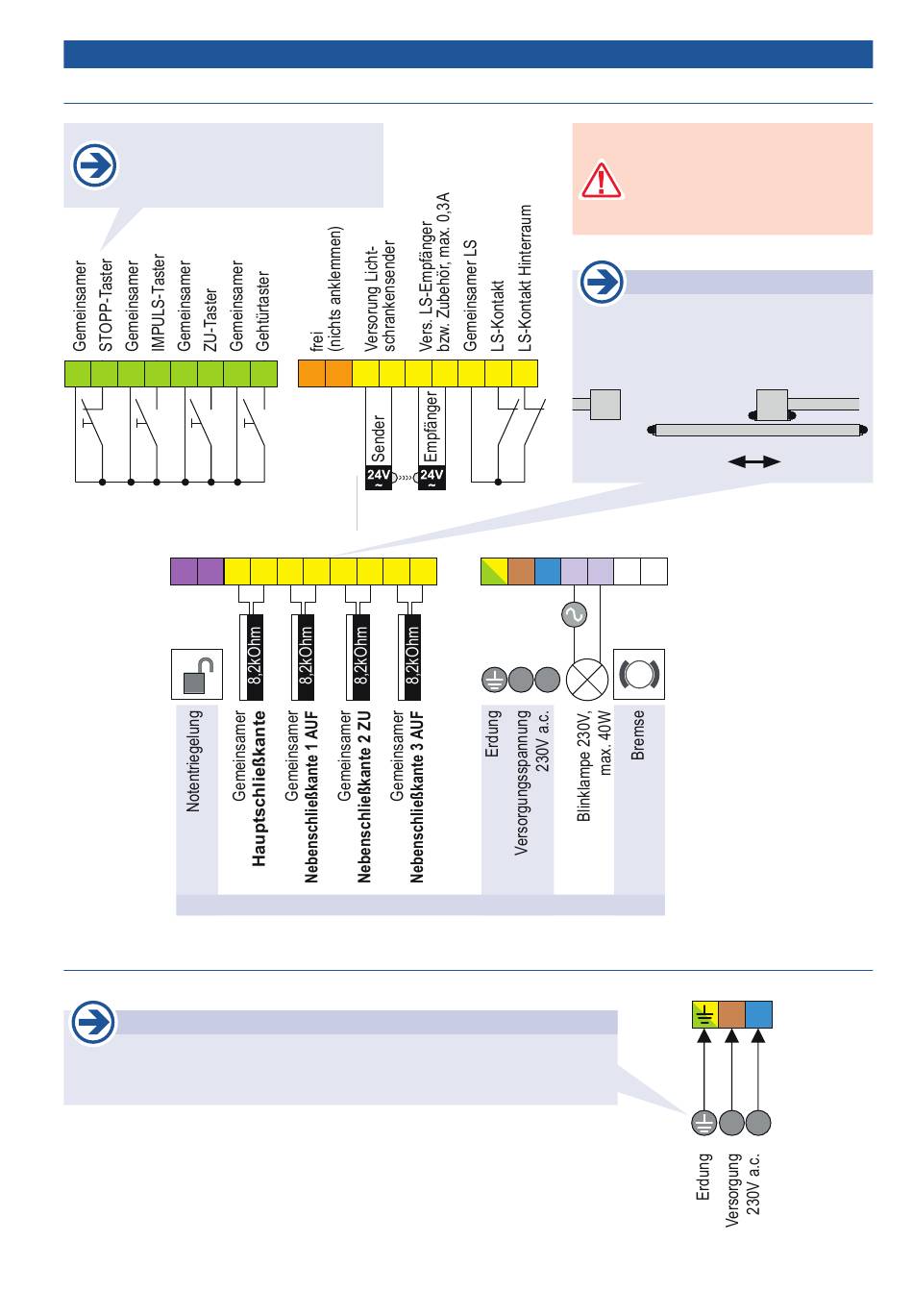

Klemmenbelegung
Klemmleisten K1 des Steuerungsprints
Wird kein STOPP-Taster ange-
schlossen, so sind die Klemmen
30/31 zu brücken (Drahtbrücke
werksmäßig gesetzt).
30 31 30 32 30 33 30 34
58 59
50 51 50 52 50 55 50 56
Klemmleisten K2 (auf der Hutschiene)
Wichtig: Versorgungsanschluss / Erdung
Die 230V a.c. Versorgungsleitung und die Erdung sind an der Klemmleiste K2,
auf der Hutschiene wie abgebildet anzuschließen !
tousek / TPS-6-10speed_ti_01 / 13. 05. 2019
88 89 41 42 43 44 45 46 48
88 89
v orverdrahtet
Schiebetorantrieb TPS 6(10)speed
Der Stoppeingang hat keine Not-
Aus-Funktion! - Um die Not-Aus-
Funktion zu gewährleisten, ist in der
Zuleitung ein allpolig trennender
Not-Aus-Schalter, der sich nach
Betätigung verriegelt, vorzusehen!
Funktion Hauptschließkanten (HS):
Sicherheit beim Schließen
Funktion Nebenschließkanten (NS):
Sicherheit beim Öffnen: NS1, NS3
Sicherheit beim Schließen: NS2
HS
0 1
2
10 11
28 29
L N
Schließkanten
NS1
NS2
NS3
ZU
AUF
1
2
L N
- 5 -
