Schiebetorantrieb TPS 6(10)speed
6
H1
H2
1b
• ACHTUNG: Mechanische Endanschläge sind unbedingt erforderlich!
• ACHTUNG: Der Schiebetorantrieb ist für die Automatisierung von waagrecht laufenden Schiebetoren kon-
struiert und entwickelt worden. Schräg laufende Tore dürfen ohne zusätzliche Sicherheitsmaßnahmen nicht
automatisiert werden (das Tor darf sich in keiner Position selbständig in Bewegung setzen).
• Die Absicherung der Schließkanten erfolgt bis 20m/min mit der Kontaktleiste TXK105. Für Geschwindigkeiten
darüber können die Gefahrenstellen mit Einbauten von trennenden Schutzeinrichtungen abgesichert werden.
(s. EN 12453:2000 5.1.1) oder in Totmann-Betrieb.
Technische Daten
Schiebetorantrieb
Steuerung
Anschlussspannung
Motorspannung
max. Stromaufnahme
(exkl. Zubehör)
Zahnrad
max. Torgewicht
Laufgeschwindigkeit
Drehmoment
optional erhältliche
steckbarer Funkempfänger • Zusatzmodul für Hof/Kontrolllicht • Zusatzmodul zur Auswertung
Komponenten
des Torzustandes • Funkübertragungssystem TX 310 • induktives Signalübertragungssystem TX 400i
Für einen einwandfreien Betrieb ist unbedingt ein allstromsensitiver Fehlstromschutzschalter
vom Typ B erforderlich!
- 2 -
5
H3
3
TPS 6speed
TPS 10speed
integriert
230V a.c. ±10%, 50Hz
3 x 230V
3A
Z20M4
600kg
1000kg
30m/min
20m/min
70Nm
4
1
1a
WARNHINWEIS !
max. Fahrweg
Einschaltdauer nach
Betriebsart S1
Umgebungstemperatur
Schutzart
Krafteinstellung
Graualuminium
Aluminium natur
2
(1)

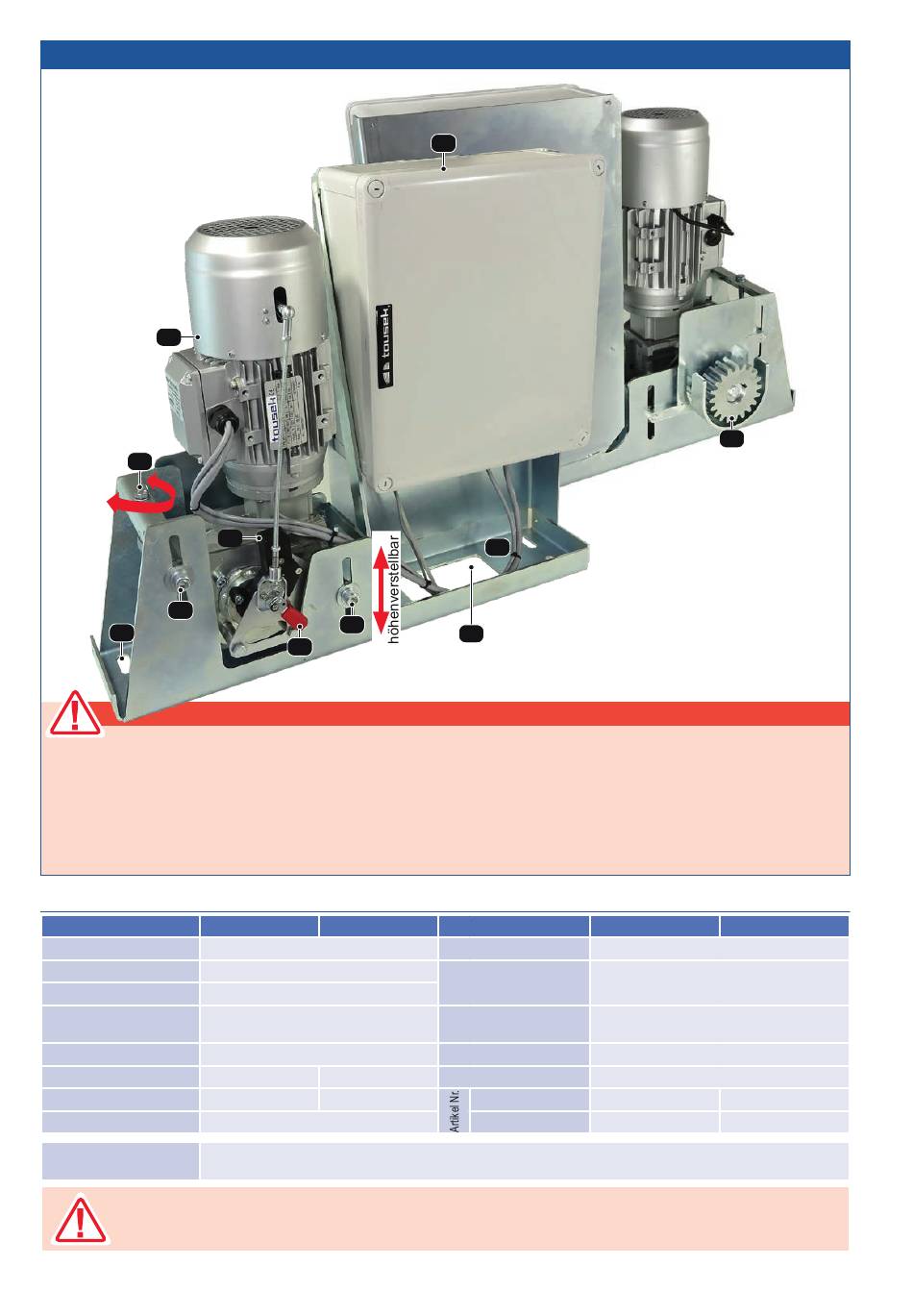

Bodenplatte
(1a) Kabeleinlass
(1b) Langlöcher für Montage (4x)
(2)
Zahnrad Z20M4
(3)
Notentriegelungshebel
(4)
Steuerungskasten
(5)
Absolutwertgeber
(6)
Motor-/Getriebeeinheit
TPS 6speed
TPS 10speed
30m
100%
-20°C bis +50°C
IP44
Frequenzumformer
11110620
11110870
11110810
11110880
