4.2.6
Anschluss eines Batterietrennschalters (optional)
Wenn zwei oder mehr Batteriebänke (mit der gleichen Chemie) gleichzeitig geladen werden müssen, wird die
Verwendung
einer
Batterie-Trenndiode
Installationsbeispiele finden Sie auch in der Alpha Alternator Installation Manual.
ACHTUNG!
Wenn ein Standard-Batterietrennschalter zwischen der B+ -Klemme der Lichtmaschine und dem (+)
Pluspol der Batterie vorhanden ist, müssen sowohl das rote [+bat] Kabel als auch die braunen [reg on]
Kabel mit dem (+) Pluspol der Batterie verbunden werden. Schließen Sie diese Kabel nicht an den
Eingang des Batterietrennschalters an.
Anmerkung: Da die Batteriespannung durch den Alpha Pro Laderegler erfasst wird, können Sie eine Batterie-
Trenndiode verwenden, die keinen Spannungsmessanschluss hat.
W
BATTERIETRENN
SCHALTER

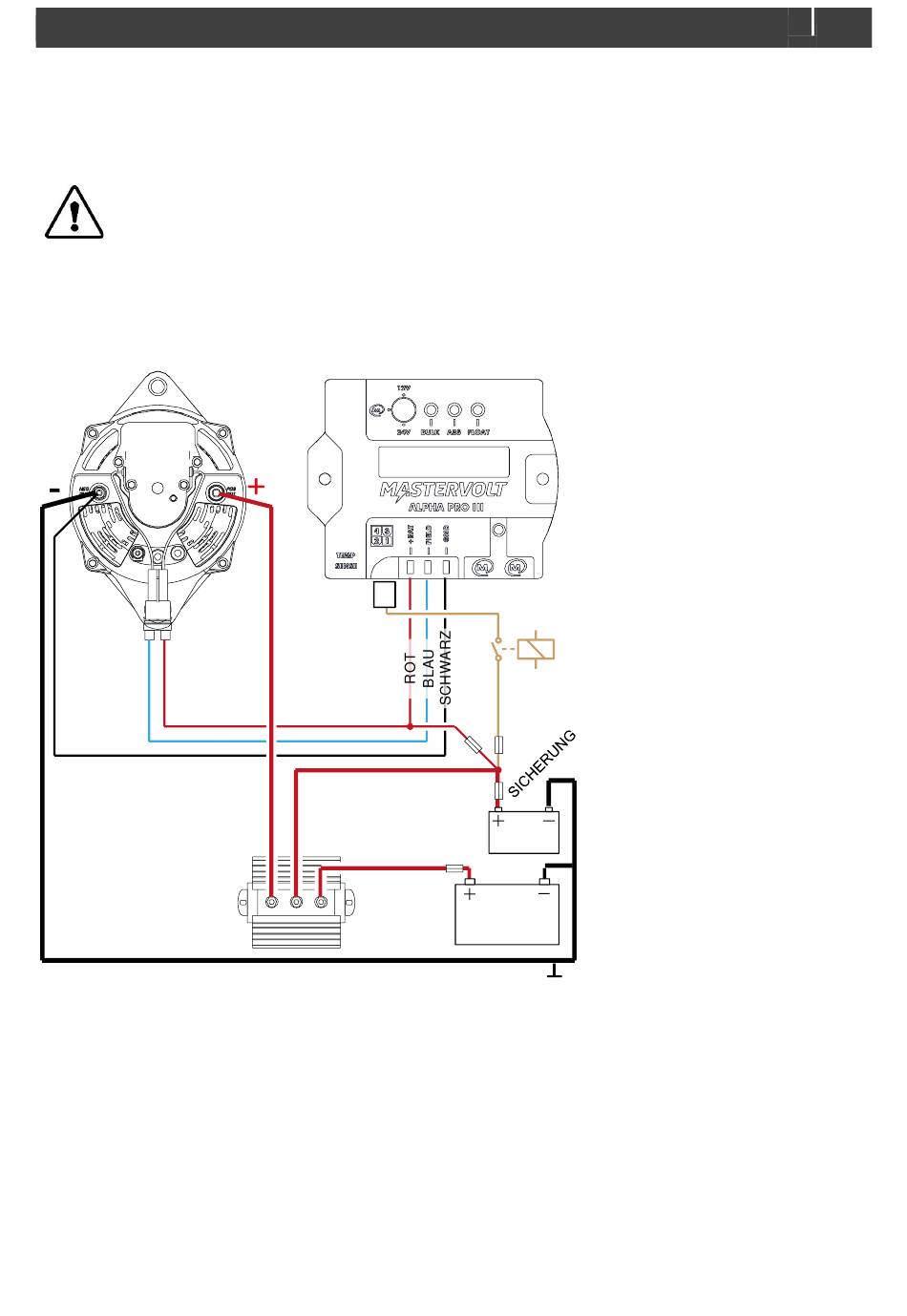

Abbildung 12: Anschluss eines Batterietrennschalters
Alpha Pro Laderegler – Bedienungs- und Installationsanleitung
empfohlen.
10A
FUSE
Siehe
Abbildung
12 für
BRAUN (Reg on)
Siehe Anschlussmöglichkeiten auf Seite 11
5A
Starter-
batterie
Service-
Batterie
GND
13
Details
zur
Installation.
