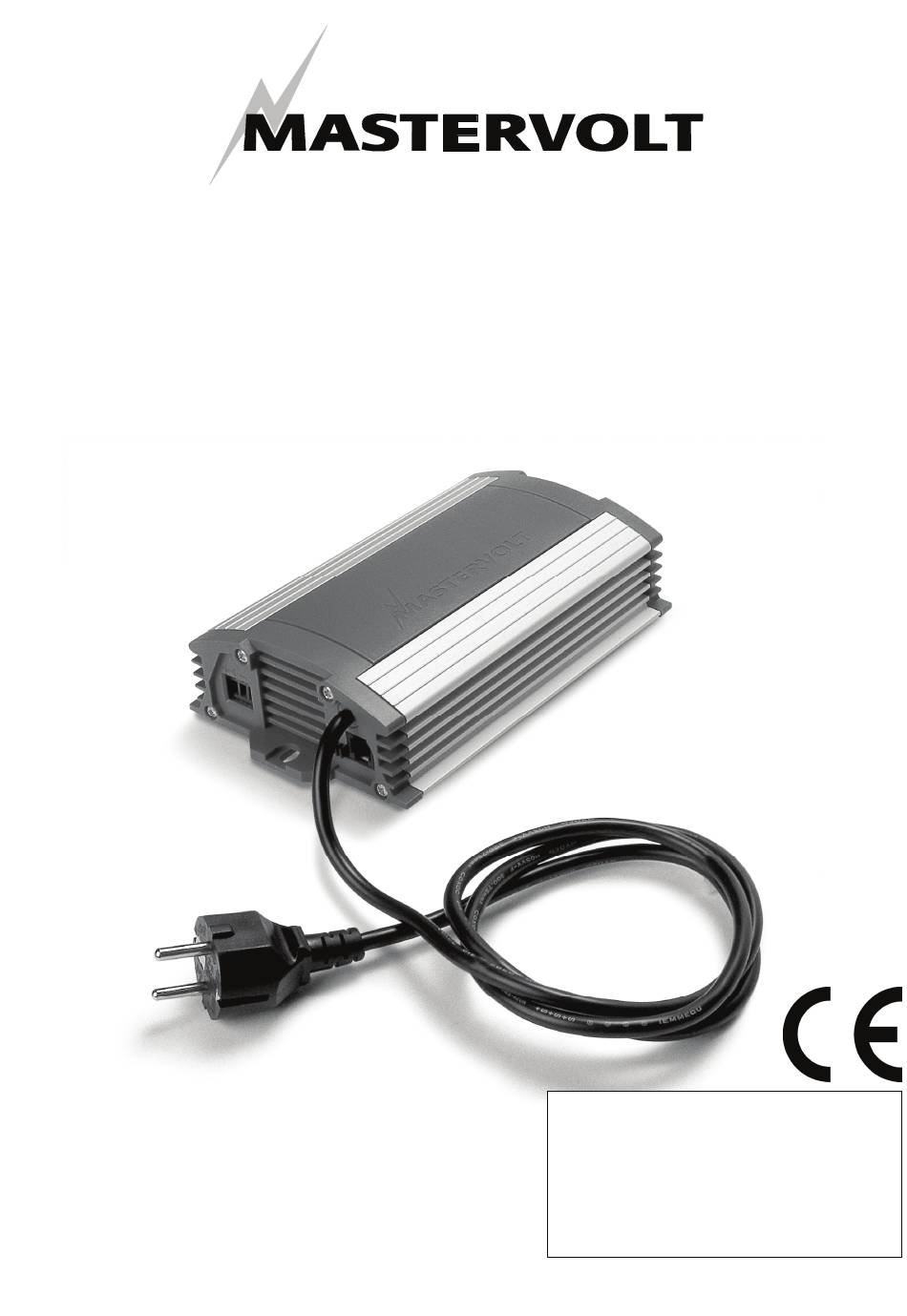

USERS MANUAL / GEBRUIKERSHANDLEIDING / BETRIEBSANLEITING
MANUEL D'UTILISATION / MANUAL DE UTILIZACION / INSTRUZIONI PER L'USO

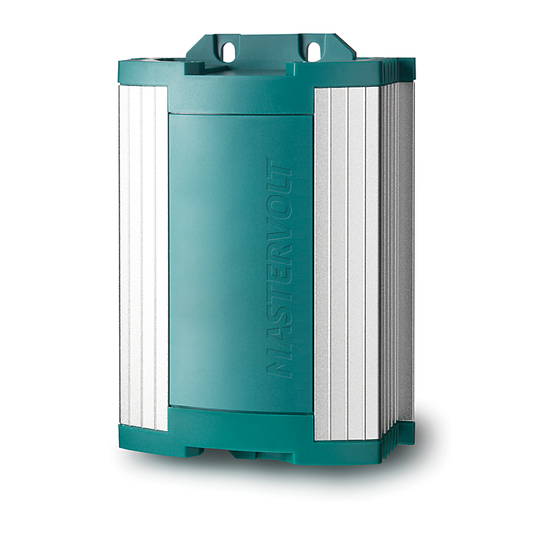

ChargeMaster 12/15-2
Switch mode - three step battery charger
Snijdersbergweg 93,
1105 AN Amsterdam
The Netherlands
Tel.: +31-20-342 21 00
Fax: +31-20-697 10 06
www.mastervolt.com
INSTRUKTIONSBOK
PAGE 3
PAGINA 4
SEITE 5
PAGINA 6
PÁGINA 7
PAGINA 8
SIDE 9
v 3.0 July 2010
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Mastervolt ChargeMaster 12/15-2
Inhaltszusammenfassung für Mastervolt ChargeMaster 12/15-2
-
Seite 1: Inhaltsverzeichnis
USERS MANUAL / GEBRUIKERSHANDLEIDING / BETRIEBSANLEITING MANUEL D’UTILISATION / MANUAL DE UTILIZACION / INSTRUZIONI PER L’USO INSTRUKTIONSBOK ChargeMaster 12/15-2 Switch mode - three step battery charger ENGLISH: PAGE 3 NEDERLANDS: PAGINA 4 DEUTSCH: SEITE 5 MASTERVOLT FRANÇAIS: PAGINA 6 Snijdersbergweg 93, CASTELLANO: PÁGINA 7... -
Seite 2: Mastervolt
OVERVIEW CHARGEMASTER 12/15-2 Figure 1 – Abbildung 1 Figuur 1 – Figura 1 Settings and Connections 1 RJ12-jack connection, CSI alarm and PC QRS232 2 LED indicator, flashing = BULK / ABSORPTION, continuous=FLOAT 3 Remove jumper for diode compensation 4 Remove jumper for gel/AGM setting 5 Remove jumper for force float 6 Negative DC output common (–) -
Seite 3: English
• The charger is suitable for charging gel / Product description and application AGMbatteries (high float), if jumper (4) is The ChargeMaster 12/15-2 is a battery charger for removed. charging and maintaining the charged condition of • The charger only functions as a drop charger lead batteries and supplying users connected to a (force float), if jumper (5) is removed. -
Seite 4: Nederlands
• De lader werkt enkel als druppel lader (force Productbeschrijving en toepassing float) indien u jumper (5) verwijdert. De ChargeMaster 12/15-2 is een acculader voor het • Via connector (1) kunnen softwarematig de laden en op spanning houden van loodaccu’s en het... -
Seite 5: Deutsch
Lieferanten wenden. Die Garantiezeit beträgt 2 Jahre Haftung Einstellungen Mastervolt kann nicht haftbar gemacht werden für: Siehe Abbildung 1. An der Seite der Netz- und • einen durch die Benutzung des Akkuladers Akkukabel befinden sich 3 Jumper (3, 4, 5) für entstandenen Schaden. -
Seite 6: Français
(diode) serait utilisé pour charger Description et application plusieurs batteries. Le ChargeMaster 12/15-2 est un chargeur de • Si le cavalier (4) est retiré, le chargeur est batteries permettant de charger et maintenir les approprié pour charger des batteries sèches sous tension les batteries au plomb et d’alimenter... -
Seite 7: Castellano
• Al retirar el puente (5) el cargador funciona sólo Descripción del producto y aplicaciones como fuente de alimentación (force float). La ChargeMaster 12/15-2 es un cargador de • Mediante la clavija de teléfono (1) se pueden baterías para cargar y mantener constante la modificar los diversos ajustes a través de... -
Seite 8: Italiano
LED verde (2), che lampeggia quando la spina Garanzia dell'alimentazione AC è stata inserita nella presa di La Mastervolt garantisce che i caricabatterie di sua corrente. L'indicatore rimane acceso con luce fissa produzione sono stati costruiti secondo le norme e per segnalare che è... -
Seite 9: Norsk Side
Garantibestemmelser Indikasjoner Mastervolt garanterer at ladeapparatet er laget i På ladeapparatet finnes en grønn LED-signallampe overensstemmelse med lovlig fastlagte normer og (2) som blinker så lenge ladeprosessen pågår. Når bestemmelser. Under produksjonen før... - Seite 10 INSTALLATION CHARGEMASTER 12/15-2 Mains supply (230 VAC - 50/60Hz) Netaansluiting (230 VAC - 50/60Hz) Netzanschluss (230 VAC - 50/60Hz) Alimentation CA (230 VCA - 50/60Hz) Alimentación CA (230 VCA - 50/60Hz) Alimentazione CA (230 VCA - 50/60Hz) Red wires POS (+) Black wire NEG (–)
- Seite 11 CHARGEMASTER 12/15-2 SPECIFICATIONS General Model ChargeMaster 12/15-2 Article number 43011500 Operating temperature 0 °C to 40 °C (derating of 2% / °C >40°C) -20 °C to 70 °C Storage temperature Protection degree IP21 (horizontally mounted), IP20 (vertically mounted) Noise level Not audible (<30 dBA)
-
Seite 12: Outline Drawing
DIMENSIONS CHARGEMASTER 12/15-2 OUTLINE DRAWING Figure 4 – Abbildung 4 – Figuur 4 – Figura 4 All dimensions are in mm. © Mastervolt BV, Snijdersbergweg 93, 1105 AN Amsterdam, Netherlands Tel: + 31-20-3422100 Fax: + 31-20-6971006 Email: info@mastervolt.com...
