3 PRODUKTBESCHREIBUNG
Diese Bedienungsanleitung enthält Informationen zu Installation und zum Betrieb des Alpha Pro Laderegler.
Gemeinsam mit Mastervolt Lichtmaschinen ist dieser Laderegler für eine hohe Ausgangsleistung bei niedrigen
Drehzahlen ausgelegt, was typisch für Schiffsanwendungen ist. Er besteht aus folgenden Hauptkomponenten
(siehe Abbildung 2):

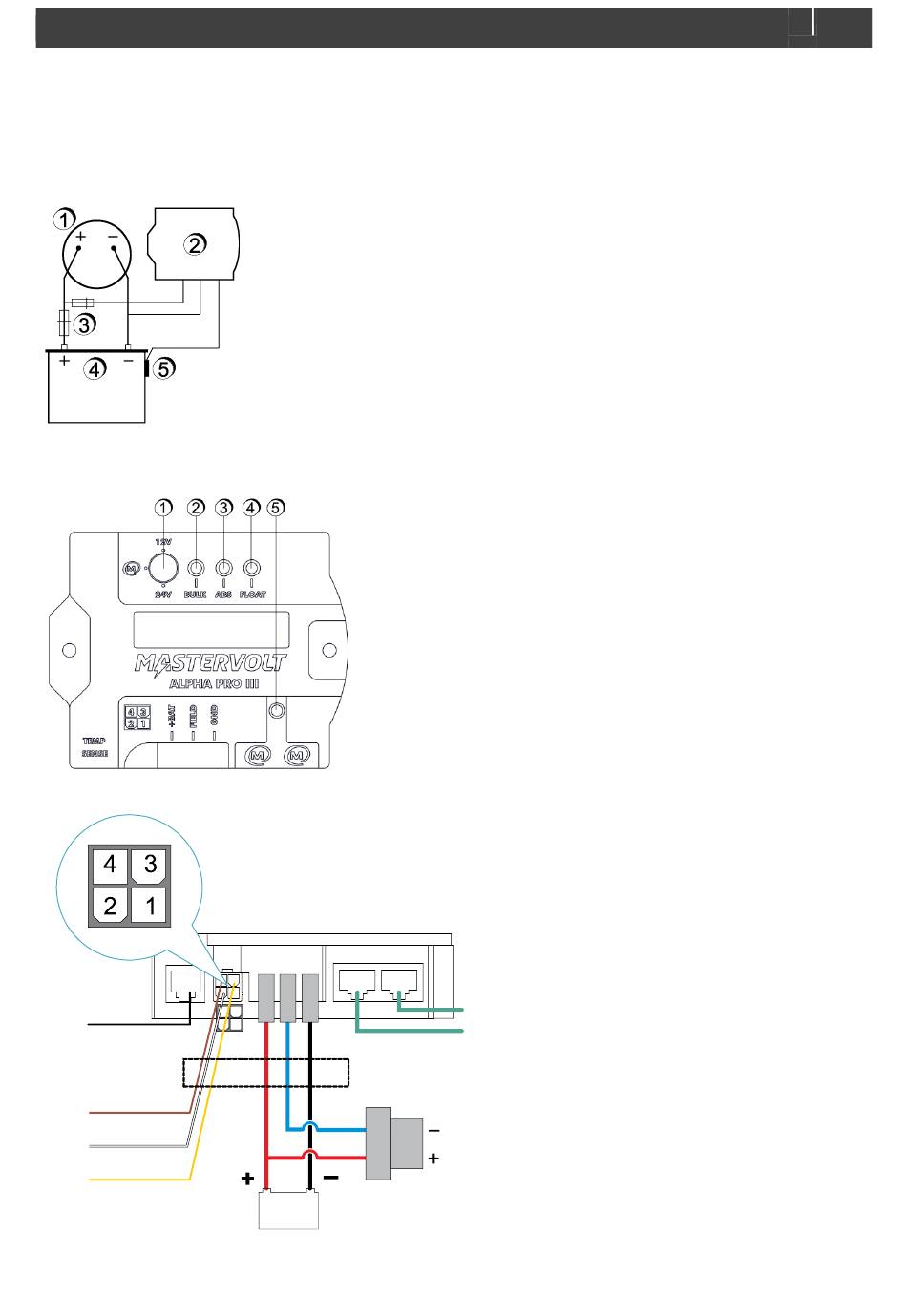

Abbildung 2: Grundlegendes Ladesystem bestehend aus Mastervolt Lichtmaschine und Alpha Pro Laderegler
3.1
ÜBERSICHT DES ALPHA PRO LADEREGLER
Abbildung 3: Übersicht des Alpha Pro Laderegler (Vorderansicht)
4. Braun – Reg on (Erregung/Feldleitung und Spannungsmessung)
3. Gelb
2. Weiß – W (Drehzahlmessung)
1. nicht verwendet
Temperatur-
sensor
Reg on
D+
W
Abbildung 4: Anschlüsse des Alpha Pro Laderegler (Ansicht von unten)
Alpha Pro Laderegler – Bedienungs- und Installationsanleitung
1
Mastervolt Lichtmaschine
2
Alpha Pro Laderegler
3
Batteriesicherungen
4
Batterien (nicht mitgeliefert)
5
Batterie-Temperatursensor
– D+ (Warnleuchte)
Kabelbaum
Batterie
1
Lademoduswahlschalter
2
Gelbe LED zur Anzeige der Bulk-Phase
3
Gelbe LED zur Anzeige der Absorption-Phase
4
Gelbe LED zur Anzeige der Float-Phase
(Erhaltungsphase)
5
Grüne LED zur Anzeige des MasterBus-Verkehrs
Wenn die LEDs 2, 3 und 4 gleichzeitig leuchten, ist
die Batterie in die Float-Phase (Erhaltung).
MasterBus-Anschluss (2x)
Feldspul
e Feldspul
e
7
