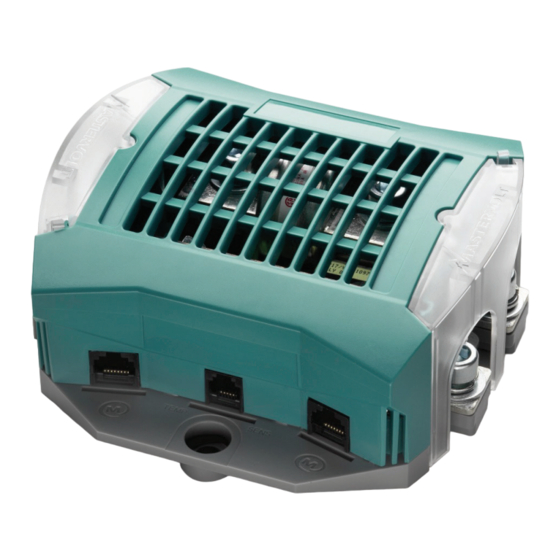

- Seite 1 MasterShunt VERBESSERTE BATTERIEÜBERWACHUNG BEDIENUNGS- UND INSTALLATIONSANLEITUNG WWW.MASTERVOLT.COM Voir WWW.MASTERVOLT.COM WWW.MASTERVOLT.COM WWW.MASTERVOLT.COM Vedere WWW.MASTERVOLT.COM 10000011591/01...
-
Seite 2: Inhaltsverzeichnis
Alarm-Menü ................................... 13 Menü Historische Daten ............................... 14 Konfiguration ................................16 Ereignisse ..................................19 11.1 Ereignisse mit dem MasterShunt als Ereignisquelle ..................20 11.2 Ereignisse mit dem MasterShunt als Ereignisziel ..................... 20 Zusätzliche Informationen .............................. 21 12.1 Batterie-Alarmfunktion ............................21 12.2... - Seite 3 DE / MasterShunt 12.4 Ladezustand (SOC) ............................21 12.5 Amp = voll................................. 21 12.6 Austausch der Batterien ........................... 22 12.7 Austausch einer Sicherung ..........................22 12.8 Bestellhinweise ..............................22 Fehlersuche .................................. 23 MasterBus ..................................24 14.1 Was ist der Masterbus? ............................ 24 14.2...
-
Seite 4: Allgemeine Informationen
MasterShunt 77020110 VERÄNDERUNGEN AN DEM MASTERSHUNT Jede Person, die mit oder an dem MasterShunt arbeitet, Veränderungen an dem MasterShunt dürfen erst nach muss mit dem Inhalt dieser Anleitung vollständig vertraut schriftlicher Genehmigung von Mastervolt durchgeführt sein und die hierin enthaltenen Anweisungen sorgfältig werden. -
Seite 5: Sicherheitsrichtlinien Und -Maßnahmen
ALLGEMEINE SICHERHEITS- UND VORSICHT! INSTALLATIONS-VORSICHTSMAßNAHMEN Besondere Daten, Einschränkungen, Vorschriften zur Vermeidung von Schäden. Anschlüsse Schutzmaßnahmen müssen • Übereinstimmung mit den lokalen Normen erfolgen. WARNUNG Arbeiten Sie nicht an dem MasterShunt oder dem • Eine WARNUNG bezieht sich mögliche System, wenn noch eine... -
Seite 6: Betrieb
Mastervolt MasterShunt liefert umfassende Der MasterShunt hat zwei LEDs, zwischen den DC- Informationen über den Status Ihrer Batteriebank. Diese Anschlüssen auf der Lastseite und der Batterieseite (siehe Angaben umfassen die Anzeige der Spannung, des auch Abbildung 1). Diese beiden grünen LEDs blinken... -
Seite 7: Installation
Ein kompletter Schlüssel- und Zangensatz kann für die Installation des MasterShunt hilfreich sein. SYSTEMBEISPIEL VORSICHT! Abbildung 2 zeigt ein Beispiel für einen MasterShunt in Verwenden Sie isolierte Werkzeuge! Verbindung mit einem Ladegerät und einer Schalttafel. Beachten Sie die Position des Ladegeräts auf der Lastseite und die MasterBus Kabel zwischen den MasterBus Geräten. -
Seite 8: Grundlegende Installation Schritt Für Schritt
An beiden Enden des Netzwerks muss ein MasterBus Abschluss angebracht werden. Kabelschuhe an den Kabeln anzubringen! Platzieren Sie den MasterShunt zwischen der Batterie EINSETZEN EINER SICHERUNG (INNEN) und der Last / dem Ladegerät. Der MasterShunt ist innen standardmäßig mit einer Schließen Sie das lose Batterie-Pluskabel an den... -
Seite 9: Inbetriebnahme
Setzen Sie das Gehäuse auf und verriegeln Sie es. Schließen Sie den Batteriepol wieder an. 10. Bewahren Sie die ausgebaute Sammelschiene in der Nähe des MasterShunt, falls Sie sie zu einem späteren Zeitpunkt wieder einbauen möchten. INBETRIEBNAHME Nehmen Sie die Sammelschiene heraus. Vorsicht, die Prüfen Sie, ob die gesamte Verkabelung in Ordnung ist. -
Seite 10: Erste Inbetriebnahme
Einst. Erw. Modus [Umkehrung Option zur Umkehrung von Eingang und Ausgang, falls Aus, Ein Eingang/Ausgang] die Last links vom MasterShunt installiert ist. [Modus] Verwenden Sie diese Option für die Konfiguration von Einzelnes [Einzelnes Gerät], Parallelbetrieb (siehe Kapitel 6 „Parallelbetrieb“) oder Gerät... -
Seite 11: Parallelbetrieb
Bei einem Arbeitsstrom von über 300 A kontinuierlich kann zur Überwachung derselben Batteriebank/-bänke mehr als ein MasterShunt installiert werden. Die MasterShunts werden dann parallel zur Batterie konfiguriert, siehe Abbildung. In Abbildung 8 sehen Sie die Parallelkonfiguration von zwei MasterShunts (3) und (4) und weitere Produkte. -
Seite 12: Überwachungsmenü
[Batterie] Zeigt die an der Batterieseite des MasterShunt gemessene Spannung an. [Batterie] Zeigt den durch die Pole des MasterShunt gemessenen Strom an. Das Laden erscheint als positiver Strom, das Entladen/die Last als negativer Strom. [Batterie] Zeigt die von dem am MasterShunt angeschlossenen Temperatursensor gemessene Temperatur an. -
Seite 13: Alarm-Menü
Diese Funktion wird ausgelöst, wenn der Ladezustand (SOC) unter einen voreingestellten Wert abfällt schwach] (35 % Standardeinstellung). [Sicher. Alarm] Dieser Alarm wird ausgelöst, wenn die interne MasterShunt Sicherung ausgelöst wurde. [Warnung] [Spannung fast Um ein zu tiefes Entladen der Batterien zu vermeiden, kann ein Wert eingestellt werden, der über dem niedrig] Wert Spannung niedrig liegt (11 V Standardeinstellung). -
Seite 14: Menü Historische Daten
Beschreibung [Standardhistorie] [Tage Betrieb] Die Gesamtzahl der Tage, die der MasterShunt in Betrieb war. [Letztes Mal 100 %] Die Anzahl der Tage seit dem letzten Laden der Batteriebank auf 100 %. Um Schäden zu vermeiden, müssen die Batterien regelmäßig auf 100 % geladen werden. - Seite 15 Die Gesamtanzahl der Resets des Setup. Werkseinstellung = 0. Das Reset löscht alle historischen Werte mit Ausnahme dieses Zählers, der um eins erhöht wird. [Neustartzyklen] Zählt, wie häufig der MasterShunt von der Batterie entkoppelt worden ist. [Min/Max-Historie] [Tiefste Entl.] Zeigt die tiefste Entladung an. Die tiefste Entladung sollte nie geringer als die Nennkapazität der Batterie sein, so wie durch den Batteriehersteller festgelegt.
-
Seite 16: Konfiguration
10 KONFIGURATION Das Konfigurationsmenü wird verwendet, um allgemeine Einstellungen wie die Anzeigesprache, Alarmstufen und erweiterte Einstellungen für Ihre Batteriebank anzupassen. Hier können Sie ebenfalls das Rücksetzen des MasterShunt auf die Werkseinstellungen wählen. Abbildung 16 zeigt ein MasterAdjust Beispiel. Abbildung 14 : MasterAdjust Konfigurations-Bildschirm... - Seite 17 Garantie nichtig Konsequenzen für die Garantie Ihrer Mastervolt werden] Batteriebank bei einem Rücksetzen des Setup. [Reset Setup] Rücksetzen des kompletten Setup des MasterShunt. Dadurch werden alle Standard- Werkseinstellungen erneut geladen. [Alarmspannungen] [Spannung hoch] Wenn die Batteriespannung über dieses Niveau Geflutet, Gel, 13,0-18,0/ ansteigt, wird die Alarmfunktion ausgelöst.
- Seite 18 [Halt wenn voll] Hat beispielsweise ein Generator angehalten, wenn die Batterie vor Ablauf von Timer 1 voll ist? * Die Werkseinstellungen für Li-Ion Batterien sind nur gültig für die Mastervolt Li-Ion Batterien. Für andere Li-Ion-Batterien müssen diese Einstellungen angepasst werden.
-
Seite 19: Ereignisse
DE / MasterShunt 11 EREIGNISSE Im Menü Ereignisse können Sie den MasterShunt so programmieren, dass er als Ereignisquelle in Ihrem Masterbus Netzwerk agiert. Ereignisse, die sich während des Betriebs des MasterShunt ereignen, lösen dann Aktionen von anderen Masterbus Produkten aus. -
Seite 20: Ereignisse Mit Dem Mastershunt Als Ereignisquelle
[Batterie >20%,> 40%,> 60%,> 80%, >100%] Ladezustand in % der Kapazität [Laden] Der MasterShunt misst Ladestrom. [Timer 1 und 2] Siehe Kapitel 10 „Konfiguration“ Timereinstellungen 11.2 EREIGNISSE MIT DEM MASTERSHUNT ALS EREIGNISZIEL Es gibt keine Ereignisse wo der MasterShunt als Ereignisziel fungiert. -
Seite 21: Zusätzliche Informationen
Alle entladenen Amperestunden werden wieder in und ersetzt werden muss. die Batterie geladen (reale Zählung ohne CEF) Der CEF wird ständig durch den MasterShunt selbst neu Der tatsächliche Ladestrom ist geringer als die • berechnet (nach zwei Nachladungen bis 100 % und Einstellung für Ladeampere für eine volle Batterie... -
Seite 22: Austausch Der Batterien
77049500 ANL-Sicherung 500 A * Diese Teile sind standardmäßig in der Lieferung des MasterShunt enthalten Mastervolt bietet ein großes Sortiment an Produkten für die elektrische Installation an, einschließlich AGM-Batterien, GEL-Batterien, DC-Verteilungs-Kits, Batterie-Schalter, Batterie-Kabel und Batterie-Anschlussklemmen. Eine umfassende Übersicht über all unsere Produkte enthält unsere Website www.Mastervolt.com. -
Seite 23: Fehlersuche
DE / MasterShunt 13 FEHLERSUCHE Bitte nehmen Sie Kontakt mit Ihrem örtlichen Mastervolt Service Center auf, wenn Sie ein Problem nicht anhand der nachstehenden Fehlersuchtabelle beheben können. Eine umfassende Liste der Mastervolt Service Center erhalten Sie unter www.mastervolt.com. Fehler Mögliche Ursache... -
Seite 24: Masterbus
DE / MasterShunt 14 MASTERBUS 14.1 WAS IST DER MASTERBUS? einem Gerät, das nicht von Mastervolt ist, empfehlen wir die Modbus-Schnittstelle. Alle Geräte, die für den MasterBus geeignet VORSICHT! sind, sind MasterBus-Symbol Schließen Sie niemals ein Nicht-MasterBus-Gerät gekennzeichnet. direkt an das MasterBus-Netz an! Hierdurch wird die Garantie für alle angeschlossenen MasterBus-... -
Seite 25: Errichtung Eines Masterbus-Netzes
Da alle Stromversorgungsgeräte galvanisch getrennt sind sind auch mehrere zulässig Die Verbindungen zwischen den Geräten erfolgen durch geradlinige Standard-UTP-Patch-Kabel. Mastervolt kann diese Kabel in Längen von 0,2 bis 25 m liefern. Abbildung 19 : Netzversorgung Führen Sie keine Ringnetze aus. -
Seite 26: Technische Spezifikationen
DE / MasterShunt 15.1 TECHNISCHE SPEZIFIKATIONEN Modell MasterShunt Artikelnummer 77020110 Funktion des Instruments Batteriemessgerät für intelligente Gleichspannungsversorgung. Hersteller Mastervolt Amsterdam, Niederlande Spannungsmessung 0-60 V (0,1 V Auflösung) Spannungsgenauigkeit ± 0,6 % ± 1 Ziffer Strommessung 0-10 A: <0,2 A Auflösung, 10-100 A: <0,5 A Auflösung, 100-600 A: <5 A Auflösung... -
Seite 27: Abmessungen
DE / MasterShunt 15.2 ABMESSUNGEN HINWEIS: Wenn Sie den MasterShunt mit anderen MasterConnect Geräten kombinieren, wird MasterConnect 130 mm [5,10 Zoll] länger. HINWEIS: Am Boden des MasterShunt Gehäuses sind die Abstände Mittelpunkt-zu-Mittelpunkt der Montagelöcher und der DC-Befestigungsgewinde dargestellt. Korrekte Entsorgung dieses Produkts (Elektroschrott) Dieses Gerät wurde unter Verwendung hochwertiger Materialien und Komponenten entwickelt und... - Seite 28 Mastervolt B.V. Snijdersbergweg 93 1105 AN Amsterdam Niederlande Tel.: +31-20-3422100 E-Mail: info@mastervolt.com Internet: www.mastervolt.com...
