Alpha Pro Laderegler – Bedienungs- und Installationsanleitung
4.2.4
Anschluss eines Drehzahlmessers (optional)

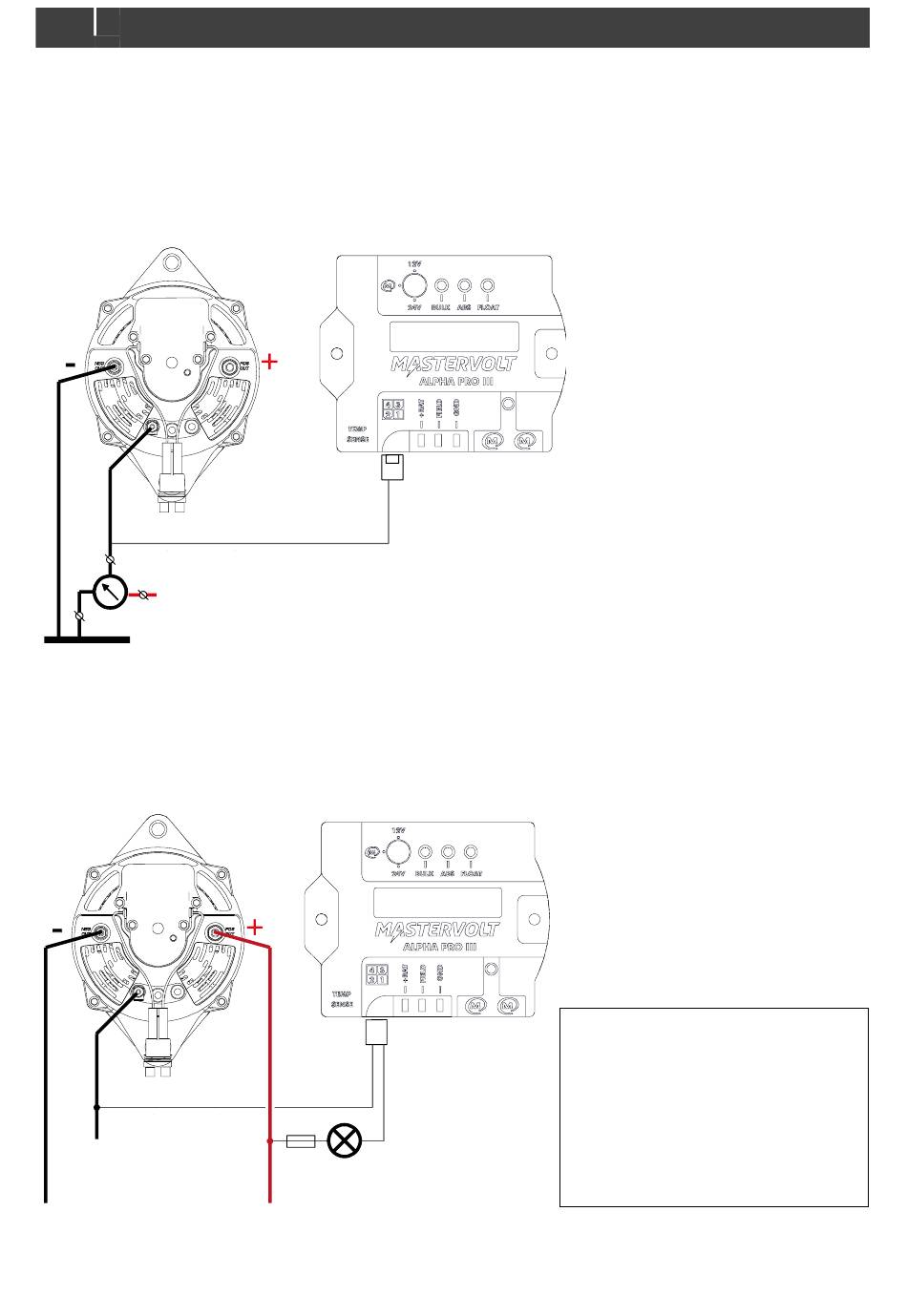

Wenn ein Drehzahlmesser verwendet wird, muss er zwischen der W-Klemme der Lichtmaschine und der B-Klemme
der Lichtmaschine (oder dem Minuspol der Batterie) angeschlossen werden. See Abbildung 10. Der Alpha Pro
Laderegler verfügt über dieselbe Funktion, integriert in seine MasterBus-Funktionalität, sodass die Anzahl der
Umdrehungen pro Minute (U/min) auch auf einer mit dem MasterBus verbundenen Anzeige angezeigt werden kann.
Verbinden Sie dazu Das weiße Kabel vom Kabelbaum mit den Alpha Pro Laderegler und stellen Sie in MasterAdjust
die Anzahl der Polpaare ein.
W
12 V/24 V VOM DASHBOARD
GND
Abbildung 10: Anschluss eines Drehzahlmessers
4.2.5
Anschluss einer D+ Leuchte (optional)
Um den ordnungsgemäßen Betrieb der Lichtmaschine zu überprüfen, wird häufig eine Anzeigeleuchte verwendet.
Diese Leuchte erlischt, wenn die Lichtmaschine in Betrieb ist. Der Alpha Pro Laderegler bietet die gleiche Funktion.
Um dies zu aktivieren, schließen Sie die gelbe und weiße Ader des Kabelbaums an die Lichtmaschine an und
wählen Sie die Option RPM in MasterAdjust.
W
Abbildung 11: Anschluss einer D+ Leuchte
(Detaillierte Installationszeichnungen finden Sie in der Alpha Alternator Installation Manual)
WEISS
WEISS
GELB
Anmerkung: Bei
einigen
maschinen ist die W-
Klemme durch ein
„R"
anstelle
„W" gekennzeichnet.
Anmerkung: Bei
einigen
maschinen ist die W-
Klemme durch ein
„R"
anstelle
„W" gekennzeichnet.
Die D+ Steuerung wird auch für
Alarmanzeigen verwendet:
• 3 x kurzes Blinken alle 2 Sekunden:
Feldstrom zu hoch
• 2 x kurzes Blinken alle 2 Sekunden:
Batteriespannung zu hoch
• 1 x kurzes Blinken alle 2 Sekunden:
Feldstrom zu niedrig
Licht-
eines
Licht-
eines
