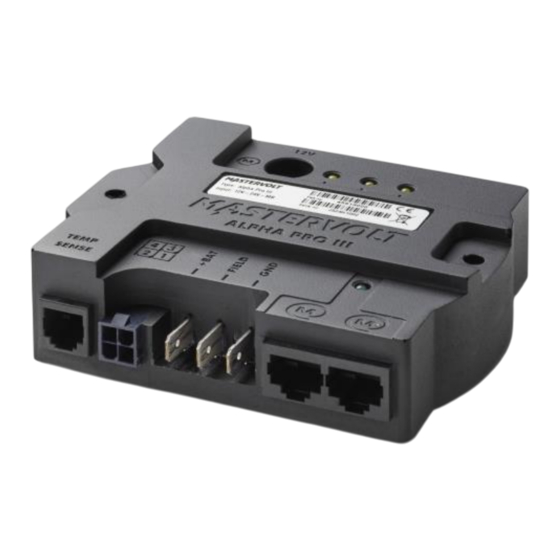

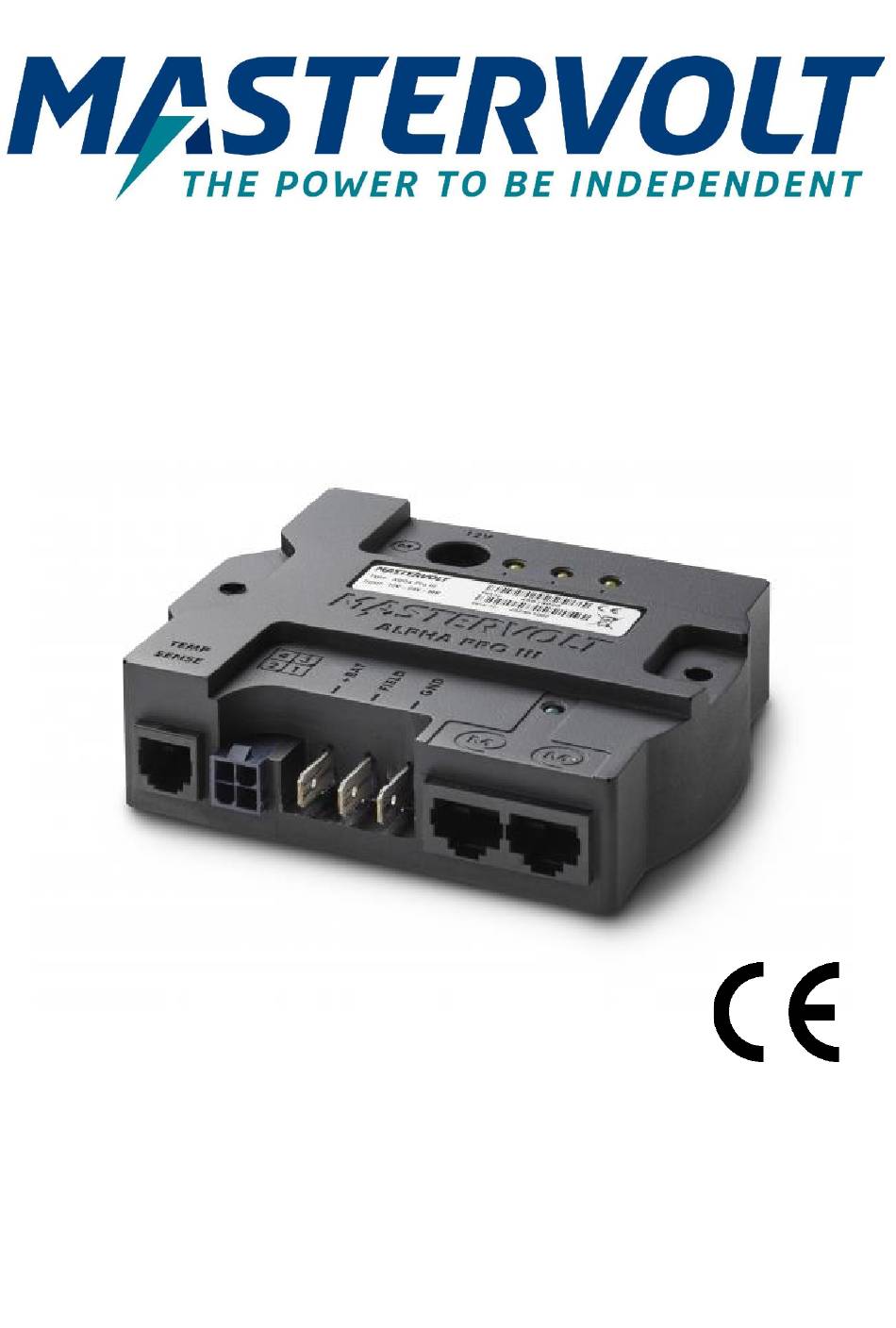

- Seite 1 ALPHA PRO Firmware ab Version 4.0 MODERNER 3-STUFEN-LADEREGLER FÜR STANDARD- UND HOCHLEISTUNGS-LICHTMASCHINEN BEDIENUNGS- UND INSTALLATIONSANLEITUNG www.mastervolt.com...
- Seite 2 Alpha Pro Laderegler – Bedienungs- und Installationsanleitung DIESE ANLEITUNG MUSS ZUSAMMEN MIT DER ANLEITUNG „MASTERVOLT LICHTMASCHINEN“ GELESEN WERDEN. INHALTSVERZEICHNIS SICHERHEITSANWEISUNGEN ....3 INBETRIEBNAHME ........14 Warnungen und Symbole ......3 Lademodus auswählen ......14 Bestimmungsgemäßer Gebrauch ....3 Keep-Alive-Funktion (optional) ....15 Wartung und Reparatur .......
- Seite 3 • geschützt gegen Regen, Feuchtigkeit, Staub und Kondensation und • unter Einhaltung der Anweisungen in dieser Anleitung. WARNUNG! Verwenden Sie den Alpha Pro Laderegler niemals an Orten, an denen die Gefahr von Gas- oder Staubexplosionen besteht oder an denen sich möglicherweise entzündbare Produkte befinden können! Jedwede Verwendung des Alpha Pro Laderegler, die nicht unter Punkt 2 aufgeführt ist, gilt als nicht...
- Seite 4 • Sichern Sie die Gleichstrom-Verkabelung mit einer Sicherung gemäß den Richtlinien dieser Anleitung ab. Anschluss und Schutzmaßnahmen müssen in Übereinstimmung mit den lokalen Normen erfolgen. • Arbeiten Sie nicht an Mastervolt Lichtmaschine, Alpha Pro Laderegler oder Teilen des elektrischen Systems, wenn diese noch an eine Stromquelle angeschlossen sind.
- Seite 5 Sie eine angemessene und sichere Befestigung und verwenden Sie stets die geeignete Transportausrüstung. WARNHINWEIS ZUR ANWENDUNG IN LEBENSERHALTUNGSSYSTEMEN Verwenden Sie den Alpha Pro Laderegler nicht für medizinische Geräte, die als Bestandteil eines Lebenserhaltungssystems eingesetzt werden sollen. Für diese Nutzungsart ist eine spezielle schriftliche...
- Seite 6 Diese Modelle werden im Folgenden auch als „Alpha Pro Laderegler“ oder einfach als „Alpha Pro“ bezeichnet. Der Alpha Pro Laderegler kann einzeln oder als Teil eines Satzes erworben werden, der die Mastervolt Lichtma- schine und/oder eine Riemenscheibe enthält. Verfügbare Modelle bzw. anderes Zubehör finden Sie auf der Mastervolt-Webseite.
- Seite 7 Alpha Pro Laderegler – Bedienungs- und Installationsanleitung 3 PRODUKTBESCHREIBUNG Diese Bedienungsanleitung enthält Informationen zu Installation und zum Betrieb des Alpha Pro Laderegler. Gemeinsam mit Mastervolt Lichtmaschinen ist dieser Laderegler für eine hohe Ausgangsleistung bei niedrigen Drehzahlen ausgelegt, was typisch für Schiffsanwendungen ist. Er besteht aus folgenden Hauptkomponenten...
- Seite 8 Kapazität des Ladesystems ist, kommt die erforderliche zusätzliche Leistung von der Batterie, die dann allmählich entladen wird. Der Alpha Pro Laderegler startet einen neuen Zyklus, wenn der Motor erneut angelassen wird oder wenn die Batteriespannung unter einen vordefinierten Schwellenwert fällt.
- Seite 9 Alpha Pro Laderegler – Bedienungs- und Installationsanleitung LICHTMASCHINEN ANDERER HERSTELLER Sie können die Lichtmaschine einer anderen Marke als Mastervolt mit einem optionalen Temperatursensor (Artikel- Nr. 41500400) ausstatten, der die Gehäusetemperatur der Lichtmaschine misst. Die Funktion MasterAdjust- Temperatur im MasterBus überwacht die Gehäusetemperatur und verringert oder unterbricht bei Bedarf die Ladung der Lichtmaschine, siehe Abschnitt 5.4.
- Seite 10 Alpha Pro Laderegler – Bedienungs- und Installationsanleitung 4 INSTALLATION Während der Installation und Inbetriebnahme des Alpha Pro Laderegler sind jederzeit die Sicherheitshinweise und Sicherheitsmaßnahmen zu beachten. Siehe Abschnitt 1 dieser Anleitung. AUSPACKEN Der Alpha Pro Laderegler wird mit folgenden Komponenten ausgeliefert: •...
- Seite 11 Öldruckschalter, normalerweise geöffnet Abbildung 8: Anschlussmöglichkeiten 4.2.3 Anschluss des Batterietemperatursensors (enthalten) Befestigen Sie den Temperatursensor an der Batterie und schließen Sie ihn wie angegeben an den Alpha Pro Laderegler an. Anmerkungen: − Wenn mehrere Batterien vorhanden sind, schließen Sie den Sensor an die Hauptbatterie oder an die Batterie an, die am wärmsten läuft.
- Seite 12 Laderegler verfügt über dieselbe Funktion, integriert in seine MasterBus-Funktionalität, sodass die Anzahl der Umdrehungen pro Minute (U/min) auch auf einer mit dem MasterBus verbundenen Anzeige angezeigt werden kann. Verbinden Sie dazu Das weiße Kabel vom Kabelbaum mit den Alpha Pro Laderegler und stellen Sie in MasterAdjust die Anzahl der Polpaare ein.
- Seite 13 Kabel mit dem (+) Pluspol der Batterie verbunden werden. Schließen Sie diese Kabel nicht an den Eingang des Batterietrennschalters an. Anmerkung: Da die Batteriespannung durch den Alpha Pro Laderegler erfasst wird, können Sie eine Batterie- Trenndiode verwenden, die keinen Spannungsmessanschluss hat.
- Seite 14 • Lademodus auswählen • Testen und einstellen LADEMODUS AUSWÄHLEN Der Alpha Pro Laderegler verfügt über einen Wahlschalter mit drei Stellungen für ein 12-V- oder 24-V-(Bleisäure-) System und erweiterte Einstellung über den MasterBus. Anmerkung: Die Standardeinstellung ist MasterBus. Die Konfiguration kann in MasterAdjust von einem PC aus erfolgen, das über eine Mastervolt...
- Seite 15 Abbildung 15: Auswahl für den „Typ“ über MasterAdjust Gehen Sie zur Gruppe „Alpha-Pro Einst.“ und wählen Sie „Verriegel Einst.“. Abbildung 16: Auswahl von „Verriegel Einst.“ über MasterAdjust Jetzt kann der Alpha Pro Laderegler getestet werden. Oder konfigurieren Sie zuerst die folgende(n) optionale(n) Einstellung(en). KEEP-ALIVE-FUNKTION (OPTIONAL) Dieses Merkmal kann einen angeschlossenen Drehzahlmesser funktionsfähig halten, wenn der Lichtmaschinen-...
- Seite 16 Ladestrom. Anmerkung: Alle Drehzahlen hier sind Lichtmaschinendrehzahlen. MASTERADJUST TEMPERATURKONFIGURATION (OPTIONAL) In den Alpha Pro-Temperatureinstellungen gibt es zwei Optionen: „Batterie“ und „Dynamo“. • Durch Auswahl von „Batterie“ erwartet der Alpha Pro, dass der Batterietemperatursensor an seinem Temperatureingang angeschlossen ist. gemessene...
- Seite 17 Prüfung vor dem Starten des Motors Vor dem Starten des Motors alle nachfolgenden Schritte in der unten beschriebenen Reihenfolge durchführen: Prüfen Sie, ob alle Anzeigeleuchten am Alpha Pro Laderegler aus sind. Setzen Sie den [Reg on]-Anschluss unter Strom, indem Sie entweder das Zündschloss einschalten (MOTOR NICHT ANLASSEN) oder den Schalter S1 überbrücken (siehe Abbildung 17).
- Seite 18 Auf ungewöhnliche Geräusche oder Vibrationen achten. Die gelbe [B ]-LED am Alpha Pro Laderegler (siehe Abbildung 3) leuchtet auf und zeigt damit an, dass der Ladezyklus beginnt. Drehen Sie den Motor hoch, damit sich die Lichtmaschine mit 3000 U/min dreht.
- Seite 19 Weitere Informationen zu MasterBus erhalten Sie von Ihrem Mastervolt-Händler. MASTERBUS-FUNKTIONEN Anmerkung: Diese Anleitung gilt für Alpha Pro Laderegler ab Firmware Version 4.0. Bei älteren Firmware- Versionen können einige der angegebenen Einstellungen anders aussehen. Die Einstellungen des Alpha Pro Laderegler können über das MasterBus-Netzwerk geändert werden (über eine MasterBus-USB-Schnittstelle, die mit einem PC mit der MasterAdjust-Software verbunden ist).
- Seite 20 Alpha Pro Laderegler – Bedienungs- und Installationsanleitung 6.3.1 Monitoring (Überwachung) Wert Bedeutung Allgemeines Lage des Gerätes Zeigt den Status des Alpha-Pro an: Standby / Ladevorgang / Alarm Status Ladegerät Zeigt den Status des Reglers an: Aus/Bulk/Absorption/Float / Gestopt Batterie Batteriespannung Batteriespannung gemessen vom Alpha-Pro [V] Bat.-Temperatur...
- Seite 21 6.3.4 Configuration (Konfiguration) Die Einstellung kann in MasterAdjust erfolgen. Wenn der Alpha Pro Laderegler angeschlossen ist, öffnen Sie MasterAdjust auf einem Windows-Computer, der über eine Mastervolt-USB-Schnittstelle mit dem MasterBus- Netzwerk verbunden ist. Die MasterAdjust-Software kann auf der Mastervolt-Website kostenlos heruntergeladen werden: www.mastervolt.com.
- Seite 22 Alpha Pro Laderegler – Bedienungs- und Installationsanleitung Wert Bedeutung Standard Einstellbarer Bereich Leistungskurve Möglichkeit zur Minimierung der Drehmoment- Nicht geprüft belastung durch Verringern des Ladestroms. Dies verhindert schlupfen. Ist diese Option ausgewählt, sind die folgenden 2 Felder aktiv 20% Feldstrom <...
- Seite 23 Alpha Pro Laderegler – Bedienungs- und Installationsanleitung Wert Bedeutung Standard Einstellbarer Bereich Alpha Pro Einst. Werkseinstellung Option zum Zurücksetzen auf Werkseinstellungen Verriegel Einst. Schaltfläche zum Sperren der Konfigurationseinstellungen. Bei gesperrter Konfiguration können nur Sprache und Gerätename geändert werden. Nur in Verbindung mit Lichtmaschinen-Temperatursensor.
- Seite 24 MasterShunt verbunden mit Alpha-Pro Sie können einen MasterShunt oder eine MLI Ultra-Batterie im MasterAdjust-Konfigurationsmenü auswählen. Wenn diese Auswahl aktiv ist, empfängt der Alpha Pro über den MasterBus wichtige Daten von der Batterie. Dies verbessert das Ladesystem und schützt die Batterie durch folgende Daten: •...
- Seite 25 7 WARTUNG Während der Wartung gelten jederzeit die Sicherheitsrichtlinien und Sicherheitsmaßnahmen. Siehe Abschnitt 1 dieser Anleitung. Für den Alpha Pro Laderegler ist keine spezielle Wartung erforderlich. Überprüfen Sie Ihre elektrische Installation regelmäßig, mindestens jedoch alle sechs Monate. Mängel, zum Beispiel lockere...
- Seite 26 Alpha Pro Laderegler – Bedienungs- und Installationsanleitung 8 FEHLERBEHEBUNG Bei Problemen empfehlen wir, zuerst den Abschnitt Wartung zu konsultieren (siehe Abschnitt 7). Bitte nehmen Sie Kontakt mit Ihrem örtlichen Mastervolt-Händler auf, wenn Sie ein Problem nicht anhand der nachstehenden Fehlertabelle beheben können. Siehe www.mastervolt.com. PROBLEM MÖGLICHE URSACHE...
- Seite 27 Alpha Pro ersetzen. on]- und der [+bat]-Klemme des Reglers beträgt jeweils 12/24V. • Bei einem lichtmaschinenge- Drehzahlmesseranzeige ist Schließen Sie W an den Alpha Pro an. Siehe zu niedrig oder schwankt. Abbildung 10. steuerten Drehzahlmesser kann der Messwert reduziert werden oder schwanken,...
- Seite 28 Alpha Pro Laderegler – Bedienungs- und Installationsanleitung PROBLEM MÖGLICHE URSACHE LÖSUNG • Rotorfeldwicklungen werden Lichtmaschine wird heiß, Gleichspannung sofort abschalten um wenn der Motor nicht läuft Schäden an den Feldwicklungen der noch bei stehendem Motor Lichtmaschine durch Überhitzung zu erregt.
- Seite 29 Alpha Pro Laderegler – Bedienungs- und Installationsanleitung 9 TECHNISCHE DATEN SPEZIFIKATIONEN DES ALPHA PRO LADEREGLERS Alpha Pro Artikelnummer/Teilenummer 45513000 Alpha Pro III 45512000 Alpha Pro II Geeignet für Lichtmaschinentyp Lichtmaschinen mit negativer Erregung (Type N) Nennbetriebsspannung 12 V/24 V auswählbar (standard Bleisäurebatterien)
- Seite 30 Alpha Pro Laderegler – Bedienungs- und Installationsanleitung KENNDATEN FLOAT ABSORPTION BULK BULK Min. Bulk-Zeit Min. 2 min 15 min Absorptionsladungszeit Bulk-Spannung Absorptionsspannung Float-Spannung Start max. Bulk-Timer Rückkehr zu Bulk Imax 100 % Rückkehrstrom = 6 % Imax Wiederholung Max. Bulk-Timer Maximaler Absorptions- 60 Min.
- Seite 31 Alpha Pro Laderegler – Bedienungs- und Installationsanleitung ABMESSUNGEN 109 [4,3] 95 [3,7] 5 (2x) Abbildung 20: Maßzeichnungen des Alpha Pro in mm [Zoll]...
