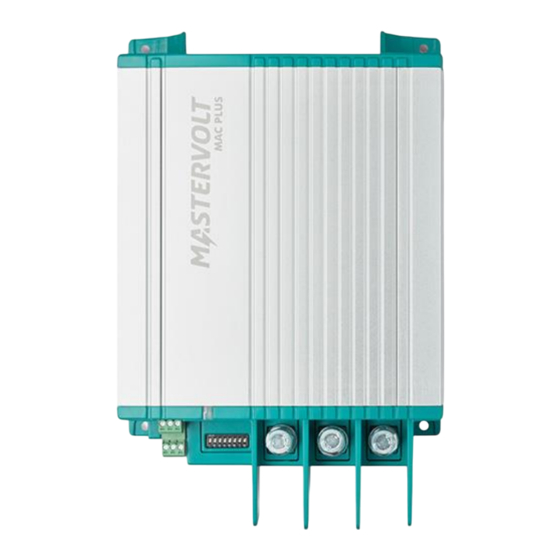

Mastervolt Mac Plus 12/12-50 Bedienungs- Und Installationsanleitung
Dc-dc-ladegerät
Vorschau ausblenden
Andere Handbücher für Mac Plus 12/12-50:
- Bedienungs- und installationsanleitung (36 Seiten)
Verwandte Anleitungen für Mastervolt Mac Plus 12/12-50
Inhaltszusammenfassung für Mastervolt Mac Plus 12/12-50
- Seite 1 Mac Plus DC-DC-LADEGERÄT 12/12-50, 12/24-30, 24/12-50, 24/24-30, 24/24-50 BEDIENUNGS- UND INSTALLATIONSANLEITUNG www.mastervolt.com...
- Seite 2 Mac Plus – Bedienungs- und Installationsanleitung Inhalt 1. SICHERHEITSHINWEISE ....................4 Warnungen und symbole ......................4 Allgemeines ..........................4 Knallgase ............................ 5 Warnungen hinsichtlich der Verwendung von Batterien .............. 6 Warnung bezüglich lebenserhaltender Anwendungen ..............6 2. ALLGEMEINE INFORMATIONEN ..................7 Gebrauch der Betriebsanleitung ....................
- Seite 3 Mac Plus – Bedienungs- und Installationsanleitung 10. CZONE ..........................25 Was ist CZone? ......................... 25 Hinzufügen von Mac Plus zu einer CZone-Systemkonfiguration ..........25 11. PROBLEMLÖSUNG ......................27 12. TECHNISCHE DATEN ...................... 29 Technische Spezifikationen ....................... 29 CZone-Spezifikationen ......................30 Batterie-Einstellungen .......................
- Seite 4 Lüftungsöffnungen nicht verdeckt oder blockiert werden. Installieren Sie den Mac Plus nicht in ungenügend ventilierten Räumlichkeiten, da dies zur Überhitzung führen kann. Die Verwendung eines Zusatz- oder Ersatzteils, dass nicht von Mastervolt empfohlen oder verkauft wird, kann zu Brandgefahr, Elektroschock oder Verletzung von Personen führen.
- Seite 5 Mac Plus – Bedienungs- und Installationsanleitung Verwenden Sie den Mac Plus nicht, wenn er einen schweren Stoß erhalten hat, fallen gelassen oder auf sonstige Weise beschädigt wurde; bringen Sie ihn zu einem qualifizierten Kundendiensttechniker. Mit Ausnahme des Anschlussbereichs (siehe Kapitel 4) darf der Mac Plus nicht geöffnet oder demontiert werden.
- Seite 6 Ring bzw. ein derartiges Metall zu schmelzen und eine schwere Verbrennung zu verursachen. Verwenden Sie Mac Plus nur zum Aufladen von BLEISÄURE- oder Mastervolt Li-Ionen- Batterien und zur Versorgung von an diese Batterien angeschlossenen Lasten in permanenten Systemen.
- Seite 7 Eine Verwendung, die dem Zweck des Produkts nicht entspricht. Garantie Mastervolt gewährt für den Mac Plus eine zweijährige Garantie ab dem Kaufdatum unter der Bedingung, dass das Produkt gemäß den Anweisungen in dieser Bedienungsanleitung installiert und verwendet wird. Eine Installation oder Verwendung, die nicht gemäß diesen Anweisungen erfolgt, kann zu Leistungsabfall, Beschädigungen oder Ausfall des Produkts und zum Erlöschen...
- Seite 8 Mac Plus – Bedienungs- und Installationsanleitung Typenschild Das Typenschild enthält wichtige Informationen für Service- oder Wartungsarbeiten. Das Typenschild befindet sich auf der rechten Seite des Mac Plus. Die folgende Abbildung ist nur ein Beispiel! (Serienummer N708F0001 mit Hardware-Version F) VORSICHT Entfernen Sie niemals das Typenschild.
- Seite 9 Mac Plus – Bedienungs- und Installationsanleitung 3. Produktbeschreibung Das Mac Plus Ladegerät wandelt eine Gleichspannung (von einer Batterie) in eine geregelte Gleichspannung um. Es ist verwendbar als: • dreistufiges Batterieladegerät oder • stabilisierte Gleichstromversorgung. Das Mac Plus kann nur in Systemen mit gemeinsamer negativer Masse verwendet werden. Abmessungen 165 mm 146 mm...
- Seite 10 Mac Plus – Bedienungs- und Installationsanleitung Frontpanel Frontpanel Status-LED + Ausgang Masse + Eingang MasterBus/CZone-Anschluss (2x) DIP-Schalter Zubehör-Steckverbinder Pin 1: + Batteriespannungs-Messeingang Pin 2: - Batteriespannungs-Messeingang Pin 3: nicht belegt Pin 4: Fernsteuerungseingang Pin 5-6: Eingang Batterietemperaturfühler...
- Seite 11 Mac Plus – Bedienungs- und Installationsanleitung 4. Installationsanweisungen Zusätzlich zum Mac Plus im Lieferumfang Folgendes enthalten: • Batterietemperatursensor • Mastervolt-CZone dropkabel (1m) • MasterBus Terminator (Abschlußswiderstand) • Bedienungs- und Installationsanleitung Schritte zur Installation: Position des Mac Plus festlegen und befestigen, siehe Kapitel 5 Mac Plus anschließen, siehe Kapitel 6...
- Seite 12 1. Trennen Sie den Backbone an der nächstgelegenen Backbone-Anschlussstelle und stecken Sie ein T-Stück ein. 2. Bringen Sie den Backbone-Anschluss/die Backbone-Anschlüsse am neuen T-Stück wieder an. 3. Schließen Sie das RJ45 Mastervolt-CZone Drop-Kabel an den schwarzen Anschluss am T- Stück an und verbinden Sie es dann mit dem Mac Plus.
- Seite 13 Mac Plus – Bedienungs- und Installationsanleitung 6. Anschluss Mac Plus als Batterieladegerät, siehe Einbauzeichnung A. Mac Plus als stabilisierte Gleichstromversorgung, siehe Einbauzeichnung B. Verwenden Sie ausreichend dimensionierte Sicherungen und Kabel. Einbauzeichnung A Einbauzeichnung B...
- Seite 14 Der Fernsteuerungseingang kann über einen DIP-Schalter (siehe Kapitel 7) oder über den MasterBus (siehe Kapitel 9) oder über CZone (siehe Kapitel 10) konfiguriert werden. Batterie-Temperaturfühler (im Lieferumfang enthalten) Durch Installation des Mastervolt-Batterie-Temperatursensors werden die Ladespannungen automatisch an abweichende Temperaturen angepasst. Bei niedriger Batterietemperatur steigt die Ladespannung an.
- Seite 15 Mac Plus – Bedienungs- und Installationsanleitung 7. Konfiguration – DIP-Schaltern Die Mac Plus-Einstellungen können auf zwei Weisen angepasst werden: mit DIP-Schaltern; mit einem Überwachungspanel, beispielsweise dem EasyView 5 (MasterBus) oder Touch 10 (CZone), oder mit einem Computer mit MasterAdjust oder mit dem CZone-Konfigurationstool. Manche Einstellungen können nur auf diese Weise geändert werden.
- Seite 16 Mac Plus – Bedienungs- und Installationsanleitung DIP-Schalter MasterBus-Kommunikation Smart an; no MasterBus communication in sleep mode (no load <2mA) MasterBus-Kommunikation immer an (keine Last 10 mA), vorausgesetzt dass genug Eingangsleistung vorhanden ist DIP-Schalter Battery type Es gelten die MasterBus-Einstellungen, siehe Kapitel 9. Werksseitige Voreinstellung: Flooded (Nassbatterie) Flooeded (Nassbatterie) Lithium-Ion...
- Seite 17 Mac Plus – Bedienungs- und Installationsanleitung 8. Betrieb Betriebsarten des Ladegeräts Modus Erläuterung Mac Plus ist im Ladebetrieb, wenn die Ladegerät- Laden Einschaltbedingungen erfüllt sind (siehe DIP- Schalter/MasterBus/CZone-Einstellungen). Das Mac Plus wechselt in Standby-Modus, wenn die Standby Ladegerät-Einschaltbedingungen nicht erfüllt sind (siehe DIP- Schalter/MasterBus/CZone-Einstellungen).
- Seite 18 MasterBus. Das Ergebnis sind geringere Materialkosten, da nur wenige Elektrokabel benötigt werden und die Montagezeit kürzer ist. Für die zentrale Überwachung und Steuerung der angeschlossenen Geräte bietet Mastervolt eine breite Palette Bedienpanele an, die alle Statusinformationen Ihrer elektrischen Anlage auf einen Blick .
- Seite 19 Mac Plus – Bedienungs- und Installationsanleitung MasterAdjust-Software ist auf der Mastervolt-Website als kostenlose Software zum Download verfügbar: www.mastervolt.com. In den nachstehenden Tabellen sind die Parameter aufgelistet, die in MasterAdjust erscheinen. Monitoring (Überwachung) Wert Bedeutung Status Status Zeigt die aktuelle Betriebsart an: Standby / Ladevorgang / Alarm / Aus Status Ladeg.
- Seite 20 Mac Plus – Bedienungs- und Installationsanleitung Configuration (Konfiguration) Werksein- Einstellbarer Wert Bedeutung stellung Bereich Gerät Name Der Name des betreffenden Geräts. Er wird Plus 12/12 0-12 Zeichen von allen Geräten erkannt, die an das Plus 12/24 Netzwerk angeschlossen sind. Plus 24/12 Plus 24/24 Plus24/24-50 Sprache...
- Seite 21 Mac Plus – Bedienungs- und Installationsanleitung Werksein- Einstellbarer Wert Bedeutung stellung Bereich Ladegerät Methode Ladeverfahren 3-Step+ 3-Step+ (3-stufen+) (IUoU), Spannung konst. (13,25 V*) Batterietyp** Auswahl der voreingestellten Ladeauswahl. Geflutet Nass, Gel, Individuelle Anpassungen sind nur möglich, AGM, LiIon, wenn hier „Benutzerbestimmt“ ausgewählt Benutzer- wird.
- Seite 22 Mac Plus – Bedienungs- und Installationsanleitung Werksein- Einstellbarer Wert Bedeutung stellung Bereich Eingangsalarm Alarm hoch ein Alarm bei zu hoher Eingangsspannung ein 16,00 V* 8-16 V* Alarm hoch aus Alarm bei zu hoher Eingangsspannung aus 15,50 V* 8-16 V* Alarm niedr. aus Alarm bei niedriger Eingangsspannung aus 11,00 V* 8-16 V*...
- Seite 23 Mac Plus – Bedienungs- und Installationsanleitung Events (Ereignisse) – Systemautomatisierung Ein MasterBus-Gerät kann so programmiert werden, dass es eine Aktivität an einem anderen angeschlossenen Gerät auslöst. Dies ist sehr nützlich bei der Automatisierung Ihres Systems, jedoch nicht erforderlich. In MasterBus erfolgt dies durch ereignisbasierte Befehle. Über die Registerkarte Ereignisse können Sie den Mac Plus so programmieren, dass er als Ereignisquelle fungiert.
- Seite 24 Mac Plus – Bedienungs- und Installationsanleitung Der Mac Plus kann als Ereignisquelle konfiguriert werden. Eine Ereignisquelle kann dazu verwendet werden, einen Ereignisbefehl und eine Ereignisaktion Geräts, das mit dem MasterBus verbunden ist, verwendet werden. Ereignisquelle Beschreibung Standby Gerätezustand ist Standby Bulk Ladezustand ist Hauptladung Absorption...
- Seite 25 Mac Plus – Bedienungs- und Installationsanleitung 10. CZone Hinweis: CZone wird von Mac Plus-Modellen unterstützt, die 10 DIP-Schalter haben. Was ist CZone? Das CZone®-Netzwerk ist ein NMEA-2000-kompatibles, CAN-basiertes System. Sie können die Konfiguration entweder durchführen, während das Netzwerk angeschlossen ist, oder eine vorbestehende Konfigurationsdatei verwenden (.zcf).
- Seite 26 Mac Plus – Bedienungs- und Installationsanleitung Active high: aktiv, wenn die Eingangsspannung 3 bis 32 V beträgt Off: immer aktiv - Wählen Sie die Enable Threshold, wenn Sie die Einstellungen ändern wollen. • Wählen Sie für die Batterieart „User defined“ auch die Bulk-, Absorptions- und Erhaltungseinstellungen, die ebenfalls angepasst werden können.
- Seite 27 Mac Plus – Bedienungs- und Installationsanleitung 11. Problemlösung Störung Mögliche Ursache Was ist zu tun? Keine Keine Eingangspannung Verkabelung prüfen Ausgangsspannung Eingangsspannung zu niedrig Eingangsspannung prüfen, und/oder kein Konfiguration prüfen Ausgangsstrom Kein Freigabesignal am Fernsteuerungseingang prüfen Fernsteuerungseingang Ladeeingang Batterie Die primäre (Eingangs-) Batterie ist zu weit entladen LED ist rot Eine Übersicht über die Fehleranzeigen mit den LEDs ist in Kapitel 11 zu...
- Seite 28 Mac Plus – Bedienungs- und Installationsanleitung Störung Mögliche Ursache Was ist zu tun? Batterien werden zu Batterieleistung durch Verlust, Mehrmaliges Laden/Entladen kann schnell entladen Abhilfe schaffen. Sulfatisierung, Stagnation reduziert Batterie überprüfen und ggf. austauschen. Batterien zu warm, Batterie defekt (Kurzschluss in Batterie überprüfen und ggf.
- Seite 29 Ja, reduzierter (25 %) Ladestrom bei niedriger (<9 V / <18 V) laden Batteriespannung Schutz vor Überlastung Schutz vor Verpolung Ja, intern abgesichert, nicht austauschbar Batterieladekennlinie Mastervolt 3-step+ Algorithmus, Konstantspannung (13,25/26,5 V) Batterietypen Nass, Lithium-Ion, Gel, AGM, Benutzerbestimmt Allgemeine Spezifikationen Galvanische Trennung Nein Wirkungsgrad >...
- Seite 30 127508 Batterie-Status Batterie-Einstellungen Hinweis: Die folgenden Ladungsdaten basieren auf den Batterien von Mastervolt. Die Spezifikationen der Chemie können je nach Hersteller variieren. Wenn Sie Batterien eines anderen Herstellers anschließen, stellen Sie sicher, dass die Empfehlungen des Herstellers eingehalten werden. Individuelle Anpassungen sind nur möglich, wenn in der Konfiguration der Batterietyp „Benutzerbestimmt“...
- Seite 31 Mac Plus – Bedienungs- und Installationsanleitung Charakteristika Typische Ladekennlinie (bei 25 °C). Bei einem 24-V-Ladegerät multiplizieren Sie die Spannungen mit zwei.
