5 Elektrischer Anschluss
5.2 Übersicht des Anschlussbereichs
A
L+
M L
K

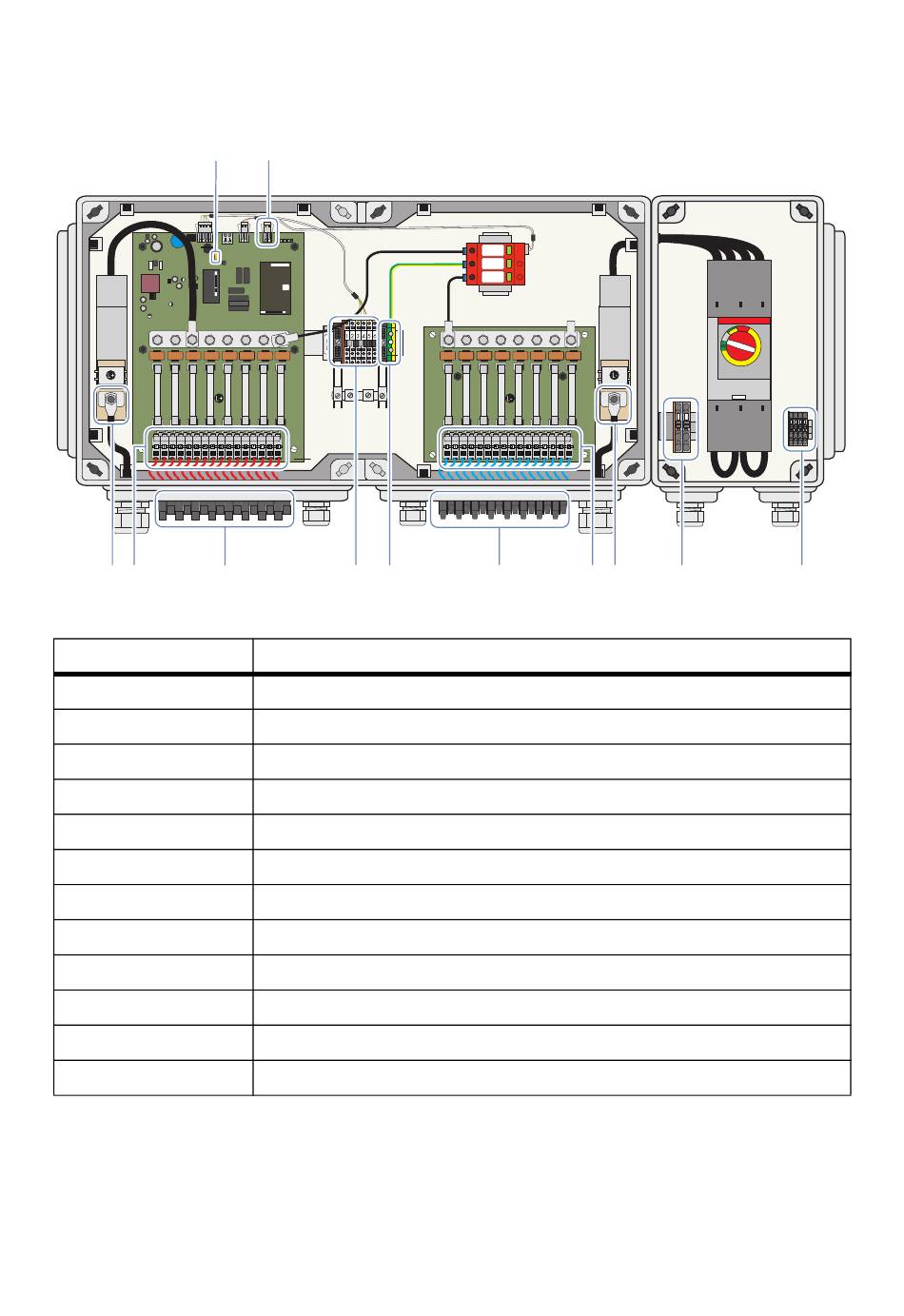

Abbildung 6: Klemmen und Stecker für Anschlüsse
Position
A
B
C
D
E
F
G
H
I
K
L
M
*
optional
**
beim direkten Anschluss der Strings
22 SSM-TDE103130
B
I H
Bezeichnung
Jumper für die Terminierung des Datenkabels
Meldekontakt für den Diebstahlschutz
Klemmen für den Anschluss des Rückmeldekontakts
Klemmen für den Anschluss der Ansteuerung des Hilfsauslösers
Bolzenklemme für den Anschluss des DC-Haupkabels ‒Pol
Federzugklemmen für die String-Anschlüsse, ‒Pol
Stecker für den Anschluss der Strings, ‒Pol
Klemmen für den Anschluss der Erdung
Klemmen für den Anschluss des Datenkabels und Spannungsversorgung
Stecker für den Anschluss der Strings, +Pol
Federzugklemmen für die String-Anschlüsse, +Pol
Bolzenklemme für den Anschluss des DC-Hauptkabels +Pol
SMA Solar Technology AG
L +
G F E
**
**
1 2
3 4 5 6
D C
*
