SMA Solar Technology AG

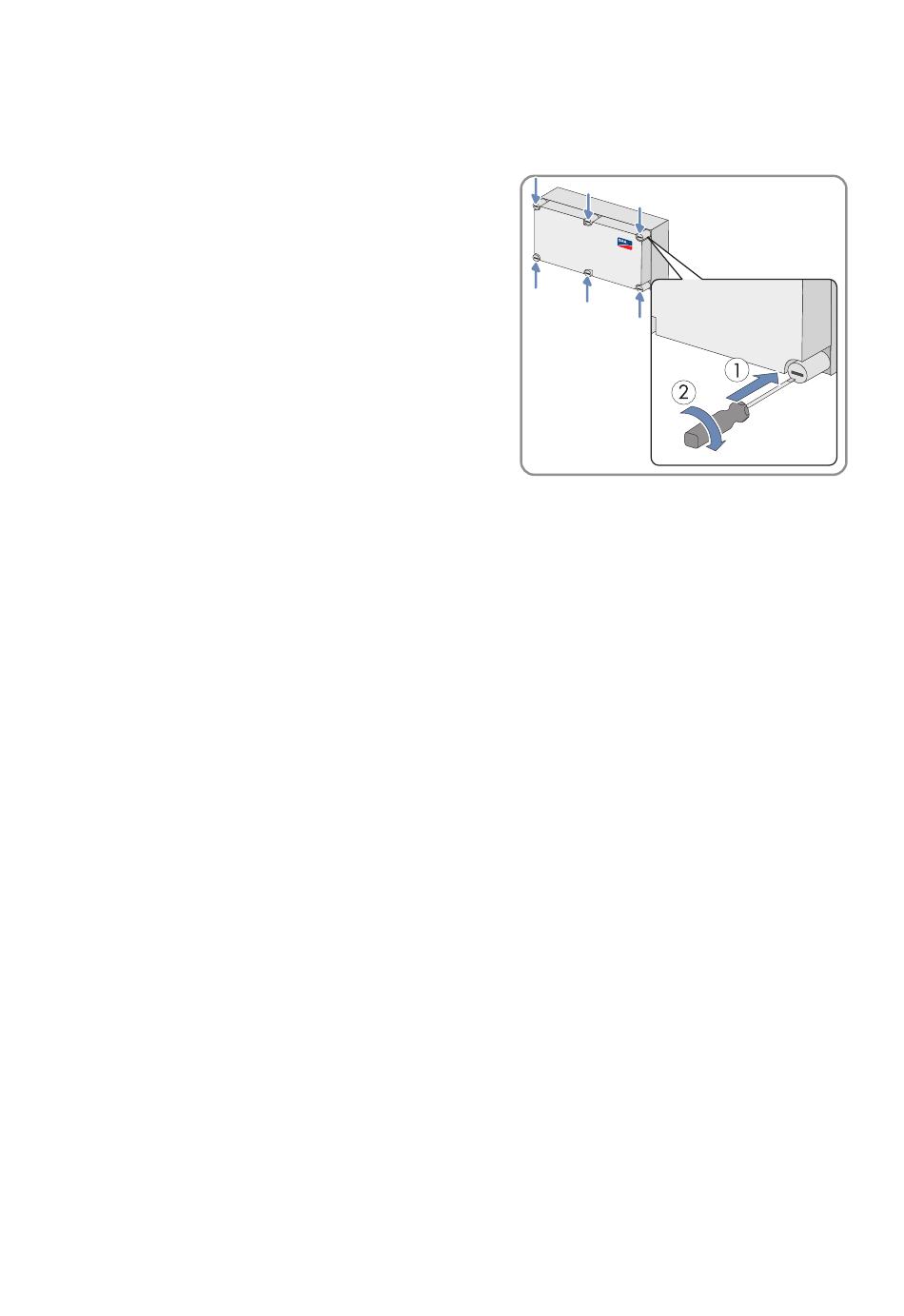

Sunny String-Monitor schließen
1. Den Deckel aufsetzen.
2. Alle Verschlussschrauben mit einem
Schraubendreher zu 1/4 im Uhrzeigersinn drehen.
Dabei leicht drücken.
3. Korrekten Sitz des Deckels prüfen.
5.4 PV-Strings anschließen
5.4.1 PV-Strings an Federzugklemmen anschließen
1. Für jede Kabeldurchführung Blindstopfen aus den Kabelverschraubungen entfernen.
2. Die String-Kabel durch die Kabelverschraubung ins Gehäuseinnere führen. Dabei auf korrekte
Polarität achten.
3. Adern ablängen und 12 mm abisolieren.
4. Adern an die Federzugklemmen anschließen. Dabei auf korrekte Polarität achten.
5. Kabelverschraubungen anziehen.
5.4.2 PV-Strings an DC‑Steckverbinder SUNCLIX anschließen
Voraussetzungen:
☐ Alle Kabel der PV-Module sind mit den mitgelieferten DC-Steckverbindern SUNCLIX
ausgestattet.
Vorgehen:
• DC-Steckverbinder SUNCLIX konfektionieren
• DC-Steckverbinder SUNCLIX an Sunny String-Monitor anschließen
Technische Beschreibung
5 Elektrischer Anschluss
SSM-TDE103130 25
