5 Elektrischer Anschluss
5.7.2 Schirmkontakt des Datenkabels anschließen
1. Die Blindstopfen aus den Kabelverschraubungen entfernen.
2. Die Datenkabel durch die Kabelverschraubungen ins Gehäuseinnere führen.
3. Die Datenkabel abmanteln.
4. Kabelschirme auf die Schirmschienen auflegen. Die Schirmschienen befinden sich unterhalb der
Anschlussklemmen.

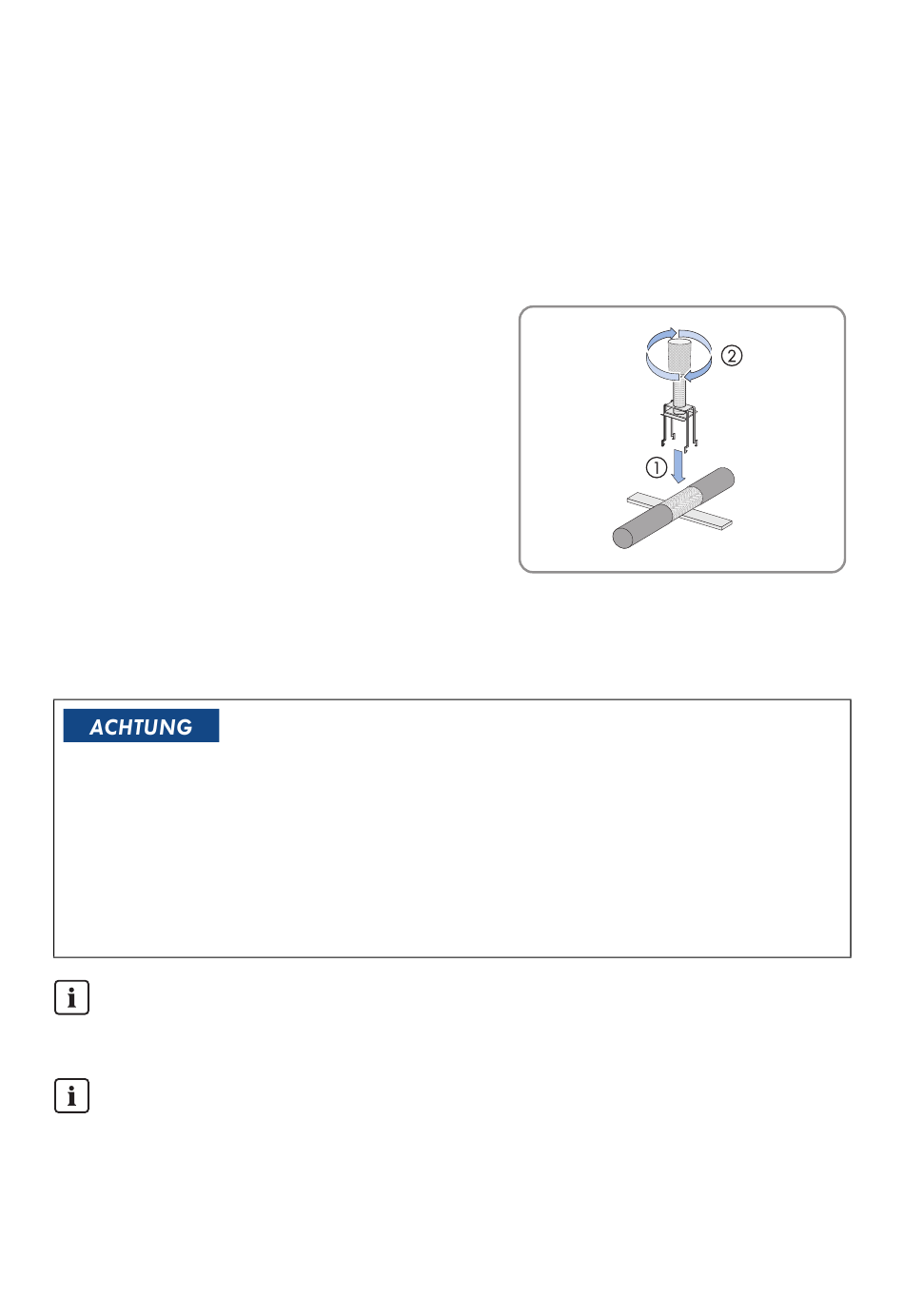

5. Die Schirmklemmbügel aufsetzen, bis sie einrasten,
und handfest anziehen.
6. Kabelverschraubungen anziehen.
5.7.3 Datenkabel im Sunny String-Monitor anschließen
Beschädigung der Elektronik durch falsche Kabelverlegung.
Damit Sunny String-Monitor und Sunny Central störungsfrei arbeiten, müssen EMV‑Richtlinien
eingehalten werden.
• DC-Hauptkabel und Datenkabel getrennt und mit einem Abstand größer als 400 mm
voneinander verlegen.
• Den Schirm des Datenkabels beidseitig - im Sunny Central sowie im Sunny String‑Monitor
auflegen.
Begrenzte Anzahl von Piggy-Backs zur Datenverarbeitung pro Hub
• Maximal 10 Piggy-Backs zur Datenverarbeitung pro Hub anschließen.
Parallelschaltung der Datenkabel
Wenn mehrere Sunny String-Monitore verwendet werden, die Sunny String-Monitore parallel
anschließen. Somit werden an jedem Sunny String-Monitor ein kommendes und ein
abgehendes Datenkabel angeschlossen. Eine Ausnahme bildet der letzte Sunny
String‑Monitor. Dort wird nur ein kommendes Datenkabel angeschlossen.
30
SSM-TDE103130
SMA Solar Technology AG
Technische Beschreibung
