SMA Solar Technology AG

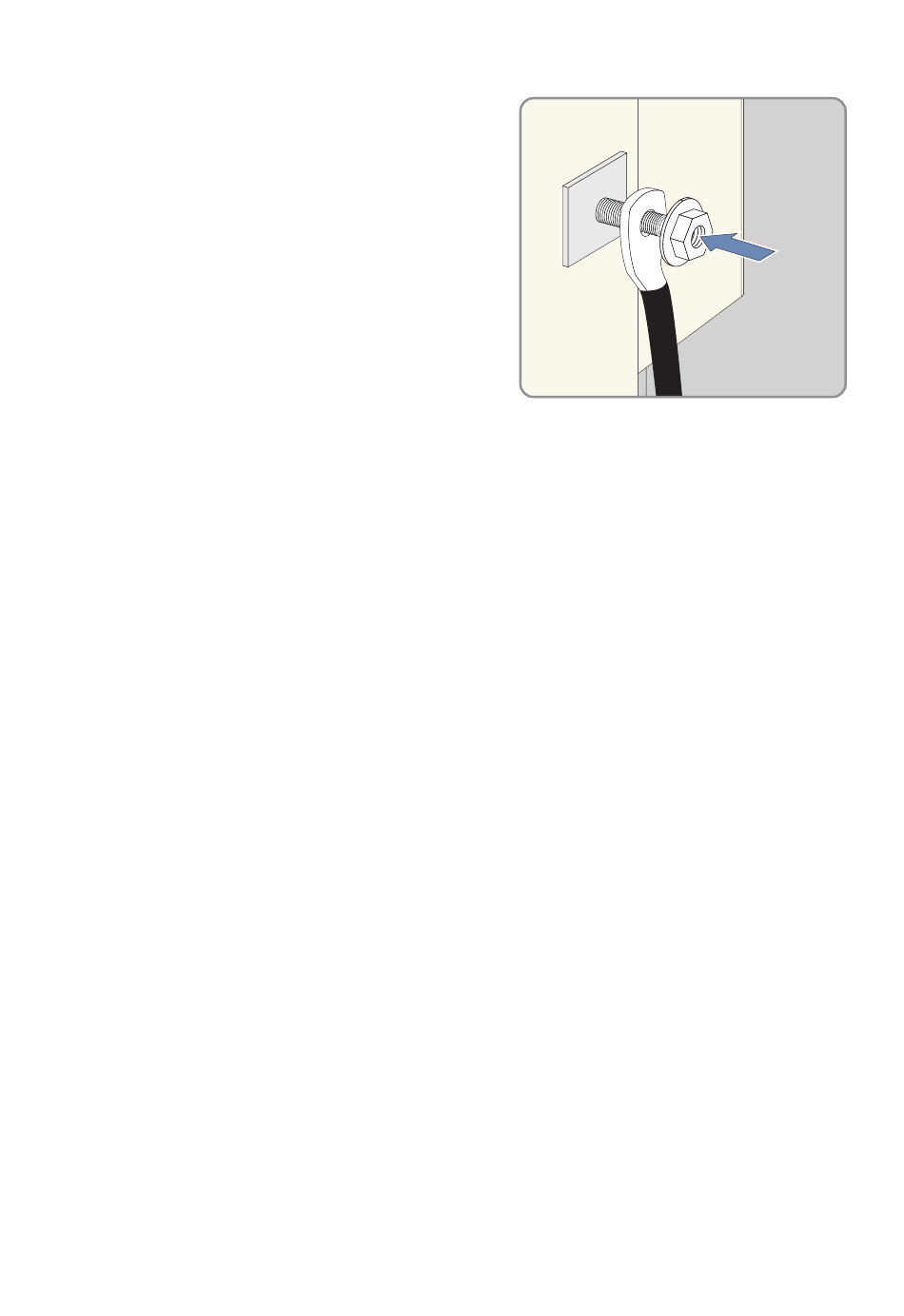

4. Die DC-Hauptkabel an den Bolzenklemmen
anschließen. Dabei auf korrekte Polarität achten
und Bolzenklemmen mit einem Drehmoment von
20 Nm anziehen.
5. Festen Sitz der DC-Hauptkabel prüfen.
6. Kabelverschraubungen anziehen.
5.6 Erdung anschließen
Um die Funktion der integrierten Überspannungsableiter zu gewährleisten, müssen diese an die
externe Erdung angeschlossen werden.
1. Den Blindstopfen aus der Kabelverschraubung entfernen.
2. Das Erdungskabel durch die Kabelverschraubung ins Gehäuseinnere führen.
3. Das Erdungskabel 14 mm abisolieren.
4. Das Erdungskabel an die Erdungsklemme anschließen. Dabei Erdungsklemme mit einem
Drehmoment von 3,5 Nm anziehen.
5. Kabelverschraubung anziehen.
6. Das Erdungskabel in der Nähe des Sunny String-Monitor erden, z. B. mit einem Staberder.
5.7 Datenkabel anschließen
5.7.1 Eigenschaften des Datenkabels
Das Datenkabel der RS485‑Kommunikation und der Spannungsversorgung verbindet den
Sunny String-Monitor mit dem Sunny Central.
• Für das Datenkabel der RS485‑Kommunikation und der +55 V
gemeinsames Kabel des Typs Li2YCYv (TP) 4 x 2 x 0,5 mm verwenden.
• Die Betriebsmittelkennzeichnung (BMK) im Gerät beachten.
Technische Beschreibung
5 Elektrischer Anschluss
Spannungsversorgung ein
DC
SSM-TDE103130
29
