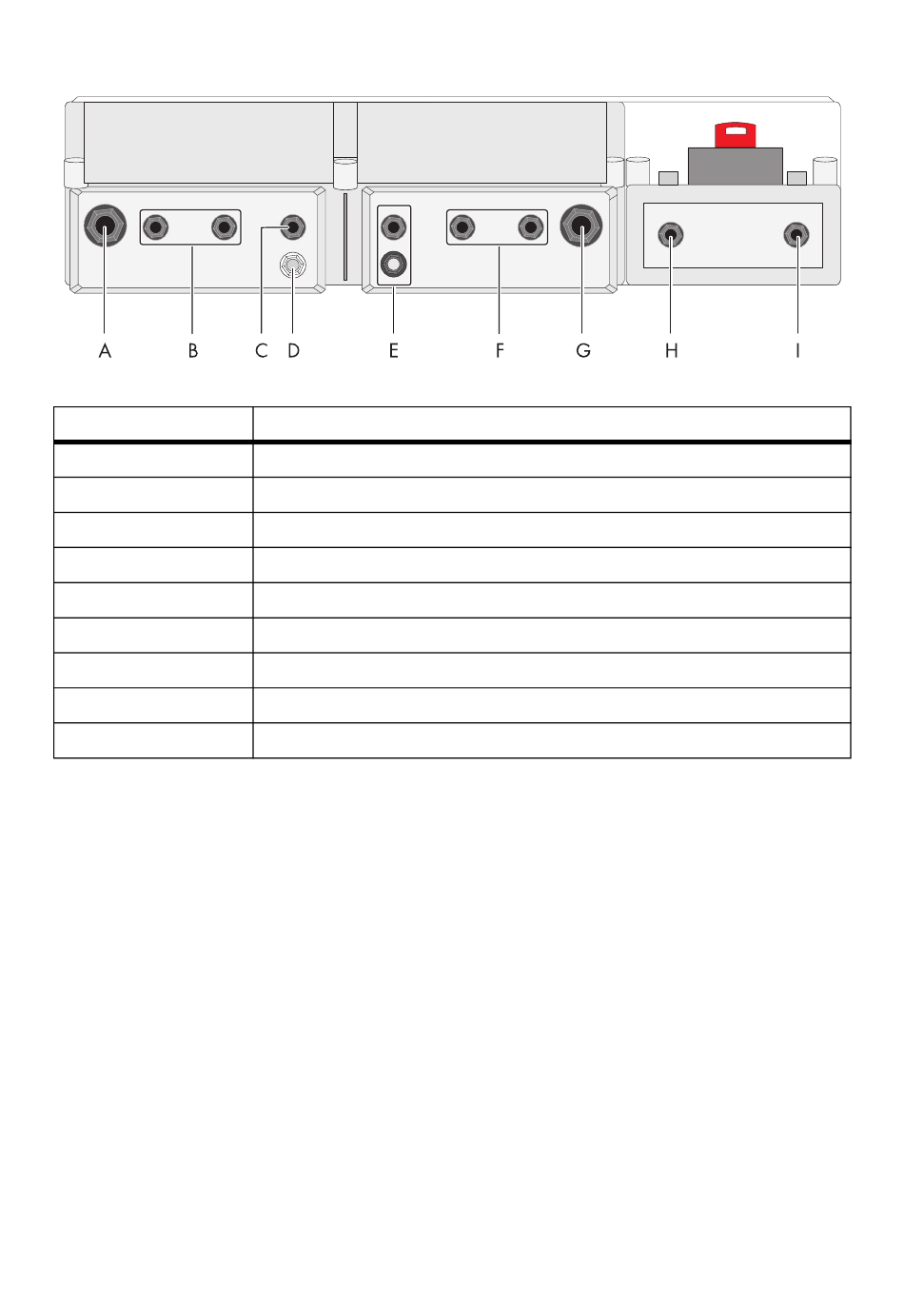

Abbildung 7: Kabelverschraubungen beim direkten Anschluss der PV-Strings an Trennklemmen
Position
A
B
C
D
E
F
G
H
I
*
optional
Technische Beschreibung
Bezeichnung
Kabelverschraubung für den Anschluss des DC-Hauptkabels +Pol
Kabelverschraubungen für die String-Anschlüsse +Pol
Kabelverschraubungen für den Anschluss der Erdung
Druckausgleichverschraubung
Kabelverschraubungen für den Anschluss der Kommunikation
Kabelverschraubungen für die String-Anschlüsse ‒Pol
Kabelverschraubung für den Anschluss des DC-Hauptkabels ‒Pol
Kabelverschraubung für den Anschluss der Fernauslösung
Kabelverschraubung für den Anschluss des Rückmeldekontakts
