5 Elektrischer Anschluss
Voraussetzung:
☐ Alle Sunny String-Monitore eines Stranges sind an den RS485‑Bus angeschlossen (siehe Kapitel
5.7.3 „Datenkabel im Sunny String-Monitor anschließen", Seite 30 und Kapitel
5.7.4 „Datenkabel im Sunny Central anschließen", Seite 32).

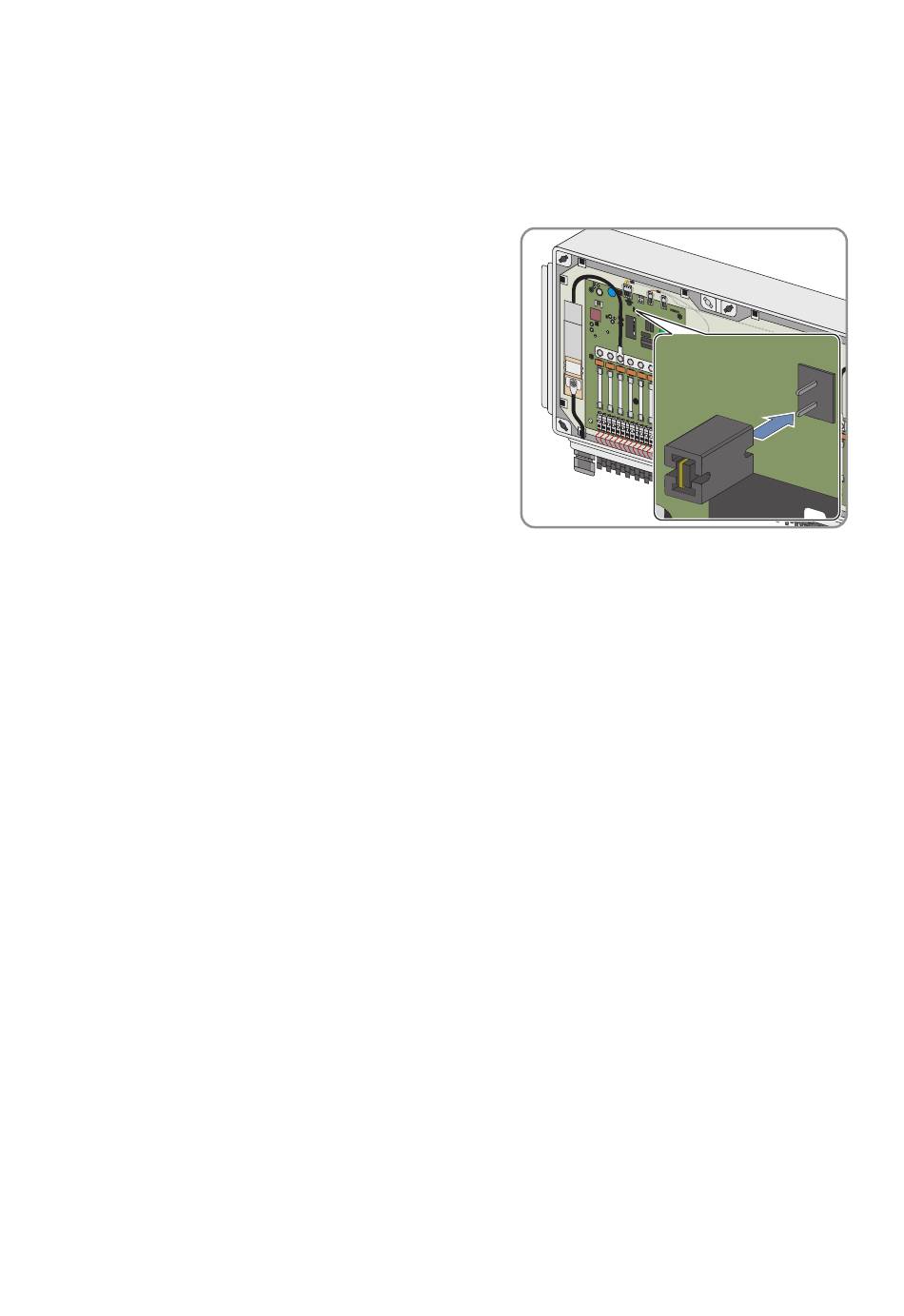

1. Jumper auf der Messplatine im jeweils letzten
Sunny String-Monitor eines Stranges stecken.
2. Die restlichen Jumper von den Messplatinen der
übrigen Sunny String-Monitore entfernen.
3. Sicherstellen, dass der Abschlusswiderstand am Hub im Sunny Central in RJ45-Buchse "485
Out" steckt.
5.8 Fernauslösung für DC-Leistungsschalter anschließen
5.8.1 Anschlusskabel des Arbeitsstromauslösers dimensionieren
Abhängig von der Bestellung enthält der Sunny String-Monitor einen DC-Leistungsschalter mit
Fernauslösung. In diesem Fall ist der DC-Leistungsschalter mit einem Hilfsauslöser ausgestattet.
Abhängig von der Bestellung enthält der Sunny String‑Monitor als Hilfsauslöser einen
Arbeitsstromauslöser oder einen Unterspannungsauslöser.
Durch den Hilfsauslöser ist es möglich, den PV-Generator über den DC-Schalter im
Sunny String‑Monitor vom Wechselrichter zu trennen.
Der Arbeitsstromauslöser dient zum elektrisch gesteuerten Ausschalten des DC-Schalters. Der Betrieb
des Arbeitsstromauslösers ist bei einer Spannung zwischen 70 % und 110 % der Nennspannung des
Arbeitsstromauslösers U
DC‑Schalter aus. Die Ansteuerung erfolgt über einen Schließerkontakt. Bei Drahtbruch,
Wackelkontakt, Unterspannung oder Ausfall der Spannungsversorgung ist die Funktion des
Arbeitsstromauslösers nicht gewährleistet. Wir empfehlen den Einsatz einer unterbrechungsfreien
Spannungsversorgung. Die Betätigungszeit für die sichere Auslösung des Arbeitsstromauslösers
beträgt mindestens 3 Sekunden.
1. Anzahl der DC‑Schalter ermitteln.
2. Größte Distanz zwischen den Sunny String‑Monitoren oder Spannungsversorgung und erstem
Sunny String-Monitor ermitteln.
34
SSM-TDE103130
garantiert. Wenn am Arbeitsstromauslöser Spannung anliegt, löst der
N
SMA Solar Technology AG
1 2 3
L +
4 5 6
L + L +
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
