LAUNCH TECH
START

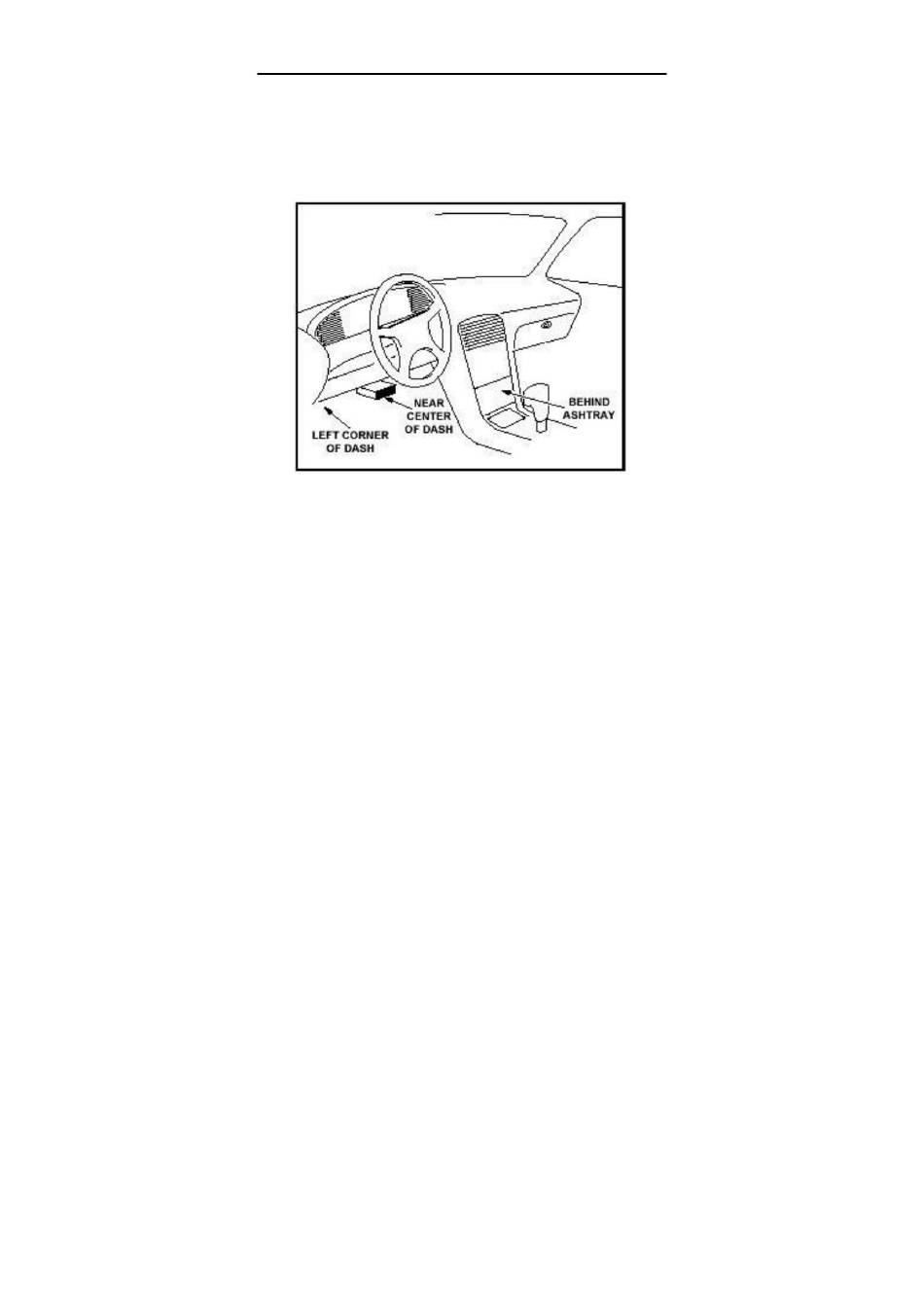

2.3 Position des Data Link Connector (DLC)
Der DLC (Data Link Connector oder Diagnostic Link Connector) ist der standardisierte 16-Hohlraum-
Anschluss, an dem Diagnosecode-Lesegeräte mit dem Bordcomputer des Fahrzeugs verbunden
sind. Der DLC befindet sich bei den meisten Fahrzeugen normalerweise 12 Zoll von der Mitte der
Instrumententafel (Armaturenbrett) entfernt unter oder um die Fahrerseite herum. Wenn sich Data
Link Connector nicht unter dem Armaturenbrett befindet,
ein Etikett sollte dort sein und den Standort angeben. Bei einigen asiatischen und europäischen
Fahrzeugen befindet sich der DLC hinter dem Aschenbecher und der Aschenbecher muss entfernt
werden, um Zugang zum Anschluss zu erhalten. Wenn der DLC nicht gefunden werden kann,
finden Sie die Position im Servicehandbuch des Fahrzeugs.
2.4 OBD-II-
Bereitschaftsmonitore
Ein wichtiger Teil des OBD II-Systems eines Fahrzeugs sind die Bereitschaftsmonitore, die
Indikatoren sind, die verwendet werden, um herauszufinden, ob alle Emissionskomponenten vom
OBD II-System bewertet wurden. Sie führen regelmäßige Tests an bestimmten Systemen und
Komponenten durch, um sicherzustellen, dass sie innerhalb der zulässigen Grenzen arbeiten.
Derzeit gibt es elf OBD-II-Bereitschaftsmonitore (oder I/M-Monitore), die von der US-
Umweltschutzbehörde (EPA) definiert wurden. Nicht alle Monitore werden in allen Fahrzeugen
unterstützt und die genaue Anzahl der Monitore in jedem Fahrzeug hängt von der Abgasreinigung
des Kraftfahrzeugherstellers ab
CReader 319-
Benutzer
7
