LAUNCH
START
3.2
Spezifikationen
1) Bildschirm: 2,8" TFT 262K True Color, 320*240 QVGA LCD-Display 2)
Eingangsspannungsbereich: 8~32V 3)
Betriebsstrom: <100mA@12V (typisch)
4) Stromverbrauch: <1,2 W (typisch)
5) Betriebstemperatur: 0°C~50°C / 32°F~122°F 6) Lagertemperatur:
-20°C ~70°C / -4°F~158°F ~70°C @ RH60% 7) Außenmaße: 121 x 82 x 26 mm
LBH 8) Gewicht: < 500
g
3.3 Stromversorgung
Die Stromversorgung des Creader 319 erfolgt über den Data Link Connector (DLC) des Fahrzeugs.
Befolgen Sie die nachstehenden Schritte, um es
einzuschalten: 1) Finden Sie DLC im Fahrzeug
Für einige Fahrzeuge ist möglicherweise eine DLC-Abdeckung aus Kunststoff erhältlich, die Sie benötigen
Entfernen Sie es, bevor Sie das OBDII-Kabel anschließen.
2) Stecken Sie den Stecker am Ende des OBD-II-Kabels in den DLC des

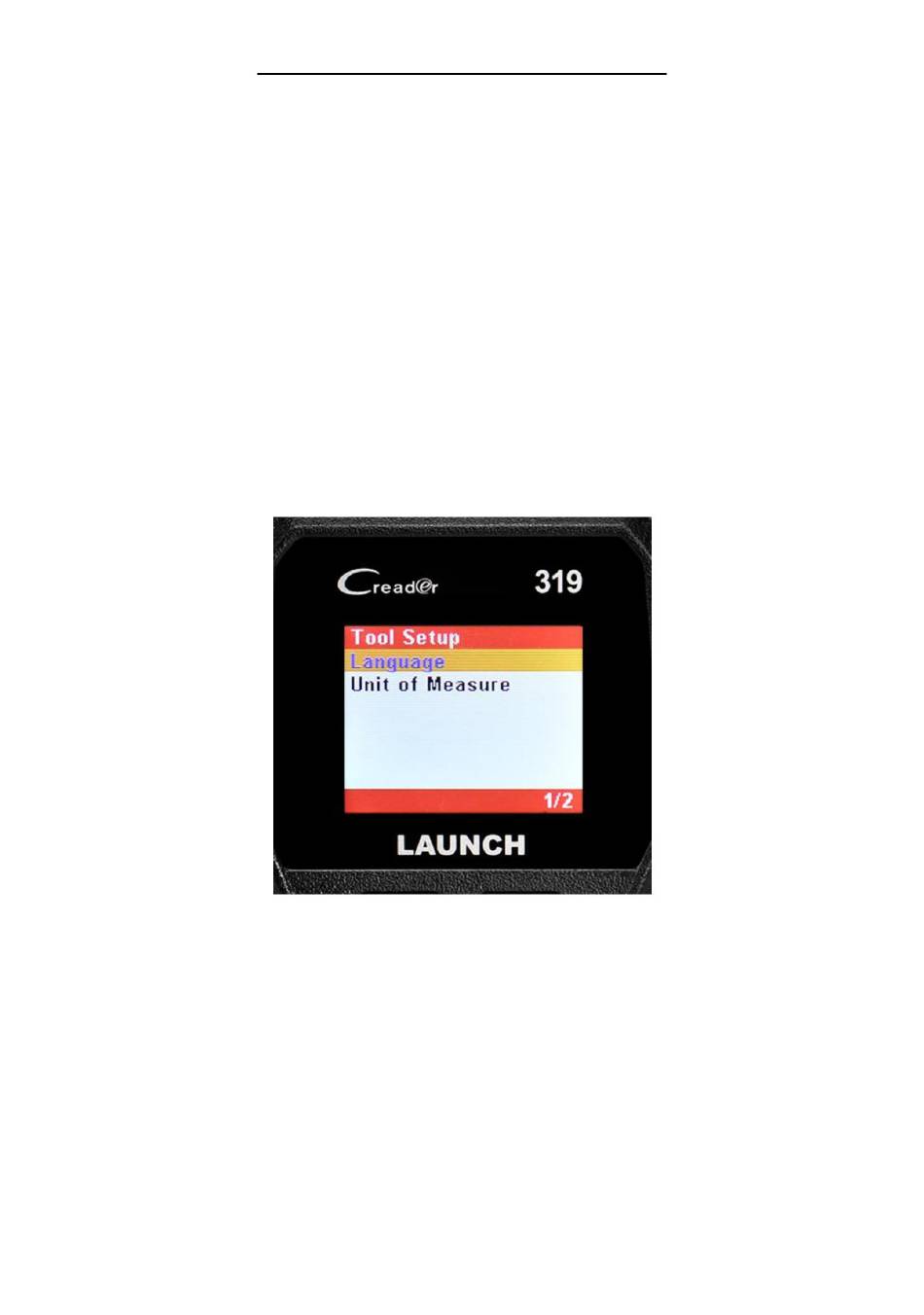

3.4 Werkzeugeinrichtung
Wählen Sie [Tool Setup] im Hauptmenü und drücken Sie [ok], der Bildschirm zeigt die Schnittstelle
wie unten gezeigt an:
CReader 319-
Benutzer
Fahrzeugs.
12
