Entfernungsmessgerät VDM70
Inbetriebnahme / Bedienung
4
Inbetriebnahme / Bedienung
4.1
Anschluss
Nachdem das Gerät an die Betriebsspannung angeschlossen wurde, ist im Display der
gerade aktuelle Messwert zu sehen, sofern sich ein Objekt / Reflektor im Strahlengang
befindet. Die grüne LED "POWER" leuchtet.
4.2
Ausrichtung VDM70-250-R (Abstandsmessung auf Reflektor)
Die Ausrichtung kann für Reichweiten bis ca. 50 m über den eingebauten Rotlichtpilotla-
ser erfolgen (Siehe Kapitel 5).
Bei größeren Reichweiten ist die im Zubehör aufgeführte Ausrichthilfe zu verwenden. Mit
dieser Ausrichthilfe kann die Spotposition des Rotlichtpilotlasers auf dem Reflektor bis
zu sehr großen Reichweiten problemlos überprüft werden. Bei der Ausrichtung ist so zu
verfahren, dass zunächst in einem sehr kurzen Abstand (z. B. 1 m) der sichtbare Licht-
fleck mittig auf dem Reflektor positioniert wird. Danach wird die Endlage in der größten
Reichweite angefahren und wieder die Mitte des Reflektors überprüft und gegebenen-
falls eingestellt. Zum Schluss wird die Mittenlage in der Nahposition noch einmal über-
prüft. Der Spot muss mit seinem Zentrum über die gesamte Mess-Strecke immer in der
Mitte des Reflektors liegen
Zur Feinjustierung kann auch das als Zubehör erhältliche Feineinstellset verwendet wer-
den (Siehe Kapitel 11)
.

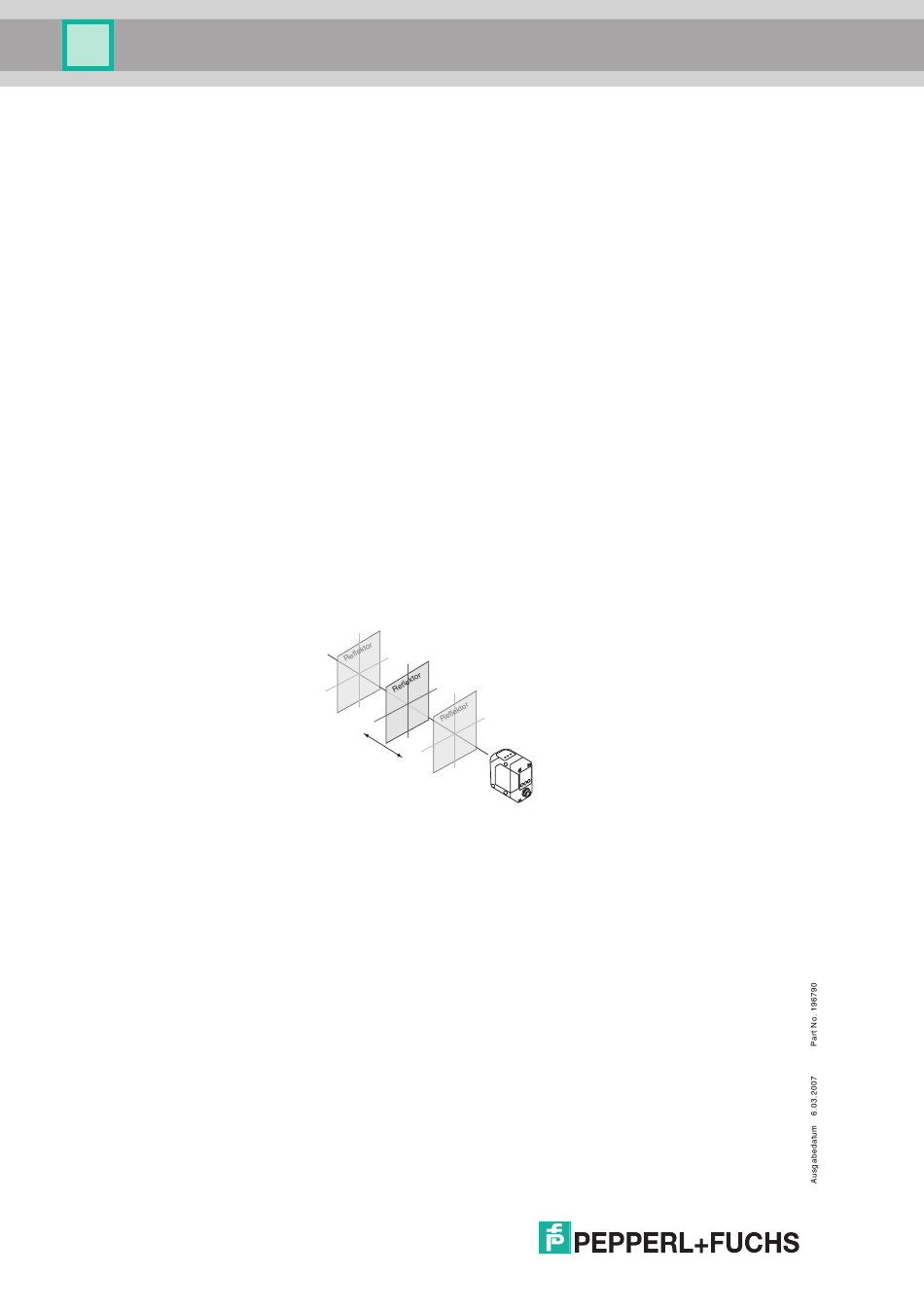

Abbildung 4.1
Es stehen je nach gewünschter Reichweite verschiedene Reflektor Typen zur Verfü-
gung. Es dürfen nur die hier spezifizierten Reflektoren verwendet werden
4.3
Ausrichtung VDM70-10-L (Abstandsmessung auf Objekt)
Die Ausrichtung kann über den eingebauten sichtbaren Pilotlaser erfolgen (Siehe Kapitel
5).
Zur Feinjustierung kann auch das als Zubehör erhältliche Feineinstellset verwendet wer-
den (Siehe Kapitel 11).
Bei der Ausrichtung mussen die in Bild dargestellten Ausrichthinweise beachtet werden.
6
Ausrichtung des Reflektors
