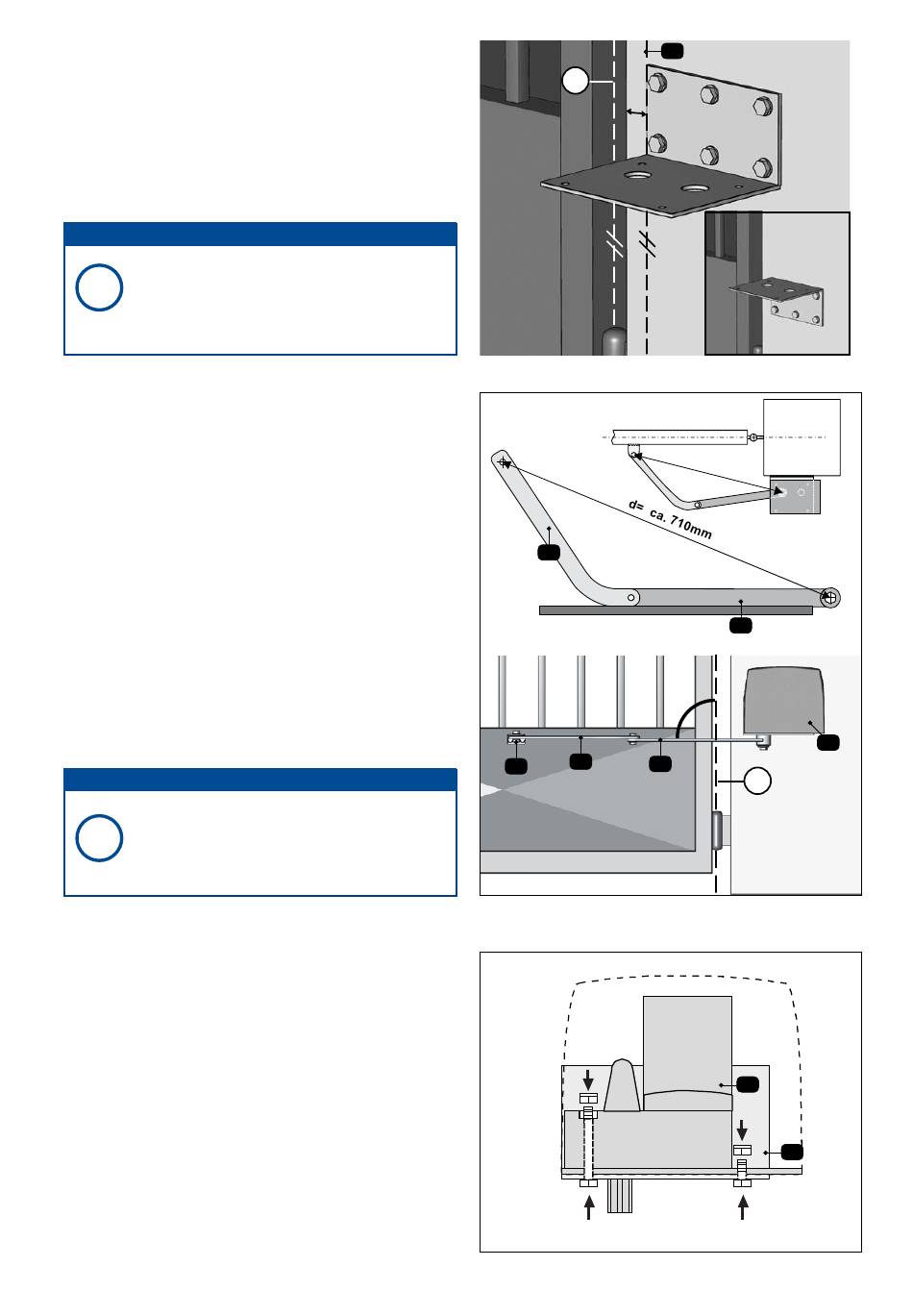

Befestigung des Montagewinkels
• Die Position des Montagewinkels für den Motor ergibt sich
aus den zuvor beschriebenen Anwendungsfällen, vertikal
sollte er soweit möglich mittig zur Torhöhe montiert werden.
Der Montagewinkel wird dabei auf eine der beiden mögli-
chen Arten (siehe Abb.) mittels Schrauben an der Torsäule
befestigt.
Wichtig
!
Die Vertikale (v) des Montagewinkels muss
parallel zur Drehachse des Torflügels (X)
ausgerichtet sein.
Montagemaß B beachten!
Befestigung des Torbeschlags
• Tor vollständig schließen.
• Die Position des Torbeschlags (4), an dem in weiterer Folge
der Hebelarm (3) befestigt wird, ergibt sich aus der Forderung,
dass der Motorarm und der Hebelarm bei geschlossenem
Tor die Stellung wie in Abb. rechts einnehmen (z.B. an einer
Latte ausrichten) . Dadurch ist die Distanz d (Länge zwischen
Motorwelle und Drehachse am Torbeschlag) festgelegt.
• Die vertikale Ausrichtung des Torbeschlags richtet sich nach
der Montageposition des Antriebs (1).
Den Torbeschlag so montieren, dass in weiterer Folge
Motorarm (2) und Hebelarm (3) im rechten Winkel zur
Torachse (X) verlaufen.
• Der Torbeschlag wird nach ermittelter Position mittels
Schrauben am Torflügel fixiert.
Wichtig
Bei dünnwandigen, oder Holztoren darf der Tor-
!
beschlag nicht direkt am Tor montiert werden,
sondern es muss ein Flacheisen unterlegt
werden.
Montage des Motors
• Motor (1) auf den befestigten Montagewinkel (1a) (unter
Beachtung linker Antrieb / rechter Antrieb) aufsetzen.
• Antriebsabdeckung abnehmen.
• 4 Sechskantschrauben (2 kürzere, 2 längere) von unten
durch die 4 Befestigungslöcher führen und mittels Muttern
oben fixieren.
tousek / SPIN_42000802 / 03. 09. 2014
v
X
B
3
3
2
4
d
2
90°
1
X
1
1a
- 5 -
