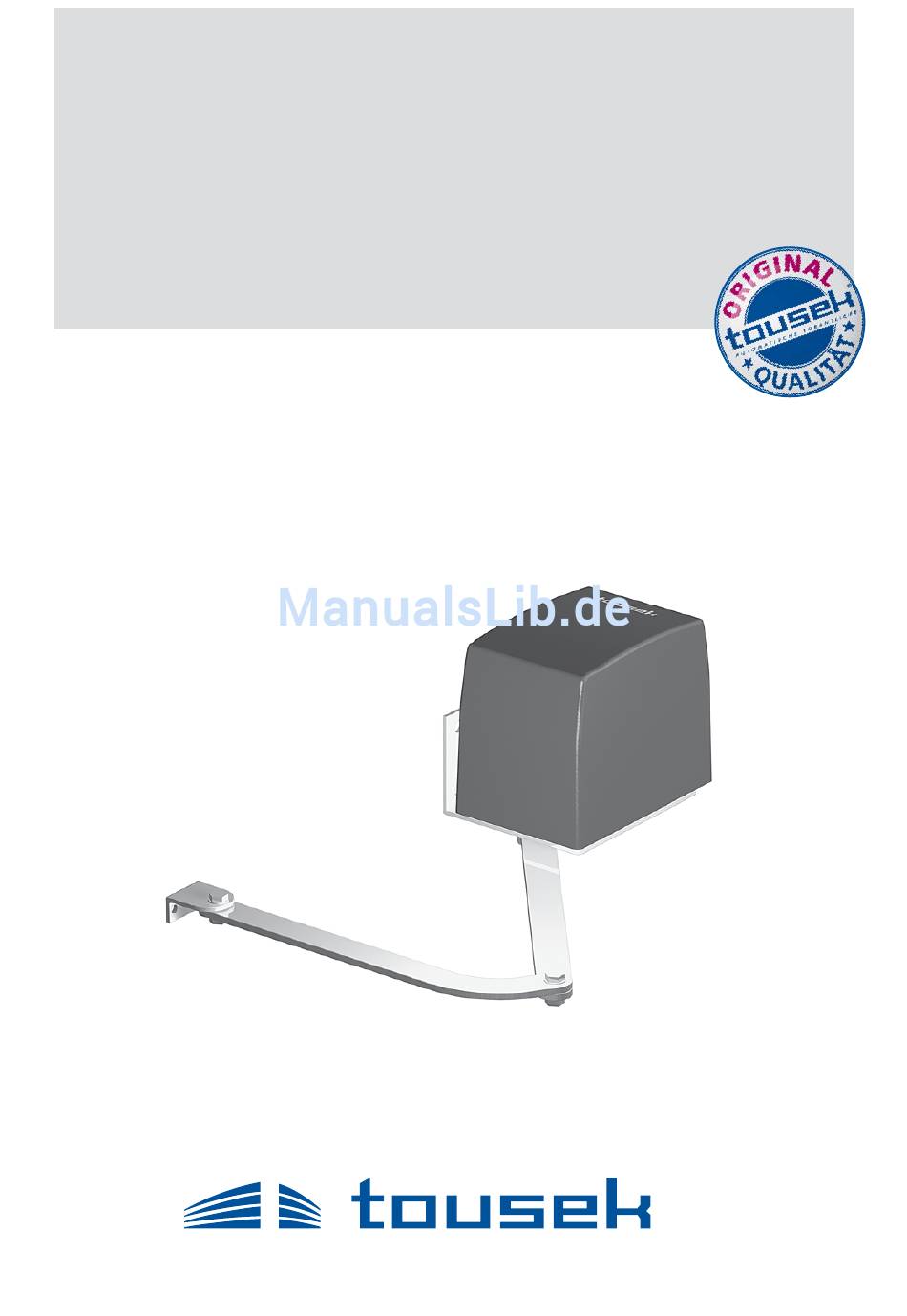

- Seite 1 Montageanleitung Drehtorantrieb SPIN ® A U T O M A T I S C H E T O R A N T R I E B E...
-
Seite 2: Allgemeine Warn- Und Sicherheitshinweise

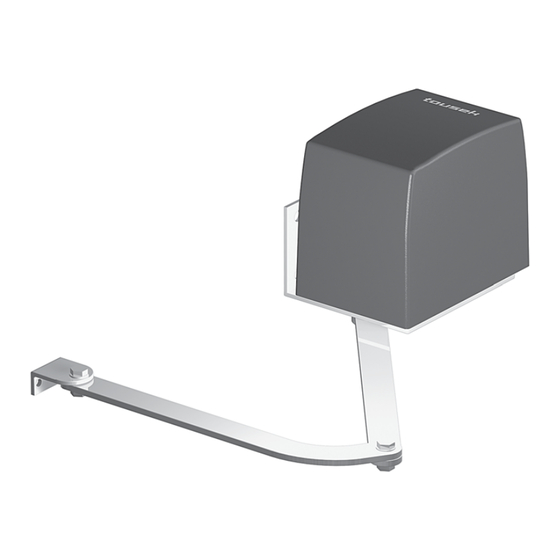

Die Maschinenrichtlinie sowie Unfallverhütungsvorschriften und EG- bzw. Landesnormen in ihrer jeweils gültigen Fassung sind zu beachten und einzuhalten. Die TOUSEK Ges.m.b.H. kann nicht für die Missachtung von Normen im Zuge der Montage oder des Betriebes der Anlage haftbar gemacht werden. - Seite 3 - inkl. Montagematerial - für den Privatbereich ca. 20 Zyklen/Tag Allgemeine Merkmale Mit dem Antrieb TOUSEK SPIN können einfach und rasch neue oder bereits bestehende Dreh- und Flügeltore automatisiert werden. Die Antriebseinheit arbeitet elektromechanisch und besteht aus einem leistungsstarken Einphasenmotor mit Endschalter und Hebelarm.
- Seite 4 Hinweis Wir empfehlen die zusätzliche Fixierung des Tores in den Endstellungen “Tor offen” / “Tor geschlossen” durch Bodenanschläge oder Tousek Kolbenstangenwegbegrenzer. A A A A A B B B B B Der Antrieb (1) wird unter Einhaltung der Montagemaße A und B, die in Folge beschrieben werden, mittels Montagewinkel (1a) auf der Torsäule befestigt und mit...
- Seite 5 Befestigung des Montagewinkels • Die Position des Montagewinkels für den Motor ergibt sich aus den zuvor beschriebenen Anwendungsfällen, vertikal sollte er soweit möglich mittig zur Torhöhe montiert werden. Der Montagewinkel wird dabei auf eine der beiden möglichen Arten (siehe Abb.) mittels Schrauben an der Torsäule befestigt.
- Seite 6 Montage der Verbindungsarme • Antrieb entriegeln (siehe Notentriegelung). • Nun den Motorarm (2) auf die Motorwelle aufschieben und mit Scheibe und Schraube fixieren. • Auf den Motorarm den Hebelarm (3) aufsetzen und mit Schraube, Scheibe und Mutter verbinden. • Zuletzt den Hebelarm mit dem Torbeschlag (4) mittels Schraube, Scheibe und Mutter verbinden.
- Seite 7 NOTENTRIEGELUNG des Antriebs bei Stromausfall • Nehmen Sie die Schutzkappe ab. • Drehen Sie mittels Notentriegelungsschlüssel im Uhrzeigersinn, bis ein Einrasten spürbar ist. (gilt für rechten und linken Antrieb) • Bewegen Sie nun das Tor langsam (nicht schneller als im Motorbetrieb). •...
- Seite 8 Maßskizze Tousek SPIN (rechter Antrieb) Maße in mm Ø12,5 B (= min.30) linker Antrieb rechter Antrieb Maße und technische Änderungen vorbehalten ! 42000801_SPIN / 19. 07. 2007...
- Seite 9 42000801_SPIN / 19. 07. 2007...
- Seite 10 A U T O M A T I S C H E T O R A N T R I E B E Fax +49/86 54/5 71 96 info@tousek.de Tousek Sp. z o.o. Ihr Servicepartner: PL 43-190 Mikołów (k/Katowic) Wyzwolenia 27 Tel.
